公布日：2023.11.24

申請日：2023.10.24

分類號：C02F11/122(2019.01)I;B01J2/22(2006.01)I

摘要

本發明涉及污泥處理技術領域，尤其涉及一種污泥干化造粒裝置。本發明提供一種能夠少量多次的擠壓污泥，使得污泥中的水更加徹底的排出，提高污泥干化質量，同時能夠?qū)⑽勰鄩罕夂笤贁D壓成顆粒狀，提高造粒效率的污泥干化造粒裝置。該裝置包括有支撐座、殼體和濾布一等；兩個支撐座頂部之間固定連接有殼體，殼體內壁上部固定連接有兩個濾布一。伺服電機的輸出軸帶動導向槽架一向下運動，使得污泥能夠下落，活動槽架向下運動擠壓兩個擠壓架，將污泥中的水?dāng)D出，造粒輥轉動將污泥擠壓成顆粒狀，這樣能夠分批次對殼體內的含水率較高的污泥進行干化和造粒，使得污泥得到更充分的干化，以提高污泥的干化效率。

權利要求書

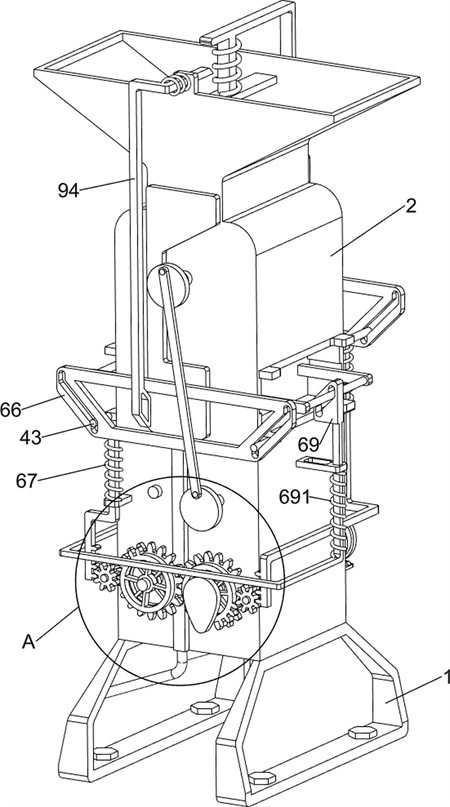

1.一種污泥干化造粒裝置，其特征是：包括有支撐座（1）、殼體（2）、濾布一（31）、濾布二（32）、排水槽板（33）、進料板（41）、擠壓架（42）、出料板（43）、造粒組件和污泥干化組件，兩個支撐座（1）頂部之間固定連接有殼體（2），殼體（2）為空腔結構，殼體（2）內壁上部固定連接有兩個濾布一（31），兩個濾布一（31）呈對稱設置，殼體（2）內壁中部固定連接有兩個濾布二（32），兩個濾布二（32）呈對稱設置，殼體（2）外壁固定連接有兩個排水槽板（33），兩個排水槽板（33）呈對稱設置，兩個排水槽板（33）為空心結構，排水槽板（33）通過濾布一（31）和濾布二（32）與殼體（2）連通，殼體（2）內壁兩側都滑動式連接有進料板（41），殼體（2）內壁兩側都滑動式連接有擠壓架（42），兩個擠壓架（42）頂部分別與兩個進料板（41）下側面接觸，兩個進料板（41）接觸，殼體（2）內壁兩側都滑動式連接有出料板（43），兩個出料板（43）接觸，兩個擠壓架（42）底部分別與兩個出料板（43）上側面接觸，兩個擠壓架（42）與兩個濾布二（32）位于同一水平面，造粒組件設于殼體（2）外壁，污泥干化組件設于殼體（2）外壁；造粒組件包括有伺服電機（51）、旋轉軸（52）、造粒輥（53）和嚙合齒輪（54），殼體（2）外壁下部固定連接有伺服電機（51），殼體（2）內壁下部轉動式連接有兩個旋轉軸（52），兩個旋轉軸（52）兩端都穿過殼體（2）側壁，伺服電機（51）的輸出軸與其中一個旋轉軸（52）的一端固定連接，兩個旋轉軸（52）中部都固定連接有造粒輥（53），兩個造粒輥（53）都位于殼體（2）內部，兩個旋轉軸（52）一端都固定連接有嚙合齒輪（54），兩個嚙合齒輪（54）都位于殼體（2）外部，兩個嚙合齒輪（54）嚙合；污泥干化組件包括有缺齒齒輪一（61）、缺齒齒輪二（62）、傳動齒輪（63）、導向槽架一（64）、復位彈簧（65）、導向槽架二（66）、回位彈簧（67）、凸輪（68）、活動槽架（69）和支撐彈簧（691），其中一個旋轉軸（52）一端固定連接有缺齒齒輪一（61），另一個旋轉軸（52）一端固定連接有缺齒齒輪二（62），殼體（2）外壁下部轉動式連接有兩個傳動齒輪（63），兩個傳動齒輪（63）會分別與缺齒齒輪一（61）和缺齒齒輪二（62）嚙合，殼體（2）外壁上部滑動式連接有導向槽架一（64），導向槽架一（64）上開有兩個導向槽一，兩個進料板（41）一端分別位于導向槽架一（64）上的兩個導向槽一內，導向槽架一（64）與殼體（2）外壁之間固定連接有復位彈簧（65），殼體（2）外壁上部遠離導向槽架一（64）的一側滑動式連接有導向槽架二（66），導向槽架二（66）上開有兩個導向槽二，兩個出料板（43）一端分別位于導向槽架二（66）上的兩個導向槽二內，導向槽架二（66）與殼體（2）外壁之間固定連接有回位彈簧（67），其中一個旋轉軸（52）一端固定連接有凸輪（68），導向槽架一（64）和導向槽架二（66）下部都設有四個齒塊，導向槽架一（64）上的四個齒塊為一組，導向槽架二（66）上的四個齒塊為一組，齒塊共有兩組，兩個傳動齒輪（63）會分別與導向槽架一（64）和導向槽架二（66）上的兩組齒塊嚙合，殼體（2）外壁中部滑動式連接有活動槽架（69），凸輪（68）會與活動槽架（69）底部接觸，活動槽架（69）頂部開有兩個斜槽，兩個擠壓架（42）相互遠離的一側分別位于活動槽架（69）頂部的兩個斜槽內，活動槽架（69）與殼體（2）之間固定連接有兩個支撐彈簧（691）；還包括有驅動輪（71）、軸桿（72）、旋轉壓輪（73）、傳動輪（74）和傳動皮帶（75），兩個旋轉軸（52）一端都固定連接有驅動輪（71），殼體（2）外壁下部轉動式連接有兩個軸桿（72），兩個軸桿（72）中部都固定連接有旋轉壓輪（73），兩個軸桿（72）一端都固定連接有傳動輪（74），驅動輪（71）與傳動輪（74）之間繞有傳動皮帶（75）；還包括有定量組件，定量組件設于軸桿（72）上，定量組件包括有轉動盤一（81）、定量滾輪（82）、轉動盤二（83）和連桿（84），其中一個軸桿（72）一端固定連接有轉動盤一（81），殼體（2）內壁頂部轉動式連接有定量滾輪（82），定量滾輪（82）上開有凹槽，定量滾輪（82）兩端穿過殼體（2）側壁，定量滾輪（82）一端固定連接有轉動盤二（83），轉動盤一（81）上轉動式連接有連桿（84），轉動盤二（83）與連桿（84）上端轉動式連接；還包括有脫水組件，脫水組件設于殼體（2）內壁，脫水組件包括有活動架（91）、擠壓彈簧（92）、壓塊（93）、斜面架（94）和歸位彈簧（95），殼體（2）內壁頂部滑動式連接有活動架（91），活動架（91）底端設有彎鉤，活動架（91）底端的彎鉤與導向槽架一（64）接觸，活動架（91）與殼體（2）內壁頂部之間固定連接有擠壓彈簧（92），活動架（91）上部固定連接有壓塊（93），殼體（2）內壁頂部滑動式連接有斜面架（94），斜面架（94）頂部會與活動架（91）接觸，斜面架（94）底部與導向槽架二（66）接觸，斜面架（94）與殼體（2）之間固定連接有歸位彈簧（95）。

2.按照權利要求1所述的一種污泥干化造粒裝置，其特征是：還包括有毛刷（10），殼體（2）內壁底部固定連接有兩個毛刷（10），兩個毛刷（10）分別與兩個造粒輥（53）底部接觸。

發明內容

鑒于上述背景技術中提出的問題，本發明提供一種能夠少量多次的擠壓污泥，使得污泥中的水更加徹底的排出，提高污泥干化質量，同時能夠?qū)⑽勰鄩罕夂笤贁D壓成顆粒狀，提高造粒效率的污泥干化造粒裝置。

本發明的技術實施方案是：一種污泥干化造粒裝置，包括有支撐座、殼體、濾布一、濾布二、排水槽板、進料板、擠壓架、出料板、驅動組件、造粒組件和污泥干化組件，兩個支撐座頂部之間固定連接有殼體，殼體為空腔結構，殼體內壁上部固定連接有兩個濾布一，兩個濾布一呈對稱設置，殼體內壁中部固定連接有兩個濾布二，兩個濾布二呈對稱設置，殼體外壁固定連接有兩個排水槽板，兩個排水槽板呈對稱設置，兩個排水槽板為空心結構，排水槽板通過濾布一和濾布二與殼體連通，殼體內壁兩側都滑動式連接有進料板，殼體內壁兩側都滑動式連接有擠壓架，兩個擠壓架頂部分別與兩個進料板下側面接觸，兩個進料板接觸，殼體內壁兩側都滑動式連接有出料板，兩個出料板接觸，兩個擠壓架底部分別與兩個出料板上側面接觸，兩個擠壓架與兩個濾布二位于同一水平面，造粒組件設于殼體外壁，污泥干化組件設于殼體外壁，驅動組件也設于殼體外壁，驅動組件包括伺服電機和旋轉軸，殼體外壁下部固定連接有伺服電機，殼體內壁下部轉動式連接有兩個旋轉軸，兩個旋轉軸兩端都穿過殼體側壁，伺服電機的輸出軸與其中一個旋轉軸的一端固定連接，驅動組件與造粒組件和污泥干化組件傳動連接，驅動組件通過污泥干化組件帶動進料板向相互遠離的方向移動進行進料，再向相互靠近的方向擋住進料，然后再帶動擠壓架對污泥進行擠壓，接著帶動兩個出料板朝相互遠離的方向移動不再擋住擠壓過濾后的污泥，最后帶動兩個出料板朝相互靠近的方向移動復位。

可選地，造粒組件包括有造粒輥和嚙合齒輪，兩個旋轉軸中部都固定連接有造粒輥，兩個造粒輥都位于殼體內部，兩個旋轉軸一端都固定連接有嚙合齒輪，兩個嚙合齒輪都位于殼體外部，兩個嚙合齒輪嚙合。

可選地，污泥干化組件包括有缺齒齒輪一、缺齒齒輪二、傳動齒輪、導向槽架一、復位彈簧、導向槽架二、回位彈簧、凸輪、活動槽架和支撐彈簧，其中一個旋轉軸一端固定連接有缺齒齒輪一，另一個旋轉軸一端固定連接有缺齒齒輪二，殼體外壁下部轉動式連接有兩個傳動齒輪，兩個傳動齒輪會分別與缺齒齒輪一和缺齒齒輪二嚙合，殼體外壁上部滑動式連接有導向槽架一，導向槽架一上開有兩個導向槽一，兩個進料板一端分別位于導向槽架一上的兩個導向槽一內，導向槽架一與殼體外壁之間固定連接有復位彈簧，殼體外壁上部遠離導向槽架一的一側滑動式連接有導向槽架二，導向槽架二上開有兩個導向槽二，兩個出料板一端分別位于導向槽架二上的兩個導向槽二內，導向槽架二與殼體外壁之間固定連接有回位彈簧，其中一個旋轉軸一端固定連接有凸輪，導向槽架一和導向槽架二下部都設有四個齒塊，導向槽架一上的四個齒塊為一組，導向槽架二上的四個齒塊為一組，齒塊共有兩組，兩個傳動齒輪會分別與導向槽架一和導向槽架二上的兩組齒塊嚙合，殼體外壁中部滑動式連接有活動槽架，凸輪會與活動槽架底部接觸，活動槽架頂部開有兩個斜槽，兩個擠壓架相互遠離的一側分別位于活動槽架頂部的兩個斜槽內，活動槽架與殼體之間固定連接有兩個支撐彈簧。

可選地，還包括有驅動輪、軸桿、旋轉壓輪、傳動輪和傳動皮帶，兩個旋轉軸一端都固定連接有驅動輪，殼體外壁下部轉動式連接有兩個軸桿，兩個軸桿中部都固定連接有旋轉壓輪，兩個軸桿一端都固定連接有傳動輪，驅動輪與傳動輪之間繞有傳動皮帶。

可選地，還包括有定量組件，定量組件設于軸桿上，定量組件包括有轉動盤一、定量滾輪、轉動盤二和連桿，其中一個軸桿一端固定連接有轉動盤一，殼體內壁頂部轉動式連接有定量滾輪，定量滾輪上開有凹槽，定量滾輪兩端穿過殼體側壁，定量滾輪一端固定連接有轉動盤二，轉動盤一上轉動式連接有連桿，轉動盤二與連桿上端轉動式連接。

可選地，還包括有脫水組件，脫水組件設于殼體內壁，脫水組件包括有活動架、擠壓彈簧、壓塊、斜面架和歸位彈簧，殼體內壁頂部滑動式連接有活動架，活動架底端設有彎鉤，活動架底端的彎鉤與導向槽架一接觸，活動架與殼體內壁頂部之間固定連接有擠壓彈簧，活動架上部固定連接有壓塊，殼體內壁頂部滑動式連接有斜面架，斜面架頂部會與活動架接觸，斜面架底部與導向槽架二接觸，斜面架與殼體之間固定連接有歸位彈簧。

可選地，還包括有毛刷，殼體內壁底部固定連接有兩個毛刷，兩個毛刷分別與兩個造粒輥底部接觸。

本發明具有如下優點：1、操作人員將含水量較高的污泥倒入并啟動伺服電機，伺服電機的輸出軸轉動帶動缺齒齒輪一轉動，缺齒齒輪一轉動通過傳動齒輪帶動導向槽架一向下運動，使得兩個進料板往相互遠離的方向運動不再擋住污泥，活動槽架向下運動擠壓兩個擠壓架，使得兩個擠壓架將污泥中的水?dāng)D出，缺齒齒輪二轉動通過傳動齒輪帶動導向槽架二向下運動，使得兩個出料板往相互遠離的方向運動不再擋住干化后的污泥，同時兩個造粒輥轉動，使得污泥擠壓成顆粒狀，如此往復，能夠分批次對殼體內的含水率較高的污泥進行干化和造粒，使得污泥得到更充分的干化，以提高污泥的干化效率。

2、當其中一個軸桿轉動時會帶動轉動盤一轉動，轉動盤一轉動通過連桿帶動轉動盤二轉動，轉動盤二轉動帶動定量滾輪上的凹槽轉動至正上方，污泥會落入定量滾輪上的凹槽內，直到定量滾輪上的凹槽轉動至正下方，定量滾輪上的凹槽內的污泥就能夠全部落在兩個進料板上，如此往復，使得落在兩個擠壓架之間的污泥的量一定，降低一次性通入過量污泥，導致污泥中的水排出不夠徹底的風險，每次干化的污泥的量更少，使得污泥干化更加徹底，進而提高污泥干化質量。

3、當兩個旋轉軸往相互靠近的方向轉動時會分別帶動兩個驅動輪往相互靠近的方向轉動，兩個驅動輪往相互靠近的方向轉動分別通過兩個傳動皮帶帶動兩個傳動輪往相互靠近的方向轉動，兩個傳動輪往相互靠近的方向轉動帶動兩個旋轉壓輪往相互靠近的方向轉動，兩個旋轉壓輪往相互靠近的方向轉動能夠?qū)⒏苫�后的污泥擠壓成片狀，使得片狀的干化污泥更充分地與造粒輥接觸，提高污泥的造粒效率。

（發明人：樂俊超;崔曉達;劉紅兵;何潤田;王曉光;段皓文;陳繼軍;陸遜;刁銀珠）
