公布日：2024.05.24
申請日：2024.01.23
分類號：C02F1/62(2023.01)I;C02F101/20(2006.01)N
摘要
本發明公開了一種基于重金屬污染的污水處理裝置，具體涉及污水處理技術領域，包括底座，所述底座的前側設置有回收組件。本發明通過設置回收組件，重金屬污水在箱體中與化學藥劑進行反應，反應出的固體沉淀物，通過第一轉軸帶動第一傳動帶，使得第一刮板帶動第二刮板不斷地將底座的下端的沉淀物刮到第二插槽中，同時第一轉軸帶動第四轉軸，經過第四錐形齒輪、第三錐形齒輪、第三轉軸、第二錐形齒輪和第一錐形齒輪的傳動，使得推桿前后不斷往復運動將第二插槽中的沉淀物推送到收集盒中，從而使得工作人員可以將污水不斷地注入到箱體中反應，重金屬污水反應后的沉淀物可以快速地得到回收清理，提高了重金屬污水的處理效率，處理更加方便。
權利要求書

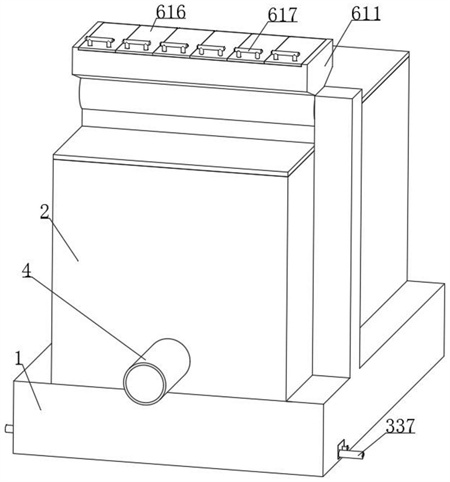

1.一種基于重金屬污染的污水處理裝置，包括底座(1)，其特征在于：所述底座(1)的前側設置有回收組件，所述底座(1)的上端固定連接有箱體(2)，所述箱體(2)的前后兩側皆固定連接有管道(4)，所述箱體(2)的中部設置有攪拌組件，所述箱體(2)的上端設置有下藥組件；所述回收組件包括安裝架(311)，所述底座(1)的前側固定連接有兩組安裝架(311)，所述安裝架(311)的左右兩端皆轉動連接有第一轉軸(312)，相鄰兩組所述第一轉軸(312)的外側套設有同一第一傳動帶(313)，兩組所述第一傳動帶(313)的中部轉動連接有同一第一刮板(314)，所述第一刮板(314)的下端插設有第二刮板(315)，所述第一刮板(314)的下端開設有與第二刮板(315)相互配合的第一插槽(316)，所述第二刮板(315)下端的前后兩側皆滑動連接在底座(1)的下端，所述底座(1)的下端開設有與第二刮板(315)相互配合的第一滑槽(317)。
2.根據權利要求1所述的一種基于重金屬污染的污水處理裝置，其特征在于：所述底座(1)前側的左右兩端皆插設有推桿(318)，所述底座(1)前側的左右兩端皆開設有與推桿(318)相互配合的第二插槽(319)，所述推桿(318)的后端的固定連接有安裝板(320)，所述安裝板(320)的上端滑動連接有滑塊(321)，所述安裝板(320)的上端開設有與滑塊(321)相互配合的第二滑槽(322)，所述滑塊(321)的上端轉動連接有傳動桿(323)，所述傳動桿(323)的前端固定連接有第二轉軸(324)，所述第二轉軸(324)轉動連接在底座(1)的中部，所述第二轉軸(324)的上端固定連接有第一轉盤(325)，兩組所述第一轉盤(325)的外側套設有同一第二傳動帶(326)，右側所述第一轉盤(325)的上端固定連接有第一錐形齒輪(327)，所述底座(1)的中部轉動連接有第三轉軸(328)，所述第三轉軸(328)的右端固定連接有第二錐形齒輪(329)，所述第二錐形齒輪(329)和第一錐形齒輪(327)相互嚙合，所述第三轉軸(328)的左端固定連接有第三錐形齒輪(330)，后側左端所述第一轉軸(312)的后側固定連接有第四轉軸(331)，所述第四轉軸(331)的后側固定連接有第四錐形齒輪(332)，所述第四錐形齒輪(332)和第三錐形齒輪(330)相互嚙合。
3.根據權利要求2所述的一種基于重金屬污染的污水處理裝置，其特征在于：所述底座(1)前側的左右兩端皆插設有收集盒(333)，所述底座(1)前側的左右兩端皆開設有與收集盒(333)相互配合的第三插槽(334)，所述第三插槽(334)和第二插槽(319)相互連通，所述收集盒(333)遠離底座(1)中部的一端固定連接有排水管(337)，所述收集盒(333)的中部固定連接有第一把手(338)。
4.根據權利要求3所述的一種基于重金屬污染的污水處理裝置，其特征在于：所述第三插槽(334)的后側內壁轉動連接有堵塞(335)，所述堵塞(335)的前側固定連接有彈簧(336)。
5.根據權利要求2所述的一種基于重金屬污染的污水處理裝置，其特征在于：所述攪拌組件包括電機(511)，所述箱體(2)的右端固定安裝有電機(511)，所述電機(511)的輸出軸固定連接有第五轉軸(512)，所述第五轉軸(512)轉動連接在箱體(2)的右端，所述第五轉軸(512)的左端固定連接有第五錐形齒輪(513)，所述箱體(2)前側的中部固定連接有兩組安裝桿(514)，兩組所述安裝桿(514)的左端轉動連接有同一第六轉軸(515)，所述第六轉軸(515)的上端固定連接有第六錐形齒輪(516)，所述第五錐形齒輪(513)和第六錐形齒輪(516)相互嚙合，所述第六轉軸(515)的外側固定連接有多組攪拌葉(517)。
6.根據權利要求5所述的一種基于重金屬污染的污水處理裝置，其特征在于：所述第六轉軸(515)的下端固定連接有第七錐形齒輪(518)，后側所述安裝架(311)的上端轉動連接有第七轉軸(519)，所述第七轉軸(519)的前側固定連接有第八錐形齒輪(520)，所述第八錐形齒輪(520)和第七錐形齒輪(518)相互嚙合，所述第七轉軸(519)的后端固定連接有第二轉盤(521)，所述第四轉軸(331)的前側固定連接有第三轉盤(522)，所述第二轉盤(521)和第三轉盤(522)的外側套設有同一第三傳動帶(523)。
7.根據權利要求1所述的一種基于重金屬污染的污水處理裝置，其特征在于：所述底座(1)的中部固定連接有擋板(524)，所述擋板(524)的上端開設有多組通孔(525)。
8.根據權利要求5所述的一種基于重金屬污染的污水處理裝置，其特征在于：所述下藥組件包括儲料箱(611)，所述箱體(2)前側的上端固定連接有儲料箱(611)，所述儲料箱(611)的中部轉動連接有第八轉軸(618)，所述第八轉軸(618)的外側固定連接有多組隔板(612)，所述第八轉軸(618)的右端固定連接有第四轉盤(613)，所述第五轉軸(512)的右端固定連接有第五轉盤(614)，所述第四轉盤(613)和第五轉盤(614)的外側套設有同一第四傳動帶(615)，所述儲料箱(611)的上端轉動連接有多組蓋板(616)，所述蓋板(616)的上端固定連接有第二把手(617)。
發明內容
為了克服現有技術的上述缺陷，本發明提供了一種基于重金屬污染的污水處理裝置，本發明所要解決的技術問題是：在通過化學沉淀法處理重金屬污水的過程中，污水中的沉淀物，需要人們在污水處理完后才能對水進行過濾，對反應池中的沉淀物進行回收清理，這種方法浪費時間，反應池每次只能處理一部分的污水，較為麻煩，使得重金屬污水處理較慢，不便使用。
為實現上述目的，本發明提供如下技術方案：一種基于重金屬污染的污水處理裝置，包括底座，所述底座的前側設置有回收組件，所述底座的上端固定連接有箱體，所述箱體的前后兩側皆固定連接有管道，所述箱體的中部設置有攪拌組件，所述箱體的上端設置有下藥組件；
所述回收組件包括安裝架，所述底座的前側固定連接有兩組安裝架，所述安裝架的左右兩端皆轉動連接有第一轉軸，相鄰兩組所述第一轉軸的外側套設有同一第一傳動帶，兩組所述第一傳動帶的中部轉動連接有同一第一刮板，所述第一刮板的下端插設有第二刮板，所述第一刮板的下端開設有與第二刮板相互配合的第一插槽，所述第二刮板下端的前后兩側皆滑動連接在底座的下端，所述底座的下端開設有與第二刮板相互配合的第一滑槽。
作為本發明的進一步方案：所述底座前側的左右兩端皆插設有推桿，所述底座前側的左右兩端皆開設有與推桿相互配合的第二插槽，所述推桿的后端的固定連接有安裝板，所述安裝板的上端滑動連接有滑塊，所述安裝板的上端開設有與滑塊相互配合的第二滑槽，所述滑塊的上端轉動連接有傳動桿，所述傳動桿的前端固定連接有第二轉軸，所述第二轉軸轉動連接在底座的中部，所述第二轉軸的上端固定連接有第一轉盤，兩組所述第一轉盤的外側套設有同一第二傳動帶，右側所述第一轉盤的上端固定連接有第一錐形齒輪，所述底座的中部轉動連接有第三轉軸，所述第三轉軸的右端固定連接有第二錐形齒輪，所述第二錐形齒輪和第一錐形齒輪相互嚙合，所述第三轉軸的左端固定連接有第三錐形齒輪，后側左端所述第一轉軸的后側固定連接有第四轉軸，所述第四轉軸的后側固定連接有第四錐形齒輪，所述第四錐形齒輪和第三錐形齒輪相互嚙合。
作為本發明的進一步方案：所述底座前側的左右兩端皆插設有收集盒，所述底座前側的左右兩端皆開設有與收集盒相互配合的第三插槽，所述第三插槽和第二插槽相互連通，所述收集盒遠離底座中部的一端固定連接有排水管，所述收集盒的中部固定連接有第一把手。
作為本發明的進一步方案：所述第三插槽的后側內壁轉動連接有堵塞，所述堵塞的前側固定連接有彈簧。
作為本發明的進一步方案：所述攪拌組件包括電機，所述箱體的右端固定安裝有電機，所述電機的輸出軸固定連接有第五轉軸，所述第五轉軸轉動連接在箱體的右端，所述第五轉軸的左端固定連接有第五錐形齒輪，所述箱體前側的中部固定連接有兩組安裝桿，兩組所述安裝桿的左端轉動連接有同一第六轉軸，所述第六轉軸的上端固定連接有第六錐形齒輪，所述第五錐形齒輪和第六錐形齒輪相互嚙合，所述第六轉軸的外側固定連接有多組攪拌葉。
作為本發明的進一步方案：所述第六轉軸的下端固定連接有第七錐形齒輪，后側所述安裝架的上端轉動連接有第七轉軸，所述第七轉軸的前側固定連接有第八錐形齒輪，所述第八錐形齒輪和第七錐形齒輪相互嚙合，所述第七轉軸的后端固定連接有第二轉盤，所述第四轉軸的前側固定連接有第三轉盤，所述第二轉盤和第三轉盤的外側套設有同一第三傳動帶。
作為本發明的進一步方案：所述底座的中部固定連接有擋板，所述擋板的上端開設有多組通孔。
作為本發明的進一步方案：所述下藥組件包括儲料箱，所述箱體前側的上端固定連接有儲料箱，所述儲料箱的中部轉動連接有第八轉軸，所述第八轉軸的外側固定連接有多組隔板，所述第八轉軸的右端固定連接有第四轉盤，所述第五轉軸的右端固定連接有第五轉盤，所述第四轉盤和第五轉盤的外側套設有同一第四傳動帶，所述儲料箱的上端轉動連接有多組蓋板，所述蓋板的上端固定連接有第二把手。
本發明的有益效果在于：
1、本發明通過設置回收組件，重金屬污水在箱體中與化學藥劑進行反應，反應出的固體沉淀物，通過第一轉軸帶動第一傳動帶，使得第一刮板帶動第二刮板不斷地將底座的下端的沉淀物刮到第二插槽中，同時第一轉軸帶動第四轉軸，經過第四錐形齒輪、第三錐形齒輪、第三轉軸、第二錐形齒輪和第一錐形齒輪的傳動，使得第二轉軸轉動，使得傳動桿帶動滑塊在第二滑槽中滑動，使得推桿前后不斷往復運動，將第二插槽中的沉淀物推送到收集盒中，從而使得工作人員可以將污水不斷地注入到箱體中反應，重金屬污水反應后的沉淀物可以快速地得到回收清理，提高了重金屬污水的處理效率，處理更加方便。
2、本發明通過設置攪拌組件和下藥組件，在將重金屬污水注入箱體中后，通過電機提供的動力，帶動第五轉軸，使得第五錐形齒輪帶動第六錐形齒輪轉動，使得第六轉軸轉動，從而對重金屬污水進行攪拌，使得重金屬污水與化學藥劑快速反應，隨著反應的進行，生成沉淀物，通過擋板隔擋，反應后的水從通孔流到箱體的后側排出，第五轉軸轉動的同時帶動第五轉盤，通過第四傳動帶帶動第四轉盤，使得第八轉軸轉動，從而堆放在儲料箱中的化學藥劑被隔板分成多份，隨著隔板的轉動分批次掉落到箱體中，從而為重金屬污水的處理添加化學藥劑，無需工作人員手動添加，使得重金屬污水的處理更加方便。
（發明人：楊安齊;闕永強;黃杰祥;謝燚強）
