公布日：2024.05.28
申請日：2024.04.28
分類號：B01D35/02(2006.01)I;B01D33/35(2006.01)I;B01D33/46(2006.01)I;B01D33/76(2006.01)I;C02F1/00(2023.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種污水二級處理系統及處理方法，包括分流管，分流管的前端固定連接有初級過濾機構，分流管的后端連接有用于二次過濾的第一過濾管，初級過濾機構的前端連接并連通有進水管，第一過濾管的后端連接并連通有出水管，分流管內設置有中期過濾機構，將污水管接入到進水管上并向進水管內注入污水，污水進入到初級過濾機構內后，通過第一過濾網的初步過濾后，進入到分流管內，通過分流管內的兩個中期過濾機構進行進一步過濾處理，然后集中輸送到第一過濾管內，通過第三過濾網的過濾后排出到出水管內完成污水過濾處理，通過多級過濾處理的方式，達到更好的污水處理效果。
權利要求書

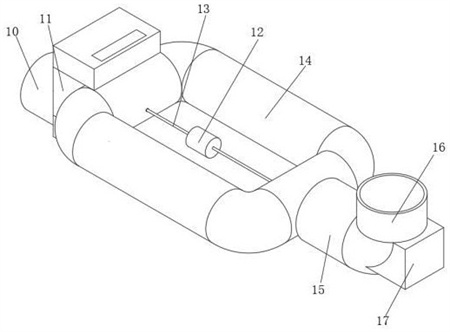

1.一種污水二級處理系統，包括分流管（14），其特征在于：所述分流管（14）的前端固定連接有用于第一次過濾的初級過濾機構（11），所述分流管（14）的后端連接有用于二次過濾的第一過濾管（15），所述初級過濾機構（11）的前端連接并連通有進水管（10），所述第一過濾管（15）的后端連接并連通有出水管（16），所述第一過濾管（15）和出水管（16）的連接處固定連接有用于收集的第一收集箱（17）；其中，所述分流管（14）設計為環形，分流管（14）由兩個橫管和兩個縱管組成，兩個縱管內設置有中期過濾機構；其中，所述分流管（14）的前端橫管內設置有用于連接并帶動中期過濾機構活動的驅動機構；所述分流管（14）的外部中間位置設置有雙向旋轉電機（12），所述雙向旋轉電機（12）的前后端的輸出軸上均連接有轉軸一（13），兩個所述轉軸一（13）伸入分流管（14）的兩個橫管內；所述驅動機構包括有第一框架（24），所述第一框架（24）的上下端均固定安裝有第二轉軸（25），且兩個第二轉軸（25）均活動卡合在分流管（14）前端橫管的內壁上，且利用第二轉軸（25）的活動連接效果使第一框架（24）在分流管（14）的前端橫管內進行偏轉；所述第一框架（24）的內圈設計為中框（26），所述中框（26）內橫向安裝有第三轉軸（27），所述第三轉軸（27）上轉動安裝有導向板（35）；其中，所述導向板（35）在第三轉軸（27）上自由轉動，且所述導向板（35）上固定安裝驅動桿（21），所述驅動桿（21）與導向板（35）分別位于第一框架（24）的前端和后端；其中，所述導向板（35）設計為端面由中軸線向著兩側傾斜的扇形塊；其中，所述導向板（35）上后端中軸線位置轉動安裝有第五轉軸（36），所述第五轉軸（36）上固定安裝有轉盤（37），所述轉盤（37）固定連接到轉軸一（13）上；所述第一框架（24）的左右兩側均固定安裝有聯動機構，所述聯動機構包括有第一圓環（28）、第四轉軸（29）和第二圓環（30），所述第二圓環（30）上固定安裝第四轉軸（29），所述第一圓環（28）轉動連接在第四轉軸（29）上；其中，所述第二圓環（30）上固定安裝有第二連桿（31），所述第一圓環（28）固定連接到第一框架（24）的兩側；其中，所述第二連桿（31）上同樣連接有一個聯動機構，且通過聯動機構轉動連接到中期過濾機構上；其中，所述轉軸一（13）伸入到分流管（14）內的位置且在分流管（14）的壁上固定安裝有密封墊圈（38）用于密封；所述中期過濾機構包括有第一固定框（32），所述第一固定框（32）與聯動機構的第一圓環（28）固定連接且第一固定框（32）通過第一圓環（28）在第四轉軸（29）上轉動連接；所述第一固定框（32）的中間固定安裝有第二過濾網（33），所述第二過濾網（33）的中心位置開設有凹孔（60），所述凹孔（60）內壁上開設有弧形槽（61），所述凹孔（60）內活動安裝第一清潔機構（34）；所述第一清潔機構（34）包括有活動桿（58）和第二清潔刷（59），所述活動桿（58）固定安裝第二清潔刷（59）且活動桿（58）與第二過濾網（33）相接觸并用于清理第二過濾網（33）；所述第一清潔機構（34）還包括有塊體（51），所述塊體（51）上固定安裝有凸起塊（52），所述塊體（51）活動卡合在凹孔（60）內，所述塊體（51）活動卡合在弧形槽（61）內；所述塊體（51）上固定安裝有方桿（53），所述方桿（53）呈方形；所述方桿（53）上活動安裝有方形環（54），所述方桿（53）上固定安裝有連接盤（56），所述連接盤（56）上固定安裝有固定桿（57），所述固定桿（57）固定連接在分流管（14）縱管的內壁上；所述方形環（54）與活動桿（58）固定連接，所述方桿（53）上套設有彈簧（55），且彈簧（55）位于方形環（54）和連接盤（56）之間。
2.根據權利要求1所述的一種污水二級處理系統，其特征在于：所述初級過濾機構（11）包括有第二過濾管（18），所述第二過濾管（18）與進水管（10）以及分流管（14）的前端橫管相連通，所述第二過濾管（18）內活動卡合有第一過濾網（20），所述第一過濾網（20）的后端固定連接有驅動桿（21），且驅動桿（21）帶動第一過濾網（20）在第二過濾管（18）內上下活動；其中，所述第一過濾網（20）呈弧形設計，第一過濾網（20）呈向前端凸出的方式設置。
3.根據權利要求2所述的一種污水二級處理系統，其特征在于：所述第二過濾管（18）的上下端均固定安裝有第二收集箱（19），所述第二收集箱（19）內固定安裝有第一連桿（22），所述第一連桿（22）上固定安裝有第一清潔刷（23），所述第一清潔刷（23）與第一過濾網（20）的凸面向接觸且用于清潔第一過濾網（20）的凸面。
4.根據權利要求3所述的一種污水二級處理系統，其特征在于：所述第一過濾管（15）內壁的上下端均轉動安裝有轉軸六（42），兩個轉軸六（42）之間固定安裝有第二固定框（39），所述第二固定框（39）上固定安裝有第三過濾網（40）；其中，所述第二固定框（39）和第三過濾網（40）在第一過濾管（15）內豎直設置；所述第二固定框（39）的側面開設有凹槽（41），所述凹槽（41）內活動安裝有滑塊（46），所述滑塊（46）上固定安裝有第三連接桿（45），所述第三連接桿（45）上固定安裝有第二連接塊（44），所述第二連接塊（44）固定連接有第一連接塊（43），使第一連接塊（43）固定連接到轉軸一（13）上；其中，所述第三連接桿（45）設為弧形，且轉軸一（13）帶動第一連接塊（43）、第二連接塊（44）和第三連接桿（45）轉動，使滑塊（46）在凹槽（41）內滑動，從而使第三過濾網（40）在第一過濾管（15）內往復轉動。
5.根據權利要求4所述的一種污水二級處理系統，其特征在于：所述出水管（16）的側面設有開口并通過開口與第一收集箱（17）相連通，所述開口位置固定安裝有擋板（47），所述擋板（47）水平設置，所述擋板（47）下方的開口處底部固定安裝有擋塊（49），所述擋板（47）上方的開口處固定安裝有第四過濾網（48），所述第一收集箱（17）的內部設置有收集倉（50）；其中，所述擋塊（49）設計為三角形，且所述擋塊（49）的側面均設計為弧形。
6.根據權利要求5所述的一種污水二級處理系統，其特征在于：其處理方法為：A、開啟雙向旋轉電機（12），由雙向旋轉電機（12）帶動轉軸一（13）轉動；B、將污水管接入到進水管（10）上并向進水管（10）內注入污水，污水進入到初級過濾機構（11）內后，通過第一過濾網（20）的初步過濾；C、進入到分流管（14）內，通過分流管（14）內的兩個中期過濾機構進行進一步過濾處理；D、然后集中輸送到第一過濾管（15）內，通過第三過濾網（40）的過濾后排出到出水管（16）內完成污水過濾處理。
發明內容
（一）解決的技術問題
針對現有技術的不足，本發明提供了一種污水二級處理系統及處理方法。
（二）技術方案
為實現上述目的，本發明提供如下技術方案：一種污水二級處理系統，包括分流管，所述分流管的前端固定連接有用于第一次過濾的初級過濾機構，所述分流管的后端連接有用于二次過濾的第一過濾管，所述初級過濾機構的前端連接并連通有進水管，所述第一過濾管的后端連接并連通有出水管，所述第一過濾管和出水管的連接出固定連接有用于收集的第一收集箱；
其中，所述分流管設計為環形，分流管由兩個橫管和兩個縱管組成，兩個橫管內設置有中期過濾機構；
其中，所述分流管的前端橫管內設置有用于連接并帶動中期過濾機構活動的驅動機構；
所述分流管的外部中間位置設置有雙向旋轉電機，所述雙向旋轉電機的前后端的輸出軸上均連接有轉軸一，兩個所述轉軸一伸入分流管的兩個橫管內。
優選的，所述初級過濾機構包括有第二過濾管，所述第二過濾管與進水管以及分流管的前端橫管相連通，所述第二過濾管內活動卡合有第一過濾網，所述第一過濾網的后端固定連接有驅動桿且由驅動桿帶動第一過濾網在第二過濾管內上下活動；
其中，所述第一過濾網呈弧形設計，第一過濾網呈向前端凸出的方式設置。
優選的，所述第二過濾管的上下端均固定安裝有第二收集箱，所述第二收集箱上設置有開口，所述第二收集箱內固定安裝有第一連桿，所述第一連桿上固定安裝有第一清潔刷，所述第一清潔刷與第一過濾網的凸面向接觸且用于清潔第一過濾網的凸面。
優選的，所述驅動機構包括有第一框架，所述第一框架的上下端均固定安裝有第二轉軸，且兩個第二轉軸均活動卡合在分流管前端橫管的內壁上，且利用第二轉軸的活動連接效果使第一框架在分流管的前端橫管內進行偏轉；
所述第一框架的內圈設計為中框，所述中框內橫向安裝有第三轉軸，所述第三轉軸上轉動安裝有導向板；
其中，所述導向板在第三轉軸上自由轉動，且所述導向板上固定安裝驅動桿，所述驅動桿與導向板分別位于第一框架的前端和后端；
其中，所述導向板設計為端面由中軸線向著兩側傾斜的扇形塊；
其中，所述導向板上后端中軸線位置轉動安裝有第五轉軸，所述第五轉軸上固定安裝有轉盤，所述轉盤固定連接到轉軸一上。
優選的，所述第一框架的左右兩側均固定安裝有聯動機構，所述聯動機構包括有第一圓環、第四轉軸和第二圓環，所述第二圓環上固定安裝第四轉軸，所述第一圓環轉動連接在第四轉軸上；
其中，所述第二圓環上固定安裝有第二連桿，所述第一圓環固定連接到第一框架的兩側；
其中，所述第二連桿上同樣連接有一個聯動機構，且通過聯動機構轉動連接到中期過濾機構上；
其中，所述轉軸一伸入到分流管內的位置且在分流管的壁上固定安裝有密封墊圈用于密封。
優選的，所述中期過濾機構包括有第一固定框，所述第一固定框與聯動機構的第一圓環固定連接且第一固定框在通過第一圓環在第四轉軸上轉動連接；
所述第一固定框的中間固定安裝有第二過濾網，所述第二過濾網的中心位置開設有凹孔，所述凹孔內壁上開設有弧形槽，所述凹孔內活動安裝在凹孔內轉動的第一清潔機構；
所述第一清潔機構包括有活動桿和第二清潔刷，所述活動桿固定安裝第二清潔刷且活動桿與第二過濾網相接觸并用于清理第二過濾網。
優選的，所述第一清潔機構還包括有塊體，所述塊體上固定安裝有凸起塊，所述塊體活動卡合在凹孔內，所述塊體活動卡合在弧形槽內；
所述塊體上固定安裝有方桿，所述方桿呈方形；
所述方桿上活動安裝有方形環，所述方桿上固定安裝有連接盤，所述連接盤上固定安裝有固定桿，所述固定桿固定連接在分流管縱管的內壁上；
所述方形環與活動桿固定連接，所述方桿上套設有彈簧，且彈簧位于方形環和連接盤之間。
優選的，所述第一過濾管內壁的上下端均轉動安裝有轉軸六，兩個轉軸六之間固定安裝有第二固定框，所述第二固定框上固定安裝有第三過濾網；
其中，所述第二固定框和第三過濾網在第一過濾管內豎直設置；
所述第二固定框的側面開設有凹槽，所述凹槽內活動安裝有滑塊，所述滑塊上固定安裝有第三連接桿，所述第三連接桿上固定安裝有第二連接塊，所述第二連接塊固定連接有第一連接塊，使第一連接塊固定連接到轉軸一上；
其中，所述第三連接桿設為弧形，且轉軸一帶動第一連接塊、第二連接塊和第三連接桿轉動，使滑塊在凹槽內滑動，從而使第三過濾網在第一過濾管內往復轉動。
優選的，所述出水管的側面設有開口并通過開口與第一收集箱相連通，所述開口位置固定安裝有擋板，所述擋板水平設置，所述擋板下方的開口處底部固定安裝有擋塊，所述擋板上方的開口處固定安裝有第四過濾網，所述第一收集箱的內部設置有收集倉；
其中，所述擋塊設計為三角形，且所述擋塊的側面均設計為弧形。
優選的，
其處理方法為：
A、開啟雙向旋轉電機，由雙向旋轉電機帶動轉軸一轉動；
B、將污水管接入到進水管上并向進水管內注入污水，污水進入到初級過濾機構內后，通過第一過濾網的初步過濾；
C、進入到分流管內，通過分流管內的兩個中期過濾機構進行進一步過濾處理；
D、然后集中輸送到第一過濾管內，通過第三過濾網的過濾后排出到出水管內完成污水過濾處理。
（三）有益效果
與現有技術相比，本發明提供了一種污水二級處理系統及處理方法，具備以下有益效果：
1、該污水二級處理系統及處理方法，將污水管接入到進水管上并向進水管內注入污水，污水進入到初級過濾機構內后，通過第一過濾網的初步過濾后，進入到分流管內，通過分流管內的兩個中期過濾機構進行進一步過濾處理，然后集中輸送到第一過濾管內，通過第三過濾網的過濾后排出到出水管內完成污水過濾處理，通過多級過濾處理的方式，達到更好的污水處理效果。
2、該污水二級處理系統及處理方法，開啟雙向旋轉電機，由雙向旋轉電機帶動轉軸一轉動，從而使轉軸一帶動轉盤進行轉動，從而使導向板上下轉動以及帶動驅動桿上下轉動，而由于第五轉軸位于轉盤的邊緣處，在轉盤轉動時，第一框架通過第二轉軸在分流管內進行轉動，從而使第一固定框和第二過濾網在分流管內移動，利用分流管的形狀設計，減少污水進入到分流管內的壓力，減少流量，然后在集中輸送到第一過濾管內，通過集中-分散-集中的方式，且每個位置均設置過濾機構，達到更好的過濾效果。
3、該污水二級處理系統及處理方法，在污水進入到初級過濾機構內后，通過第一過濾網過濾污水，由于驅動桿帶動第一過濾網以第五轉軸為軸進行轉動，從而時第一過濾網在第二過濾管內上下移動，通過不同位置的第一過濾網過濾污水，達到更好的過濾效果，同時第一過濾網在移動時，第一過濾網的兩端移動到第二收集箱內，利用第一清潔刷的清潔效果，達到清潔第一過濾網的效果，保持第一過濾網的清潔，從而使第一過濾網達到更好的過濾效果，而在第二收集箱上開設清潔口，達到清潔第一清潔刷的效果，使第一清潔刷可以更好的清潔第一過濾網。
4、該污水二級處理系統及處理方法，污水經過第一過濾網的過濾后移動到分流管內，且移動到導向板上，通過導向板的端面傾斜設計，從而使污水通過導向板的導向作用，進入到分流管的兩個縱管內，而這時中期過濾機構對污水進行過濾，達到進一步的過濾處理效果。
5、該污水二級處理系統及處理方法，在第一固定框和第二過濾網移動時，由于塊體和凸起塊與凹孔和弧形槽的卡合效果，從而使塊體和凹孔內移動時并轉動，通過塊體的轉動效果，從而使第二清潔刷在第二過濾網上轉動，達到清潔第二過濾網的效果，從而保證了第二過濾網的清潔度，達到更好的過濾效果。
6、該污水二級處理系統及處理方法，通過方形環和方桿的形狀設置，使方形環和活動桿隨著塊體的轉動而轉動，且方形環在方桿上受到彈簧的彈力作用，使第二清潔刷始終與第二過濾網相接觸，保證了第二清潔刷對方桿的清潔作用，達到更好清潔方桿的效果。
7、該污水二級處理系統及處理方法，然后污水集中輸送到第一過濾管內，在第一過濾管內轉軸一帶動第三連接桿轉動，從而帶動第二固定框和第三過濾網進行往復翻轉，在第三過濾網翻轉時，利用第三過濾網的過濾可以更好的完成污水處理，而第三過濾網的翻轉效果，利用水流的沖擊效果，可以將第三過濾網上集中的雜質沖擊后，達到收集雜質的效果。
8、該污水二級處理系統及處理方法，雜質被沖擊到擋板位置后，污水進入到擋塊內，然后通過第四過濾網的過濾效果使雜質進入到收集倉內，達到收集的效果。
（發明人：李冶明）
