公布日：2022.11.01
申請日：2022.06.16
分類號：C02F3/12(2006.01)I;C02F3/20(2006.01)I
摘要
本發明公開了一種污水處理用循環處理曝氣氧化池，包括：進污結構，所述進污結構是由污水總管、縱向管、左側內置管和右側內置管，且污水總管端部與縱向管連通設置，同時縱向管遠離污水總管的一端分別與左側內置管、右側內置管連通設置，左側內置管、右側內置管分別設置在曝氣氧化池裝置的內部。該污水處理用循環處理曝氣氧化池，啟動鼓風機的開關，鼓風機將氣流加速后進入到縱向氣管的內部，并通過分氣管、進氣管分別進入到上橫向管、下橫向管的內部，空氣最后通過縱向排氣管和噴嘴進行噴出，對污水進行均勻的曝氣工作，提高對污水的曝氣效果。
權利要求書

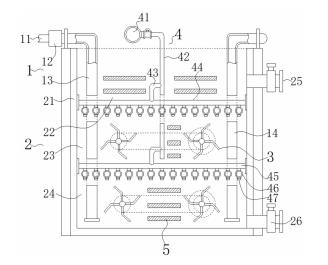

1.一種污水處理用循環處理曝氣氧化池，其特征在于，包括：進污結構(1)，所述進污結構(1)是由污水總管(11)、縱向管(12)、左側內置管(13)和右側內置管(14)，且污水總管(11)端部與縱向管(12)連通設置，同時縱向管(12)遠離污水總管(11)的一端分別與左側內置管(13)、右側內置管(14)連通設置，左側內置管(13)、右側內置管(14)分別設置在曝氣氧化池裝置(2)的內部；曝氣氧化池裝置(2)，所述曝氣氧化池裝置(2)的池體(21)內部分別設置有曝氣裝置(4)、攪拌裝置(3)和覆料板(5)，且曝氣氧化池裝置(2)的內部分別設置有上曝氣層(22)、中曝氣層(23)和下曝氣層(24)；攪拌裝置(3)，所述攪拌裝置(3)在曝氣氧化池裝置(2)的內部設置為兩組，且攪拌裝置(3)的進氣支管(31)一端通過密封墊與活動軸(32)之間密封連接，同時進氣支管(31)的另一端與縱向氣管(41)連通設置；曝氣裝置(4)，所述曝氣裝置(4)的縱向氣管(41)通過支架安裝在曝氣氧化池裝置(2)的上側，且縱向氣管(41)端部與分氣管(42)連通，同時分氣管(42)的底部外側焊接固定有兩組進氣管(43)，縱向排氣管(46)在池體(21)的內部均勻設置有多組，且縱向排氣管(46)的下側表面均勻安裝有多組噴嘴(47)。
2.根據權利要求1所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述曝氣氧化池裝置(2)包括池體(21)、上曝氣層(22)、中曝氣層(23)、下曝氣層(24)、溢流管(25)和排污管(26)，且上曝氣層(22)、中曝氣層(23)和下曝氣層(24)內部均設置有多組覆料板(5)。
3.根據權利要求2所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述溢流管(25)安裝在池體(21)的右上側，且池體(21)的右下側安裝有排污管(26)，排污管(26)與溢流管(25)上均安裝有手動閥，池體(21)的內部?jī)蓚?cè)分別安裝有兩組左側內置管(13)、右側內置管(14)。
4.根據權利要求1所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述攪拌裝置(3)包括進氣支管(31)、活動軸(32)、攪拌葉(33)、氣口(34)、連接軸承(35)、減速電機(36)、鏈輪(37)和鏈條(38)，且活動軸(32)端部通過連接軸承(35)與池體(21)內壁活動連接，同時活動軸(32)在池體(21)的內部設置為兩組。
5.根據權利要求4所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述活動軸(32)的外側均勻設置有四組攪拌葉(33)，且攪拌葉(33)是由金屬材質做成的“V”形設置，同時攪拌葉(33)內部為中空設置，活動軸(32)內部為中空設置，活動軸(32)與攪拌葉(33)內部連通。
6.根據權利要求5所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述活動軸(32)端部與鏈輪(37)固定連接，且鏈輪(37)上安裝有鏈條(38)，活動軸(32)通過減速電機(36)進行驅動，且兩組活動軸(32)之間通過鏈輪(37)和鏈條(38)進行傳動。
7.根據權利要求1所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述曝氣裝置(4)包括鼓風機(40)、縱向氣管(41)、分氣管(42)、進氣管(43)、上橫向管(44)、下橫向管(45)、縱向排氣管(46)和噴嘴(47)，且相鄰兩組縱向排氣管(46)之間的距離一致。
8.根據權利要求7所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述下橫向管(45)與上橫向管(44)均設置為兩組，且縱向氣管(41)通過分氣管(42)、進氣管(43)分別與下橫向管(45)、上橫向管(44)連通設置。
9.根據權利要求7所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述下橫向管(45)與上橫向管(44)平行設置，且下橫向管(45)與上橫向管(44)的底部均勻安裝有十五組縱向排氣管(46)。
10.根據權利要求1所述的一種污水處理用循環處理曝氣氧化池，其特征在于：所述覆料板(5)內部設置有生物膜，且位于中曝氣層(23)、下曝氣層(24)內部的覆料板(5)設置在兩組活動軸(32)之間。
發明內容
本發明為了彌補市場空白，提供了一種污水處理用循環處理曝氣氧化池。
本發明的目的在于提供一種污水處理用循環處理曝氣氧化池，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污水處理用循環處理曝氣氧化池，包括：
進污結構，所述進污結構是由污水總管、縱向管、左側內置管和右側內置管，且污水總管端部與縱向管連通設置，同時縱向管遠離污水總管的一端分別與左側內置管、右側內置管連通設置，左側內置管、右側內置管分別設置在曝氣氧化池裝置的內部；
曝氣氧化池裝置，所述曝氣氧化池裝置的池體內部分別設置有曝氣裝置、攪拌裝置和覆料板，且曝氣氧化池裝置的內部分別設置有上曝氣層、中曝氣層和下曝氣層；
攪拌裝置，所述攪拌裝置在曝氣氧化池裝置的內部設置為兩組，且攪拌裝置的進氣支管一端通過密封墊與活動軸之間密封連接，同時進氣支管的另一端與縱向氣管連通設置；
曝氣裝置，所述曝氣裝置的縱向氣管通過支架安裝在曝氣氧化池裝置的上側，且縱向氣管端部與分氣管連通，同時分氣管的底部外側焊接固定有兩組進氣管，縱向排氣管在池體的內部均勻設置有多組，且縱向排氣管的下側表面均勻安裝有多組噴嘴。
進一步的，所述曝氣氧化池裝置包括池體、上曝氣層、中曝氣層、下曝氣層、溢流管和排污管，且上曝氣層、中曝氣層和下曝氣層內部均設置有多組覆料板。
進一步的，所述溢流管安裝在池體的右上側，且池體的右下側安裝有排污管，排污管與溢流管上均安裝有手動閥，池體的內部?jī)蓚?cè)分別安裝有兩組左側內置管、右側內置管。
進一步的，所述攪拌裝置包括進氣支管、活動軸、攪拌葉、氣口、連接軸承、減速電機、鏈輪和鏈條，且活動軸端部通過連接軸承與池體內壁活動連接，同時活動軸在池體的內部設置為兩組。
進一步的，所述活動軸的外側均勻設置有四組攪拌葉，且攪拌葉是由金屬材質做成的“V”形設置，同時攪拌葉內部為中空設置，活動軸內部為中空設置，活動軸與攪拌葉內部連通。
進一步的，所述活動軸端部與鏈輪固定連接，且鏈輪上安裝有鏈條，活動軸通過減速電機進行驅動，且兩組活動軸之間通過鏈輪和鏈條進行傳動。
進一步的，所述曝氣裝置包括鼓風機、縱向氣管、分氣管、進氣管、上橫向管、下橫向管、縱向排氣管和噴嘴，且相鄰兩組縱向排氣管之間的距離一致。
進一步的，所述下橫向管與上橫向管均設置為兩組，且縱向氣管通過分氣管、進氣管分別與下橫向管、上橫向管連通設置。
進一步的，所述下橫向管與上橫向管平行設置，且下橫向管與上橫向管的底部均勻安裝有十五組縱向排氣管。
進一步的，所述覆料板內部設置有生物膜，且位于中曝氣層、下曝氣層內部的覆料板設置在兩組活動軸之間。
與現有技術相比，本發明的有益效果是：
1.活動軸通過減速電機進行驅動，且兩組活動軸之間通過鏈輪和鏈條進行傳動，實現兩組活動軸進行同步轉動工作，并通過其上的攪拌葉，對污水進行攪拌工作，提高污水的流動能力；
2.啟動鼓風機的開關，鼓風機將氣流加速后進入到縱向氣管的內部，并通過分氣管、進氣管分別進入到上橫向管、下橫向管的內部，空氣最后通過縱向排氣管和噴嘴進行噴出，對污水進行均勻的曝氣工作，提高對污水的曝氣效果；
3.攪拌裝置不但可對污水進行攪拌工作，還可提高污水的曝氣效果，具體為：氣體自進氣支管進入到活動軸的內部，并通過攪拌葉，從攪拌葉上的氣口中進行噴出工作，使得攪拌葉可一邊進行轉動，一邊對污水進行曝氣工作，進一步提高對污水的曝氣效果。
（發明人：郭香鵬;張曉麗;牛祥龍;萇中海）
