申請日2014.11.04

　　公開(公告)日2015.03.25

　　IPC分類號C02F9/06

　　摘要

　　本實用新型是一種去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器。廢水引入反應器調節池，通過進水管和廢水流量計計量進入均勻布水器，均勻布水器將廢水均衡的分配在電滲析反應器，電滲析反應器陰極和電滲析反應器陽極通電，將廢水內陽離子通過陽離子交換膜進入濃水室，陰離子通過陰離子交換膜進入濃水室，濃縮后的淡水引至淡水水池，濃水室富含高濃度磷的廢水引入濃縮集水池，濃縮集水池內的廢水排入沉淀反應池，同時將加藥池內的石灰乳通過加藥管道流入到沉淀反應池進行混合反應，反應后的廢水形成大量的礬花，自流進入沉淀池，廢水經過沉淀池內的斜板沉淀管沉淀。本實用新型提高了廢水內磷的去除效率，也解決了廢水氮磷處理技術的瓶頸。

　　權利要求書

　　1.一種去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器,其特征在于包括有反應器調節池、廢水流量計、均勻布水器、淡水水池、濃縮集水池、加藥池、沉淀反應池、沉淀池, 其中城市污水處理廠二級生物處理后的廢水引入反應器調節池，通過進水管和廢水流量計計量進入均勻布水器，均勻布水器將廢水均衡的分配在電滲析反應器，廢水進入電滲析反應器后，電滲析反應器陰極和電滲析反應器陽極通電，將廢水內陽離子通過陽離子交換膜進入濃水室，陰離子通過陰離子交換膜進入濃水室，實現濃縮，濃縮后淡水室的淡水通過淡水排水管引至淡水水池，濃水室富含高濃度磷的廢水由連接管引入濃縮集水池，進行后續化學沉淀處理，濃縮集水池內的廢水排入沉淀反應池，同時將加藥池內的石灰乳通過加藥管道流入到沉淀反應池，通過攪拌器進行混合反應，反應后的廢水形成大量的礬花，自流進入沉淀池，廢水經過沉淀池內的斜板沉淀管沉淀，廢水經過溢流槽口經外排水管排出，廢水處理污泥沉淀在沉淀池的底部，通過排泥管排出。

　　2.根據權利要求1所述的去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器,其特征在于上述攪拌器是機械攪拌器。

　　說明書

　　一種去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器

　　技術領域

　　本實用新型是一種去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器，特別是一種適合小城市污水處理廠經過二級處理后出水中磷濃度超標廢水的處理的去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器，屬于去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器的創新技術。

　　背景技術

　　隨著生活水平的提高，城市生活廢水內污染物的種類和含量呈現多樣化，營養物質比例失調，磷含量逐漸提高，有機組分和氮難以滿足生物處理要求�，F(xiàn)存污水處理廠由于物理、化學和生物等各種因素的限制，受到動力學和熱力學傳導制約，導致城市生活污水經過二級處理后磷含量超標。

　　二級處理后的城市生活廢水COD和氨氮等指標均達標，總磷濃度雖然較低，但處于超標狀態，當前序生物處理單元缺乏厭氧池時尤其明顯。去除磷需要較短的停留時間盡可能的將剩余污泥外排，而氮的去除要求較長的水力停留時間以實現去除，二者之間存在去除效率的不協調，難以同時實現濃度達標排放。

　　磷的去除方法主要是生物除磷和化學處理。由于二級處理后各種污染物濃度低，營養組分不均衡，生物反應的傳質推動力不足，難以維持生物正常生長需要，因此不宜采取生物處理，利用化學除磷更符合實際需求。

　　但出水中磷的濃度低，受反應動力學的影響，化學平衡正向移動趨勢不強，化學反應速度低。需要對低濃度的含磷廢水進行濃縮處理，結合廢水內磷的存在離子形態和污染物的去除特征，適宜采取電滲析濃縮，提高磷的含量。

　　經過濃縮處理后淡水室中磷濃度基本可滿足排放要求，濃水室內的廢水需要采取化學除磷的方式進行處理，通過化學反應實現形態轉化，最終實現磷的去除。

　　在低濃度條件下實現廢水內磷的濃縮和化學除磷成為深度處理的關鍵，而尋找尋找行之有效的廢水處理技術和設計合適的反應器成為了該項技術推廣運用的難題，也是低濃度廢水污染組分處理所面臨的一大技術難題。

　　發明內容

　　本實用新型的目的在于考慮上述問題而提供一種去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器。本實用新型提高了廢水內磷的去除效率，也解決了廢水氮磷處理技術的瓶頸，操作簡單，方便實用。

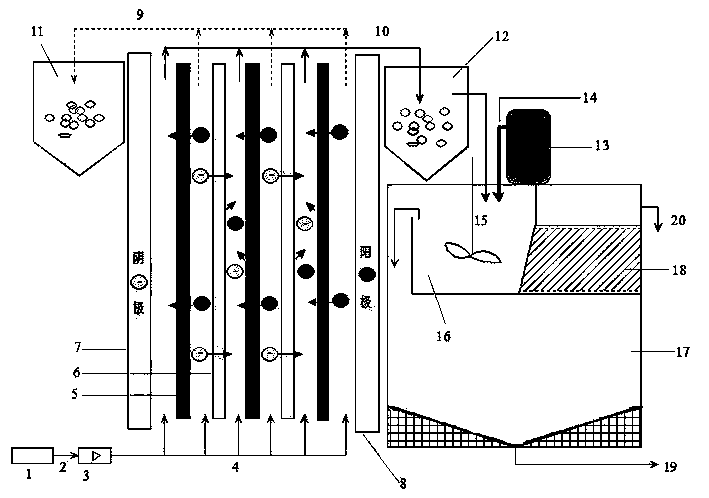

　　本實用新型的技術方案是：本實用新型的去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器, 包括有反應器調節池、廢水流量計、均勻布水器、淡水水池、濃縮集水池、加藥池、沉淀反應池、沉淀池, 其中城市污水處理廠二級生物處理后的廢水引入反應器調節池，通過進水管和廢水流量計計量進入均勻布水器，均勻布水器將廢水均衡的分配在電滲析反應器，廢水進入電滲析反應器后，電滲析反應器陰極和電滲析反應器陽極通電，將廢水內陽離子通過陽離子交換膜進入濃水室，陰離子通過陰離子交換膜進入濃水室，實現濃縮，濃縮后淡水室的淡水通過淡水排水管引至淡水水池，濃水室富含高濃度磷的廢水由連接管引入濃縮集水池，進行后續化學沉淀處理，濃縮集水池內的廢水排入沉淀反應池，同時將加藥池內的石灰乳通過加藥管道流入到沉淀反應池，通過攪拌器進行混合反應，反應后的廢水形成大量的礬花，自流進入沉淀池，廢水經過沉淀池內的斜板沉淀管沉淀，廢水經過溢流槽口經外排水管排出，廢水處理污泥沉淀在沉淀池的底部，通過排泥管排出。

　　本實用新型在低濃度廢水內設計一種去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器，為電滲析反應器和化學混凝沉淀單元組合單元，主要包括進水系統、電滲析反應器、配藥投藥裝置、混凝沉淀和出水系統。本實用新型通過設置陽離子和陰離子交換膜的更替設置，陰陽離子透過膜實現分離，形成淡水和濃水兩室，出水分別進入到集水池。淡水直接排出，濃縮液進入化學反應池。通過投加化學試劑石灰乳，與濃縮液中磷酸根離子反應生成磷酸鈣沉淀，沉淀廢水經過斜板沉淀后直接排放，產生的沉淀由底部的排泥管排出。本實用新型一體化反應器可以實現低濃度廢水的濃縮，并通過化學沉淀的形式去除濃縮液中的污染組分，在低濃度條件時處理廢水具有較好的實用價值。本實用新型通過對電滲析對磷進行濃縮然后采取化學方式來實現除磷。這種反應器的設計不僅提高了廢水內磷的去除效率，也解決了廢水氮磷處理技術的瓶頸，是一種設計巧妙，性能優良，方便實用的去除低濃度含磷廢水的電滲析濃縮沉淀的一體化反應器。本實用新型操作簡單，方便實用。
