申請日2013.08.26

　　公開(公告)日2014.03.26

　　IPC分類號C05F7/00; C05G1/00

　　摘要

　　本實用新型公開了一種以造紙污泥為原料生產有機肥的機械裝置，該裝置屬于造紙污泥后處理領域，包括：污泥脫水機、污泥烘干機、破碎機、發酵池、摻混機;其特征是：污泥脫水機上設有造紙污泥進口、污水出口，污泥脫水機和污泥烘干機之間設有第一輸送機，污泥烘干機和破碎機之間設有第二輸送機，破碎機上設有復合氨基酸螯合微量元素進口、復合腐植酸螯合微量元素進口，破碎機和發酵池間設有第三輸送機，發酵池上設有水進口、有機肥發酵劑進口、殺菌除臭劑進口，發酵池和摻混機間設有第四輸送機，破碎機和摻混機間設有第五輸送機，摻混機上設有成品出口。

　　權利要求書

　　1.一種以造紙污泥為原料生產有機肥的機械裝置，包括：污泥脫水機(1)、污泥烘干機(2)、破碎機(3)、發酵池(4)、摻混機(5);其特征是：污泥脫水機(1)上設有造紙污泥進口(6)、污水出口(7)，污泥脫水機(1)和污泥烘干機(2)之間設有第一輸送機(8)，污泥烘干機(2)和破碎機(3)之間設有第二輸送機(9)，破碎機(3)上設有復合氨基酸螯合微量元素進口(10)、復合腐植酸螯合微量元素進口(11)，破碎機(3)和發酵池(4)間設有第三輸送機(12)，發酵池(4)上設有水進口(13)、有機肥發酵劑進口(14)、殺菌除臭劑進口(15)，發酵池(4)和摻混機(5)間設有第四輸送機(16)，破碎機(3)和摻混機(5)間設有第五輸送機(17)，成品出口(18)。

　　2.根據權利要求1所述的一種以造紙污泥為原料生產有機肥的機械裝置，其特征在于：所述的全部輸送機為刮板輸送機。

　　說明書

　　一種以造紙污泥為原料生產有機肥的機械裝置

　　技術領域

　　本實用新型裝置屬于造紙污泥后處理領域，尤其涉及一種以造紙污泥為原料生產有機肥的機械裝置。

　　背景技術

　　在造紙制漿過程中不可避免的要產生一些污水和污泥，污水可以送污水處理設備處理后回收利用或達標排放;產生的污泥在一般情況下，是將這些污泥通過脫水設備將污泥的含水率降低到一定標準或自然晾干后，運送至垃圾處理場進行填埋，該方法浪費大量人力、物力，還需占用大量土地，尤其在運輸過程中：晴天塵土飛揚，雨天泥濘不堪氣味難聞，在此過程中給廠區和道路造成污染，該方法顯然不是好的處理方法。通過對造紙污泥的成分進行測定后發現，污泥中的含有一定量的有機質，重金屬含量較低，適合進行資源化利用，為此，我們對造紙污泥的成分進行了大量的研究，開發了以造紙污泥為原料生產有機肥的工藝，通過這種處理方式變廢為寶，充分發揮了造紙污泥的利用價值。該生產技術的優點是：充分利用生物能，污泥中有機物在發酵時，能自然產生高溫放出熱量，使小分子有機物分解，大分子有機物降解穩定化，生成有機肥料同時還達到污泥干化減容的目的，由于持續高溫，殺死病原體和雜草種子，徹底使污泥無害化;由于污泥中富含氮、磷、鉀等營養物質，經發酵后，極易于農作物吸收，如在肥料中添加適量的和氨基酸、腐殖酸螯合微量元素，即可得到養分全面的有機肥，可作基肥使用。該機械裝置的優點是：使用通用設備、結構合理簡單，可將造紙污泥進行無害化處理，能將造紙污泥變廢為寶，消除污染，利國利民，既產生了一定的經濟效益，又產生了巨大的社會效益。

　　發明內容

　　本實用新型主要解決的問題是提供一種以造紙污泥為原料生產有機肥的機械裝置，該裝置以污泥脫水機、污泥烘干機、破碎機、發酵池、摻混機為設備，以造紙污泥、有機肥發酵劑、殺菌除臭劑，復合氨基酸螯合微量元素、復合腐植酸螯合微量元素為原料，通過造紙污泥的脫水、烘干、破碎、發酵和復合氨基酸螯合微量元素、復合腐植酸螯合微量元素的摻混后制得成品。

　　本實用新型采用的技術方案是：

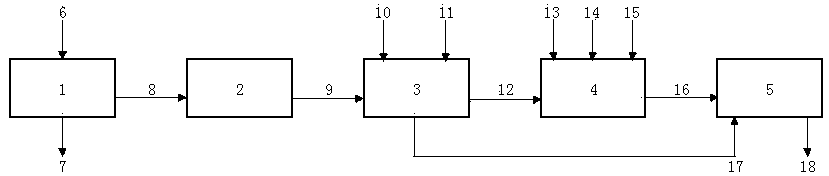

　　一種以造紙污泥為原料生產有機肥的機械裝置，包括：污泥脫水機1、污泥烘干機2、破碎機3、發酵池4、摻混機5;其特征是：污泥脫水機1上設有造紙污泥進口6、污水出口7，污泥脫水機1和污泥烘干機2之間設有第一輸送機8，污泥烘干機2和破碎機3之間設有第二輸送機9，破碎機3上設有復合氨基酸螯合微量元素進口10、復合腐植酸螯合微量元素進口11，破碎機3和發酵池4間設有第三輸送機12，發酵池4上設有水進口13、有機肥發酵劑進口14、殺菌除臭劑進口15，發酵池4和摻混機5間設有第四輸送機16，破碎機3和摻混機5間設有第五輸送機17，摻混機5上設有成品出口18。

　　本實用新型的進一步技術方案是：

　　所述的全部輸送機為刮板輸送機。

　　本實用新型的有益效果是：提供了一種以造紙污泥為原料生產有機肥的機械裝置，該裝置具有使用通用設備、結構合理簡單，可將造紙污泥進行無害化處理，能將造紙污泥變廢為寶，消除污染，生產出高質量的有機肥，既產生了一定的經濟效益，又產生了巨大的社會效益。
