申請日2013.08.26
公開(公告)日2014.02.19
IPC分類號C02F9/08
摘要
本實用新型公開了一種油田廢水處理裝置，包括原水罐、預處理裝置、膜分離裝置、產水罐，其特征在于：所述的預處理裝置包括電絮凝裝置、氣浮處理裝置，所述的膜分離裝置包括陶瓷膜分離裝置;所述的原水罐、電絮凝裝置、氣浮處理裝置、陶瓷膜分離裝置、產水罐依次相連。本實用新型所述的油田廢水處理裝置，將油田廢水通過電絮凝、氣浮法、板框壓濾、納濾膜分離、反滲透膜分離除去了油田廢水中的大部分懸浮物和油，反滲透產水可以直接回用，既解決了油田廢水的排放問題，且能夠提供良好的水質用于回注底層，防止了其對地層的傷害。
權利要求書
1.一種油田廢水處理裝置，包括原水罐、預處理裝置、膜分離裝置、產水罐，其特征在于：所述的預處理裝置包括電絮凝裝置、氣浮處理裝置，所述的膜分離裝置包括陶瓷膜分離裝置;所述的原水罐、電絮凝裝置、氣浮處理裝置、陶瓷膜分離裝置、產水罐依次相連。
2.根據權利要求1所述的一種油田廢水處理裝置，其特征在于：還包括一板框壓濾裝置，所述的氣浮處理裝置的浮渣出口與板框壓濾裝置相連，所述的板框壓濾裝置的壓濾水出口與陶瓷膜分離裝置相連。
3.根據權利要求1所述的一種油田廢水處理裝置，其特征在于：所述的膜分離裝置還包括反滲透膜分離裝置，所述的反滲透膜分離裝置設于陶瓷膜分離裝置與產水罐間。
4.根據權利要求1所述的一種油田廢水處理裝置，其特征在于：所述的陶瓷膜分離裝置上設有一回流管道，所述的回流管道與原水罐相連。
說明書
一種油田廢水處理裝置
技術領域
本實用新型涉及廢水處理領域，特別涉及一種油田廢水處理裝置。
背景技術
油田廢水主要包括原油脫出水(又名油田采油廢水)、鉆井廢水及站內其它類型的含油廢水。油田廢水的處理依據油田生產、環境等因素可以有多種方式。當油田需要注水時，油田廢水經處理后回注地層，此時要對水中的懸浮物、油等多種指標進行嚴格控制，防止其對地層產生傷害。
采油廢水又稱油田采出水，是油田在采油的過程中隨原油一同采出的地層水。由于地層不同，采油過程不同，因此采出水的成分十分復雜，一般不能直接排放或回注。油田采出水中含有原油、各種鹽類、有機物、無機物及微生物等。含油約1000～2000mg/L，高的可達5000mg/L以上，存在形式根據油的顆粒大小而分為浮油、分散油、乳化油和溶解油。水中含鹽約幾千到幾萬甚至十幾萬mg/L，無機鹽離子主要有Ca2+、Mg2+、K+、Na+、Fe2+、Cl-、HC0-3等;含有的有機物，有脂肪烴、芳香烴、酚類、有機硫化物、脂肪酸、表面活性劑、聚合物等。無機物主要有溶解H2S、FeS顆粒、粘土顆粒、粉砂和細砂等。油田采出水中的微生物主要有硫酸鹽還原菌、腐生菌和鐵細菌等。
目前，中國大部分油田己進入石油開發的中期和后期，油層壓力下降程度很大，其通過注水采油是用來維持油層壓力的重要手段。采出的油中含水量一般為70%～80%，有的油田甚至高達90%，因此造成采油含廢水的排放量非常大，如果不經處理直接排放，不僅會造成土壤、水源的污染，甚至?xí)鹞塾突馂?zāi)事故。反之，如果對采油廢水進行處理，用于回注油田，則不僅可滿足油田開采過程中注水量日益增長的要求，同時還可以節省水資源，減少環境污染，有利于油田的可持續發展，提高油田的經濟效益。
目前，油田普遍采用的采油廢水處理工藝為：自然除油一混凝除油一壓力除油三段處理工藝，再輔以其它生化等方法處理。這種“老三套”工藝方法雖有一定效果，但處理后存在很多問題。
發明內容
針對上述問題，本實用新型的目的在于提供一種處理效果好，使原油脫出水、鉆井廢水及站內其它類型的含油廢水得到有效的油水分離，降低含油廢水中的懸浮物和含油量的油田廢水處理裝置。

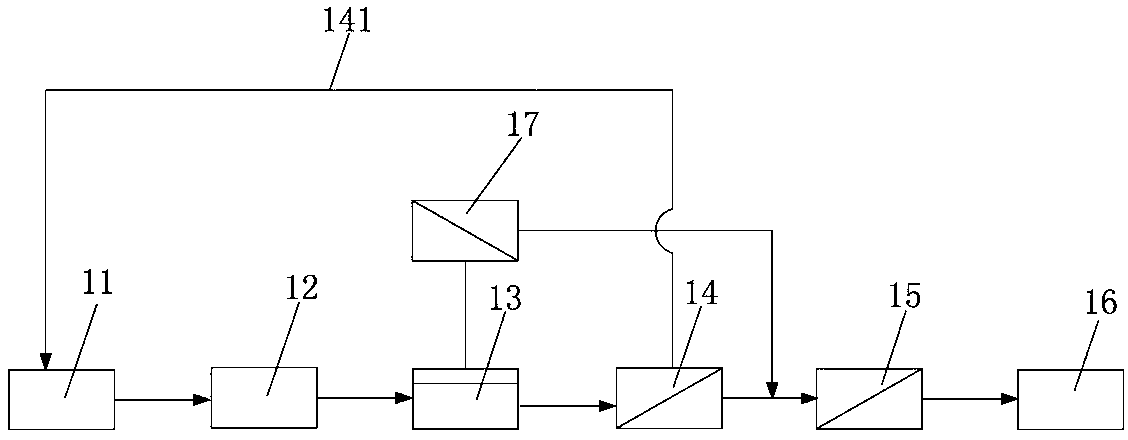

為達到上述目的，本實用新型所提出的技術方案為：一種油田廢水處理裝置，包括原水罐、預處理裝置、膜分離裝置、產水罐，其特征在于：所述的預處理裝置包括電絮凝裝置、氣浮處理裝置，所述的膜分離裝置包括陶瓷膜分離裝置;所述的原水罐、電絮凝裝置、氣浮處理裝置、陶瓷膜分離裝置、產水罐依次相連。
進一步，還包括一板框壓濾裝置，所述的氣浮處理裝置的浮渣出口與板框壓濾裝置相連，所述的板框壓濾裝置的壓濾水出口與陶瓷膜分離裝置相連。
進一步，根據需要，所述的膜分離裝置還包括反滲透膜分離裝置，所述的反滲透膜分離裝置設于陶瓷膜分離裝置與產水罐間。
進一步，所述的陶瓷膜分離裝置上設有一回流管道，所述的回流管道與原水罐相連。
采用上述技術方案，本實用新型所述的油田廢水處理裝置，將油田廢水通過電絮凝、氣浮法、板框壓濾、納濾膜分離、反滲透膜分離除去了油田廢水中的大部分懸浮物和油，反滲透產水可以直接回用，既解決了油田廢水的排放問題，且能夠提供良好的的水質用于回注底層，防止了其對地層的傷害。
