發布時間：2018-6-12 21:23:18  中國污水處理工程網

　　申請日2013.08.26

　　公開(公告)日2013.12.11

　　IPC分類號G01N33/00; C02F1/42; B01J49/00

　　摘要

　　本發明提供了一種電廠凝結水處理用高速混床樹脂再生動態監測方法，其特征在于，所述方法包括在陽樹脂進酸再生期間，監測洗脫液中鈉離子、銨離子的含量;以及，在陰樹脂進堿再生期間，監測洗脫液中磷酸根離子和/或活性硅離子的含量。本發明方法在最優再生參數條件下對樹脂進行再生后，不僅可以節約再生成本，節約水資源，同時能改善混床出水的水質，降低熱力系統的腐蝕，具有顯著的經濟效益和社會效益。

　　權利要求書

　　1.一種電廠凝結水處理用高速混床樹脂再生動態監測方法，其特征在于，所述 方法包括在陽樹脂進酸再生期間，取樣監測洗脫液中鈉離子、銨離子的含量;以及， 在陰樹脂進堿再生期間，取樣監測洗脫液中磷酸根離子和/或活性硅離子的含量。

　　2.根據權利要求1所述的監測方法，其特征在于，所述方法還包括在陽樹脂進 酸再生期間，以及，在陰樹脂進堿再生期間，在取樣后分別監測其pH值及電導率。

　　3.根據權利要求1或2所述的監測方法，其特征在于，對于陽樹脂進酸再生， 通過調整進酸時間、進酸濃度和/或進酸流量，使洗脫液中鈉離子、銨離子的含量分 別小于其最高值的1%。

　　4.根據權利要求3所述的監測方法，其特征在于，使用origin軟件，根據陽樹 脂洗脫液中鈉離子、銨離子的含量來計算陽樹脂進酸再生時進酸時間、進酸濃度和/ 或進酸流量。

　　5.根據權利要求4所述的監測方法，其特征在于，陽樹脂進酸再生的條件為： 進酸時間為55min，進酸濃度為3.5%，進酸流量為8t/h。

　　6.根據權利要求1所述的監測方法，其特征在于，對于陰樹脂進堿再生，通過 調整進堿時間、進堿濃度和/或進堿流量，使洗脫液中磷酸根離子和/或活性硅離子的 含量分別小于其最高值的5%。

　　7.根據權利要求6所述的監測方法，其特征在于，使用origin軟件，根據陰樹 脂洗脫液中磷酸根離子和/或活性硅離子的含量來計算陰樹脂進堿再生時進堿時間、 進堿濃度和/或進堿流量。

　　8.根據權利要求7所述的監測方法，其特征在于，所述陰樹脂進堿再生條件： 控制進堿時間為80min，進堿濃度為3.5%，進堿流量為7t/h。

　　9.根據權利要求1～8任意一項所述的監測方法，其特征在于，在陽樹脂進酸再 生期間，所述取樣為每5min取樣洗脫液一次。

　　10.根據權利要求1～8任意一項所述的監測方法，其特征在于，在陰樹脂進堿再 生期間，所述取樣為每5min取樣洗脫液一次。

　　說明書

　　一種電廠凝結水處理用高速混床樹脂再生動態監測方法

　　技術領域

　　本發明涉及電廠凝結水的處理領域，具體的說，涉及一種電廠凝結水處理用高速 混床樹脂再生動態監測方法。

　　背景技術

　　在火力發電的生產過程中，作為發電機組工作介質的水在熱力系統中是循環使用 的，高質量的水汽品質是熱力設備安全經濟運行的重要條件之一，尤其是高速機組。 因此，作為給水重要組成部分的汽輪機凝結水進行凈化處理是必要的�；鹆Πl(fā)電廠的 汽輪機凝結水是蒸汽在汽輪機中做完功以后冷凝形成的。通常來說，凝結水應該是很 純凈的，但實際上在凝結水形成過程中或水汽循環過程中因某些原因會受到一定程度 的污染，增加了凝結水中的溶解鹽類和固體微粒。消除污染源雖然是防止凝結水污染 的根本辦法，但完全消除是不可能的，因此凝結水精處理就成為高參數火力發電機組 水處理的一項重要任務。

　　凝結水精處理系統主要是前置過濾器與高速混床的串連，混床內裝有陽樹脂和陰 樹脂的混合樹脂。凝結水中的陽離子與陽樹脂反應而被除去，陰離子與陰樹脂反應而 被除去。樹脂失效后，陽樹脂用酸再生，陰樹脂用堿再生。

　　目前，很多電廠的凝結水精處理系統高速混床中的樹脂再生參數大多是調試期間 根據理論計算出來的，而在運行期間當電廠水汽品質、樹脂量等條件發生變化時，沒 有合理的調整手段。由于各電廠凝結水中水質成分組成不同、雜質離子含量不同，因 此對于參考其他運行電廠的數據并不能保證再生參數條件的最優。

　　對于發表的論文或公開出版的專著的經驗數據，其主要是通過理論計算及推導得 來的，其主要是一個參考作用，也不能保證在各個電廠均能達到最優化。

　　樹脂廠家在出廠前進行的小型模擬試驗而得出的再生參數條件，由于其采用的均 為新樹脂，同時其水質條件不同，其得出的數據與現場運行的樹脂再生時的參數條件 可能存在一定的差距。

　　此時會產生兩種情況：一種是再生過程中進酸堿濃度、時間、流量等參數不足， 另一種是再生過程中進酸堿濃度、時間、流量等參數過量。前者會造成樹脂再生不徹 底，而解決這一問題的主要手段就是靠提高樹脂的再生頻率，這將導致凝結水精處理 系統再生用鹽酸、氫氧化鈉、除鹽水量較大，并且樹脂頻繁輸送導致樹脂磨損大，造 成精處理設備運行費用較高，同時也影響了設備的正常運行，甚至造成水汽品質合格 率較低。后者會造成再生資源的浪費，提高了再生成本。

　　發明內容

　　本發明的目的在于提供一種電廠凝結水處理用高速混床樹脂再生動態監測方法。

　　為達上述目的，一方面，本發明提供了一種電廠凝結水處理用高速混床樹脂再生 動態監測方法，所述方法包括將在陽樹脂進酸再生期間，取樣監測洗脫液中鈉離子、 銨離子的含量;以及，在陰樹脂進堿再生期間，取樣監測洗脫液中磷酸根離子和/或 活性硅離子的含量。

　　根據本發明的具體實施方案，其中優選還包括在陽樹脂進酸再生期間，以及，在 陰樹脂進堿再生期間，在取樣后分別監測其pH值及電導率。

　　根據本發明的具體實施方案，其中優選所述方法包括，在陽樹脂進酸再生期間， 監測洗脫液中鈉離子、銨離子的含量，直至鈉離子、銨離子含量分別小于其最高值的 1%;

　　根據本發明的具體實施方案，其中優選使用origin軟件，根據陽樹脂洗脫液中鈉 離子、銨離子的含量來計算陽樹脂進酸再生時進酸時間、進酸濃度和/或進酸流量。

　　根據本發明的具體實施方案，其中優選陽樹脂進酸再生的條件為：進酸時間為 55min，進酸濃度為3.5%，進酸流量為8t/h。

　　根據本發明的具體實施方案，其中進一步優選所述方法包括，在陰樹脂進堿再生 期間，監測洗脫液中磷酸根離子和/或活性硅離子的含量，直至磷酸根離子和/或活性 硅離子的含量分別小于其最高值的5%。

　　根據本發明的具體實施方案，其中優選使用origin軟件，根據陰樹脂洗脫液中磷 酸根離子和/或活性硅離子的含量來計算陰樹脂進堿再生時進堿時間、進堿濃度和/或 進堿流量。

　　根據本發明的具體實施方案，其中優選所述陰樹脂進堿再生條件：控制進堿時間 為80min，進堿濃度為3.5%，進堿流量為7t/h。

　　根據本發明的具體實施方案，其中進一步優選在陽樹脂進酸再生期間，所述取樣 為每5min取樣洗脫液一次。

　　根據本發明的具體實施方案，其中進一步優選在陰樹脂進堿再生期間，所述取樣 為每5min取樣洗脫液一次。

　　具體實施時，洗脫液中所述各離子濃度的最高值是在監測過程中確定。通常，隨 著洗脫時間的延長，洗脫液中所述各離子濃度呈先升高后降低的趨勢。

　　對本發明的技術方案做具體闡述如下：據統計，目前大部分電廠精處理高速混床 均采用氫型運行后自然轉型為銨型混床運行的方式。

　　當高速混床為銨型運行時，以除去水中NaCl為例，其交換反應式為：

　　上述反應的最終產物為NH4OH，其反應的完全程度與混床出水pH值和樹脂中 離子的組成有關。

　　按質量作用定律：

　　$K_{N{H}_4^{+}}^{{\mathrm{Na}}^{+}}=\frac{\left[\mathrm{RNa}\right]}{\left[{\mathrm{RNH}}_4\right]}\frac{\left[{\mathrm{NH}}_4^{+}\right]}{\left[{\mathrm{Na}}^{+}\right]}=0.75---\left(3\right)$

　　$K_{{\mathrm{OH}}^{-}}^{{\mathrm{Cl}}^{-}}=\frac{\left[\mathrm{RCl}\right]}{\left[\mathrm{ROH}\right]}\frac{\left[{\mathrm{OH}}^{-}\right]}{\left[{\mathrm{Cl}}^{-}\right]}=11.1---\left(4\right)$

　　如要求混床的出水水質為Na+<1μg/L和Cl-<1μg/L，則可按上式計算必要的樹 脂再生度。

　　$K_{N{H}_4^{+}}^{{\mathrm{Na}}^{+}}=\frac{\left[\mathrm{RNa}\right]}{\left[{\mathrm{RNH}}_4\right]}\frac{\left[{\mathrm{NH}}_4^{+}\right]}{\left[{\mathrm{Na}}^{+}\right]}---\left(5\right)$

　　移項得$\frac{\left[{\mathrm{RNH}}_4\right]}{\left[\mathrm{RNa}\right]}=\frac{1}{K_{{\mathrm{NH}}_4^{+}}^{{\mathrm{Na}}^{+}}}\frac{\left[{\mathrm{NH}}_4^{+}\right]}{\left[{\mathrm{Na}}^{+}\right]}---\left(6\right)$

　　將[RNa]=1–[RNH4]，代入式(6)得：

　　$\frac{\left[{\mathrm{RNH}}_4\right]}{1-\left[{\mathrm{RNH}}_4\right]}=\frac{1}{K_{{\mathrm{NH}}_4^{+}}^{{\mathrm{Na}}^{+}}}\frac{\left[{\mathrm{NH}}_4^{+}\right]}{\left[{\mathrm{Na}}^{+}\right]}---\left(7\right)$

　　如混床出水的pH為9時，則$\left[{\mathrm{OH}}^{-}\right]={[\mathrm{NH}}_4^{+}]=1\times {10}^{-5}\mathrm{mol}/L.$

　　要求出水$\left[{\mathrm{Na}}^{+}\right]=1\mathrm{\mu g}/L={10}^{-6}g/L=\frac{1\times {10}^{-6}}{23}=4.35{\times 10}^{-8}\mathrm{mol}/L,$將上述數據及 $K_{{\mathrm{NH}}_4^{+}}^{{\mathrm{Na}}^{+}}=0.75$代入式(7)，得

　　$\frac{\left[{\mathrm{RNH}}_4\right]}{1-\left[{\mathrm{RNH}}_4\right]}=\frac{1}{0.75}\frac{[10\times {10}^{-6}]}{[4.35\times {10}^{-8}]}=307$

　　[RNH4]=307(1-[RNH4])

　　$\left[\mathrm{RN}{H}_4\right]=\frac{307}{308}=0.9967$

　　即要求陽樹脂的再生度達到99.67%。

　　$K_{{\mathrm{OH}}^{-}}^{{\mathrm{Cl}}^{-}}=\frac{\left[\mathrm{RCl}\right]}{\left[\mathrm{RoH}\right]}\frac{\left[{\mathrm{OH}}^{-}\right]}{\left[{\mathrm{Cl}}^{-}\right]}---\left(8\right)$

　　移項得$\frac{\left[\mathrm{ROH}\right]}{\left[\mathrm{RCl}\right]}=\frac{1}{K_{{\mathrm{OH}}^{-}}^{{\mathrm{Cl}}^{-}}}\frac{\left[{\mathrm{OH}}^{-}\right]}{\left[{\mathrm{Cl}}^{-}\right]}---\left(9\right)$

　　將[RCl]=1–[ROH]，代入式(13)

　　$\frac{\left[\mathrm{ROH}\right]}{1-\left[\mathrm{ROH}\right]}=\frac{1}{K_{{\mathrm{OH}}^{-}}^{{\mathrm{Cl}}^{-}}}\frac{\left[{\mathrm{OH}}^{-}\right]}{\left[{\mathrm{Cl}}^{-}\right]}---\left(10\right)$

　　如要求出水$\left[{\mathrm{Cl}}^{-}\right]=1\mathrm{\mu g}/L=1{\times 10}^{-6}g/L=\frac{1.5\times 10^{-6}}{35.5}=2.8\times 10^{-8}\mathrm{mol}/L,$將上述數據 及$K_{{\mathrm{OH}}^{-}}^{{\mathrm{Cl}}^{-}}=11.1$代入式(10)，得

　　$\frac{\left[\mathrm{ROH}\right]}{1-\left[\mathrm{ROH}\right]}=\frac{1}{11.1}\times \frac{10\times {10}^{-6}}{2.8\times {10}^{-8}}=32.18$

　　[ROH]=32.18(1-[ROH])

　　[ROH]=0.97

　　即要求陰樹脂的再生度為97%。

　　因此為達到精處理出水水質的要求，必須保證陽樹脂再生度達到99.7%以上、陰 樹脂再生度達到97%以上。

　　精處理樹脂再生可以調整的所有參數條件為：陰樹脂再生時可以進行調整的不同 再生參數條件分別為進堿時間、置換時間、進堿濃度(%)、進堿流量 (t/h);陽樹脂再生時可以進行調整的不同再生參數條件分別為進酸時間、置 換時間、進酸濃度(%)、進酸流量(t/h)。由于置換時僅消耗除鹽水，且其用 量不大，只要置換時間能達到一定時間，其變化對試驗結果沒多大影響，因此，本發 明中沒有將置換時間作為正交試驗的因素，而是選擇進堿時間、進堿濃度(%)、 進堿流量(t/h)，進酸時間、進酸濃度(%)、進酸流量(t/h)作為正交試驗的 因素，通過設計一個3因素、3水平的正交試驗條件，確定陰、陽樹脂再生的不同再 生參數條件。在每次樹脂再生過程中，隔5分鐘取樣再生過程期間陽、陰樹脂的洗脫 液。在實驗室測試陽樹脂再生過程中洗脫液的酸度、鈉離子含量、銨離子含量及電導 率等數值;測試陰樹脂再生過程中洗脫液的堿度、氯離子含量、磷酸根離子含量、活 性硅含量及電導率等數值。根據每次再生過程的測試數據進行相應的數據處理，摸索 陽、陰樹脂再生洗脫液中酸、堿度及雜質離子的變化趨勢和規律。通過專用軟件對數 據進行曲線擬合和分析，總結出符合再生度要求的陰、陽樹脂的最優再生參數條件。

　　陰、陽樹脂正交試驗條件如下：

　　a陰樹脂再生時不同參數條件：3因素分別為進堿時間、進堿濃度(%)、 進堿流量(t/h);3水平分別為進堿時間(t1、t2、t3)、進堿濃度(c1、c2、c3)、進堿 流量(L1、L2、L3)。

　　b陽樹脂再生時不同參數條件：3因素分別為進酸時間、進酸濃度(%)、 進酸流量(t/h);3水平分別為進酸時間(t1、t2、t3)、進酸濃度(c1、c2、c3)、進酸 流量(L1、L2、L3)。

　　本發明通過正交試驗，得出以下結論：

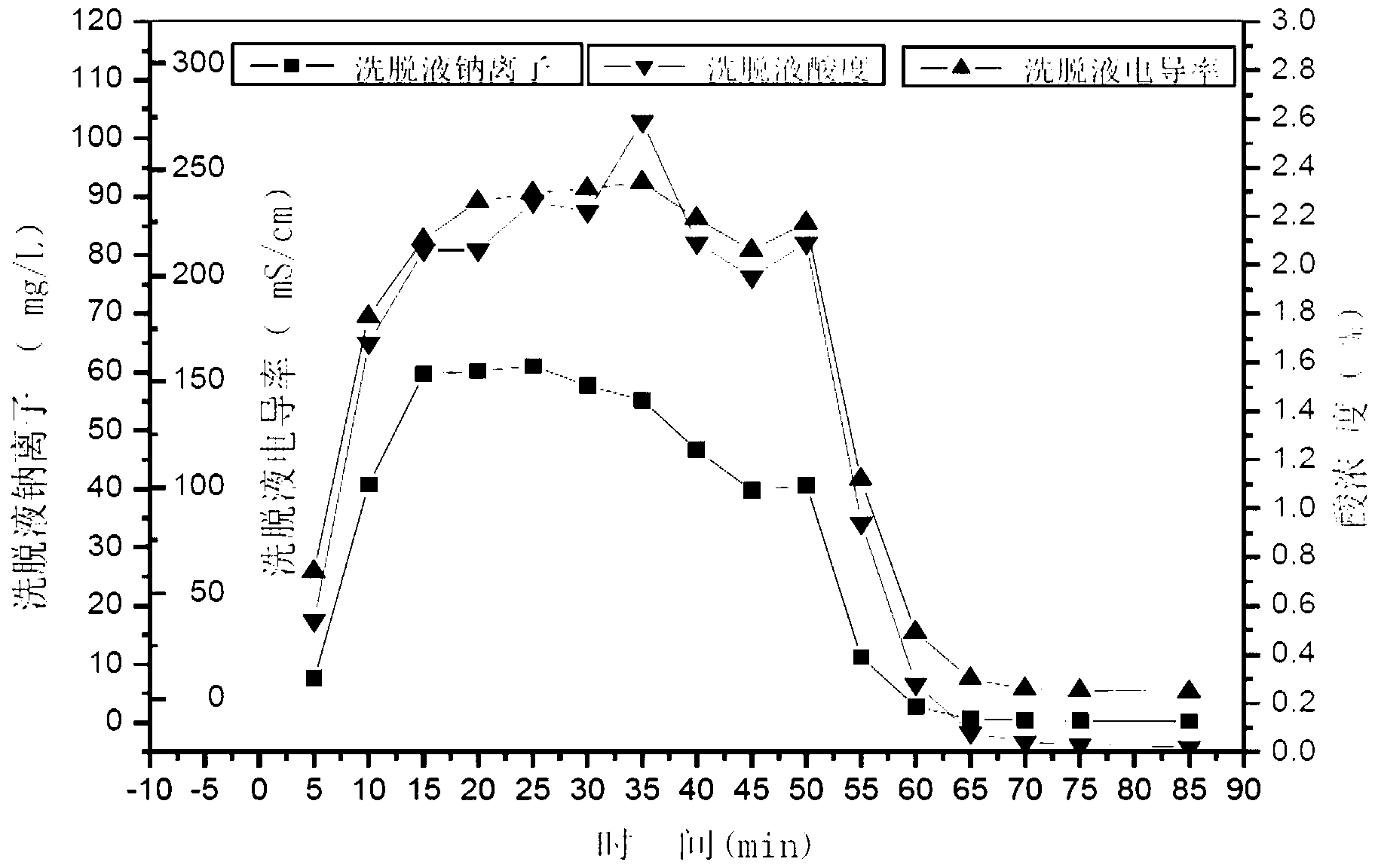

　　在進酸再生期間，當洗脫液中鈉離子、銨離子等雜質離子的含量小于其最高值的 1%時，陽樹脂的再生度能達到99.7%以上，此時陽樹脂再生度能滿足混床出水Na+< 1μg/L要求。

　　在進堿再生期間，當洗脫液中磷酸根離子和/或活性硅等雜質離子的含量小于其 最高值的5%時，陰樹脂的再生度能達到97%以上，此時陰樹脂再生度能滿足混床出 水Cl-<1μg/L要求。

　　本發明的方法可以適用于任何電廠的凝結水處理用高速混床樹脂再生。

　　其中對于凝結水高速混床樹脂均能適用。

　　根據本發明的具體實施方案，其中優選所述方法包括陽樹脂進酸再生期間，控制 進酸時間為55min，進酸濃度為3.5%，進酸流量為8t/h;陰樹脂進堿再生期間，控制 進堿時間為80min，進堿濃度為3.5%，進堿流量為7t/h。

　　綜上所述，本發明提供了一種電廠凝結水處理用高速混床樹脂再生動態監測方 法。本發明的方法具有如下優點：

　　本發明在樹脂再生過程中通過動態監測再生洗脫液中各種雜質離子的含量的變 化趨勢，并采取正交試驗及曲線擬合的方法，可以總結出不同電廠精處理樹脂再生時 的最優再生參數條件。通過在優化調整再生參數條件進行再生后，不僅可以節約再生 成本，提高精處理制水周期，更有利于改善精處理的出水水質，降低機組熱力系統腐 蝕和結垢的風險。對電廠精處理運行具有重要的指導意義和實用價值。

　　精處理再生過程中對其再生洗脫液進行動態監測試驗，可以準確監控陰、陽樹脂 再生狀態，找到陰、陽樹脂再生過程中的最優再生參數條件。在最優再生參數條件下 對樹脂進行再生后，不僅可以節約再生成本，節約水資源，同時能改善混床出水的水 質，降低熱力系統的腐蝕，具有顯著的經濟效益和社會效益。
