申請日2013.08.26

　　公開(公告)日2014.01.29

　　IPC分類號C02F103/28; C02F9/14

　　摘要

　　本實用新型公開了一種造紙廢水深度處理及回用裝置，包括通過管道依次相連的預處理裝置和深度處理裝置，其特征在于：所述的深度處理裝置包括膜生物流化床和反滲透膜分離裝置，所述的反滲透膜分離裝置的產水出口通過管道連接回用水池。本實用新型所述的造紙廢水深度處理及回用裝置用于造紙廢水深度處理，具有的有益效果為：經預處理后的造紙廢水采用膜生物流化床處理，能有效除去污染水體中氨氮、COD和其它難降解小分子有毒有機物等;采用砂濾、膜生物流化床、反滲透相結合的工藝處理造紙廢水，使得處理后的水可以回用于生產，節約了水資源，為造紙企業節約成本。

　　權利要求書

　　1.一種造紙廢水深度處理及回用裝置，包括通過管道依次相連的預處理裝置和深度處理裝置，其特征在于：所述的深度處理裝置包括膜生物流化床和反滲透膜分離裝置，所述的反滲透膜分離裝置的產水出口通過管道連接回用水池。

　　2.根據權利要求1所述的造紙廢水深度處理及回用裝置，其特征在于：所述的預處理裝置包括格柵。

　　3.根據權利要求2所述的造紙廢水深度處理及回用裝置，其特征在于：所述的預處理裝置還包括混凝沉淀池。

　　4.根據權利要求3所述的造紙廢水深度處理及回用裝置，其特征在于：所述的預處理裝置還包括砂濾池。

　　5.根據權利要求1-4任一權利要求所述的造紙廢水深度處理及回用裝置，其特征在于：還包括一芬頓反應器，所述的反滲透膜分離裝置的濃水出口通過管道與芬頓反應器連接。

　　說明書

　　一種造紙廢水深度處理及回用裝置

　　技術領域

　　本實用新型涉及廢水處理領域，特別涉及一種造紙廢水深度處理及回用裝置。

　　背景技術

　　造紙廢水是一種處理難度較大的工業廢水，一般通過物化法+生化使其中的污染物質得以降解。由于廢水本身所含污染物十分復雜，經處理后，出水雖能基本達到排放標準，但與廢水回用對水質的要求相距較遠，采用傳統活性炭過濾、多介質過濾等處理工藝實現廢水回用處理，只是一定程度降低出水懸浮物濃度，對污水中可溶性污染物如COD、氨氮和鹽分等無法進一步除去，而且傳統多級過濾工藝有流程長、占地面積大、產水水質不穩定等缺點。

　　造紙行業一般中水回用往往只限于生產過程的除渣、洗漿、漂洗等對水質要求不高的生產工藝，但是這些工段用水對COD、濁度、鐵等指標有一定要求，現有處理技術并不能滿足這些工段的水質要求。如果經一般處理后回用，會直接影響到紙張效果，必須采用先進的中水回用處理工藝，在原有污水達標排放的基礎上，進一步降低水中鐵、COD濃度。

　　膜生物流化床(MBFB)為以生物流化床為基礎，以粉末活性炭為載體，結合膜生物反應器工藝的固液分離裝置。該裝置集活性炭的物理吸附、微生物降解和膜的高效分離作用為一體，使廢水中難以降解的小分子有機物與在曝氣條件下處于流化狀態的活性炭粉末進行充分地傳質、混合，被吸附、富集在活性炭表面，使活性炭表面形成局部污染物濃縮區域;粉末活性炭同時也為微生物繁殖提供了特殊的表面，其多孔的表面吸附了大量微生物菌群，特別是以目標污染物為代謝底物的微生物菌群;同時，粉末活性碳對水體中溶解氧有很強的吸附能力，在高溶解氧條件下，微生物對富集在活性炭表面小分子有機物進行氧化分解，然后利用陶瓷膜分離系統將水和吸附了有機物的粉末活性炭等懸浮顆粒分開，通過錯流過濾，進一步凈化污水。該裝置已在美國、日本、英國、德國、南非、澳大利亞等國家和地區的污水和廢水處理領域得到推廣和應用。

　　發明內容

　　本實用新型的目的在于提供一種，能有效除去污染水體中氨氮、COD和其它難降解小分子有毒有機物等，使得處理后的水可以回用于生產，節約了水資源的造紙廢水深度處理及回用裝置。

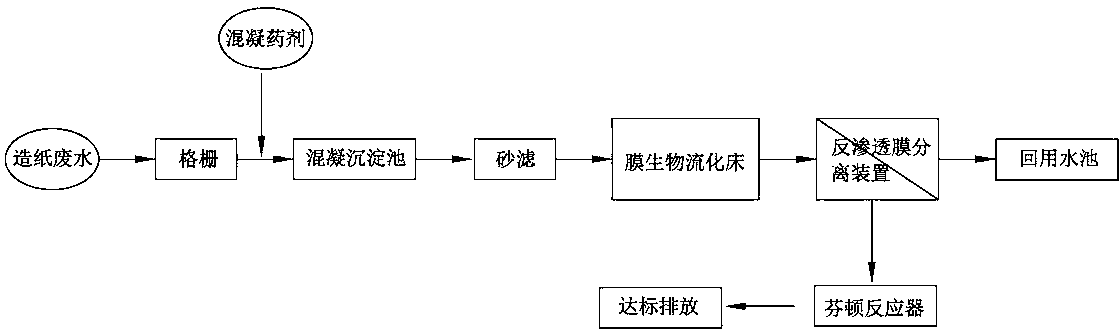

　　為達到上述目的，本實用新型所提出的技術方案為：一種造紙廢水深度處理及回用裝置，包括通過管道依次相連的預處理裝置和深度處理裝置，其特征在于：所述的深度處理裝置包括膜生物流化床和反滲透膜分離裝置，所述的反滲透膜分離裝置的產水出口通過管道連接回用水池。

　　進一步，所述的預處理裝置包括格柵。

　　進一步，所述的預處理裝置還包括混凝沉淀池。

　　進一步，所述的預處理裝置還包括砂濾池。

　　優選的，還包括一芬頓反應器，所述的反滲透膜分離裝置的濃水出口通過管道與芬頓反應器連接。

　　采用上述技術方案，本實用新型所述的造紙廢水深度處理及回用裝置用于造紙廢水深度處理，具有的有益效果為：

　　1) 經預處理后的造紙廢水采用膜生物流化床處理，能有效除去污染水體中氨氮、COD和其它難降解小分子有毒有機物等;

　　2) 采用砂濾、膜生物流化床、反滲透相結合的工藝處理造紙廢水，使得處理后的水可以回用于生產，節約了水資源，為造紙企業節約成本;

　　3) 反滲透濃水采用高級氧化裝置——芬頓反應器處理，處理后的水可以達標排放。
