申請日2013.08.27

　　公開(公告)日2014.02.12

　　IPC分類號D06B3/09

　　摘要

　　一種全棉筒子紗續缸染色裝置，它涉及紡織印染機械技術領域，前處理缸1的右側設置有第一水洗缸2，第一水洗缸2的右側設置有染色缸3，染色缸3的右側設置有第二水洗缸4，第二水洗缸4的右側設置有后處理缸6，第二水洗缸4的前側設置有皂洗缸5。本實用新型結構簡單，設計合理�？蓪�(shí)行前處理、染色、后處理三大污水零排放，有效減輕企業治污壓力，前、后處理及染后殘液中的助劑、染料余料可再生回用，不僅有效降低能耗及原材料成本，更有效降低治污成本，有利染色質量的穩定。

　　權利要求書

　　1.一種全棉筒子紗續缸染色裝置，其特征在于它包含前處理缸 (1)、第一水洗缸(2)、染色缸(3)、第二水洗缸(4)、皂洗缸(5)和后 處理缸(6)，前處理缸(1)的右側設置有第一水洗缸(2)，第一水洗缸 (2)的右側設置有染色缸(3)，染色缸(3)的右側設置有第二水洗缸 (4)，第二水洗缸(4)的右側設置有后處理缸(6)，第二水洗缸(4)的前 側設置有皂洗缸(5)。

　　說明書

　　一種全棉筒子紗續缸染色裝置

　　技術領域：

　　本實用新型涉及紡織印染機械技術領域，具體涉及一種染色裝 置。

　　背景技術：

　　染色裝置是一種用染料使纖維等材料著色的器械，對不同類的纖 維可選用染色牢度基本一致的染料，化學性質相異或互相干擾的染 料，可先后分浴對不同纖維進行染色，染色性能基本一致的可同浴染 色。

　　現有的全棉筒子紗(活性)染色，采用一缸到底，即染色的全部 流程在同一缸內完成，這樣一般需進液11次，排液11次，(即每染 1噸需耗水110噸，排液110噸)殘液排放量大，企業治污難，壓力 大。且現有的活性染料的上染率與其它棉用染料一樣，達不到100%， 實踐證實染后殘液中存有很多助劑與染料。

　　實用新型內容：

　　本實用新型的目的是提供一種全棉筒子紗續缸染色裝置，它很好 的運用多缸的結構使染色時達到節能減排的效果，且運用多重染色是 布料能夠達到100%的染色效果。

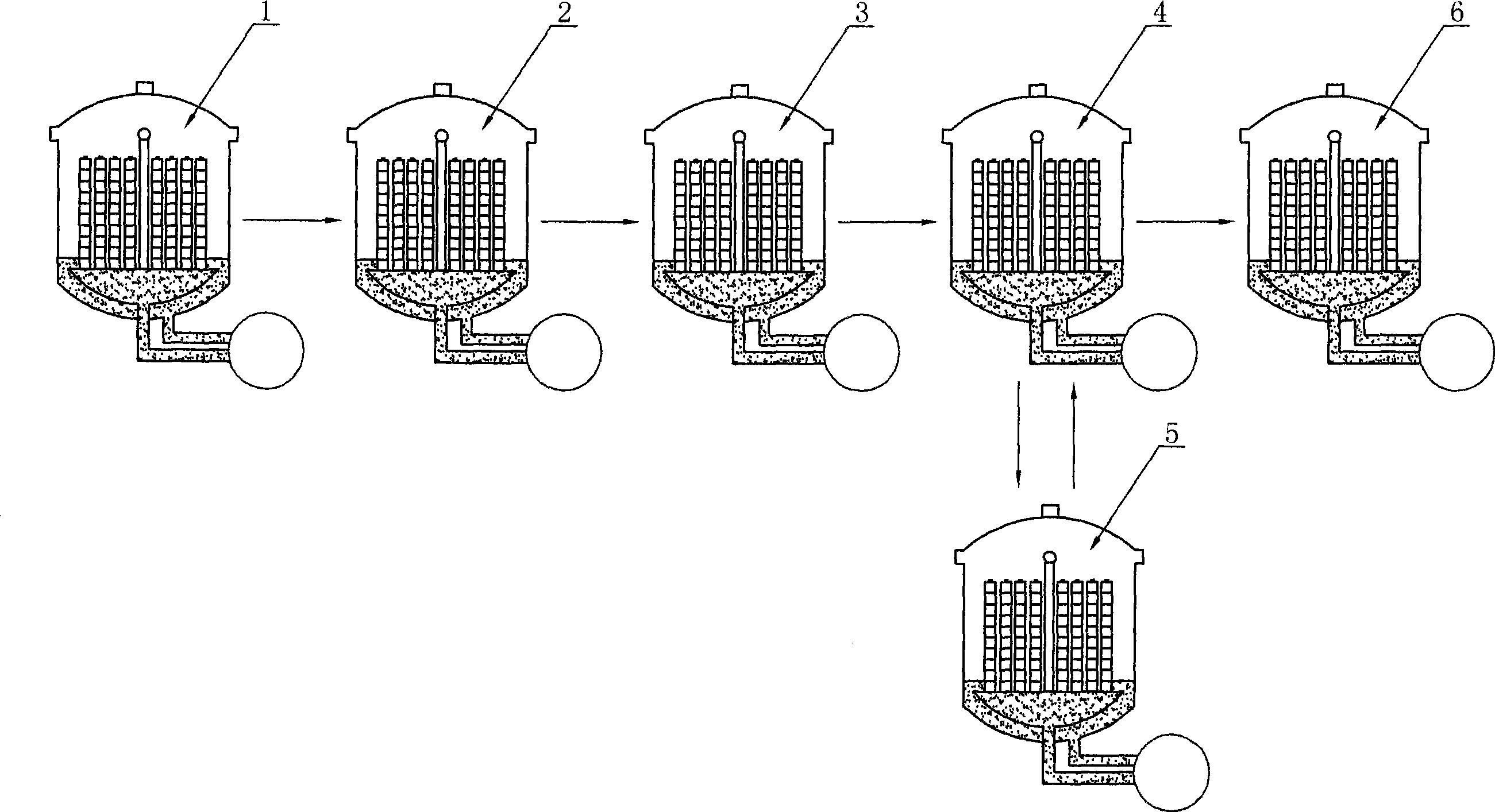

　　為了解決背景技術所存在的問題，本實用新型是采用以下技術方 案：它包含前處理缸1、第一水洗缸2、染色缸3、第二水洗缸4、皂 洗缸5和后處理缸6，前處理缸1的右側設置有第一水洗缸2，第一 水洗缸2的右側設置有染色缸3，染色缸3的右側設置有第二水洗缸 4，第二水洗缸4的右側設置有后處理缸6，第二水洗缸4的前側設 置有皂洗缸5。

　　本實用新型工作原理：先通過前處理缸1完成后，吊入第一水洗 缸2中，水洗完成后吊入染色缸3中，染色完成后吊入第二水洗缸4 中，水洗完成后，吊入皂洗缸5中，皂洗完成后排液，進行溫水洗， 溫水洗完成后，再吊入第二水洗缸4中，水洗完成后吊入后處理缸6 中，其中前處理缸1、染色缸3和后處理缸6可續缸，不需要排液， 第一水洗缸2、第二水洗缸4和皂洗缸5末道水洗可續缸，不需要排 液。

　　本實用新型具有以下有益效果：它結構簡單，設計合理。完成染 色全過程僅需進液5次，排液5次，即每染1噸可省60噸用水，減 少60噸排液，尤其可實行前處理、染色、后處理三大污水零排放， 有效減輕企業治污壓力，前、后處理及染后殘液中的助劑、染料余料 可再生回用，不僅有效降低能耗及原材料成本，更有效降低治污成本， 有利染色質量的穩定。
