申請日2010.04.23
公開(公告)日2010.09.22
IPC分類號C02F3/10
摘要
本發明屬水處理領域，涉及一種利用生物膜處理污水的方法及其設備。方法采用了生物膜載體，該生物膜載體浮于水面以上，通過具有毛細吸水作用的材料作為介質連接生物膜載體和水面以下的水體環境�？蓪㈩A(yù)先培養成熟的生物膜懸掛在水面以上，也可利用具有較強毛細吸水作用的介質將微生物菌種轉移到載體上培養富集。由此，所形成的生物膜與空氣直接接觸，氧傳遞速度快，水中可溶性污染物不斷轉移，通過該懸掛毛細傳質生物膜技術，可完全可滿足高濃度污染物好氧生物降解，屬于自然強化曝氣生物膜技術。本發明所提供的生物膜處理污水的方法，具有有機負荷高，供氧成本低，構建管理容易，運用靈活等優點;可以應用于污染河流的原位處理;可有效持續地進行污水凈化。

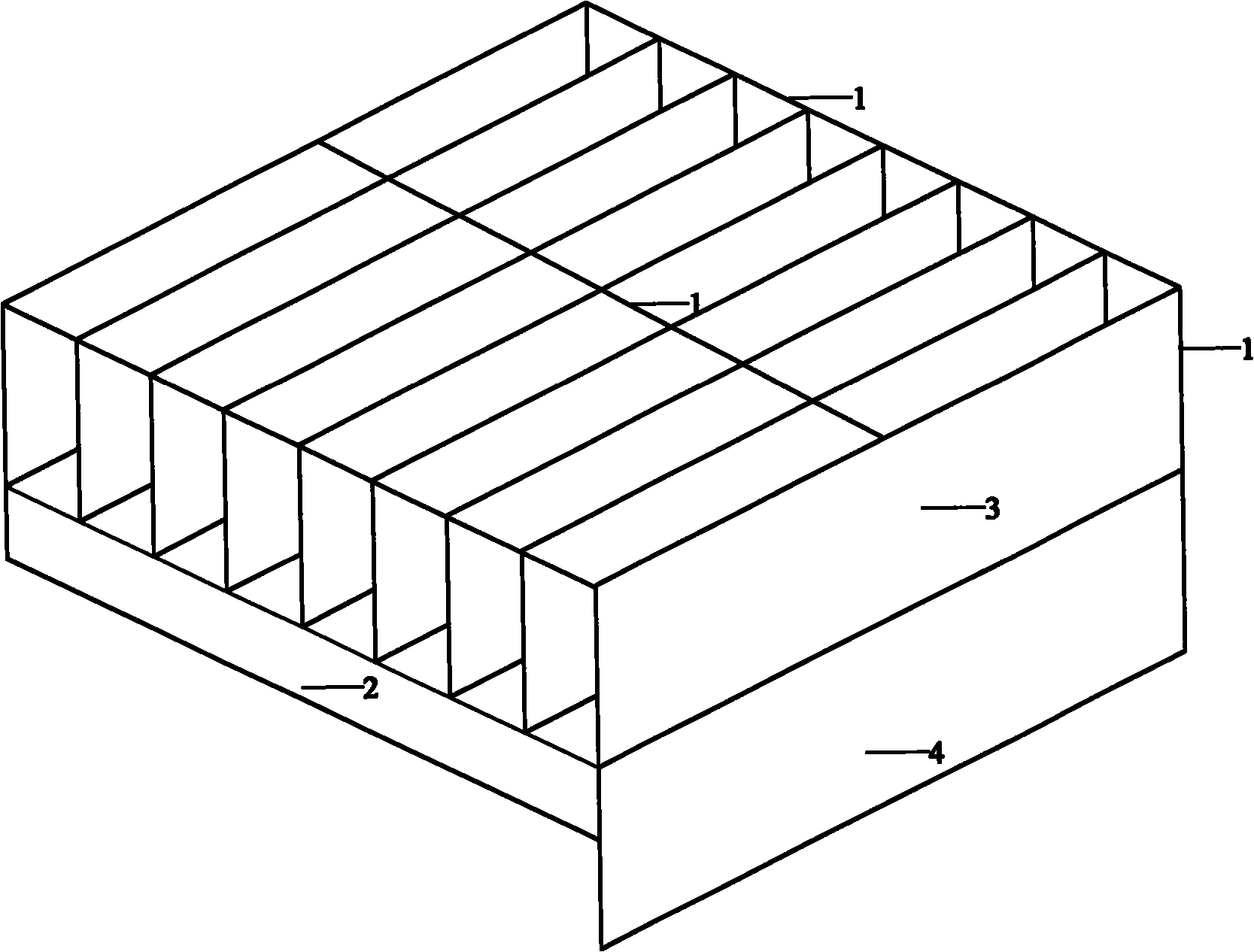

摘要附圖
權利要求書
1.一種生物膜處理污水的方法，其特征在于采用了生物膜載體，該生物膜載體懸掛在水面以上，通過具有毛細吸水作用的材料作為介質連接生物膜載體和水面以下的水體環境。
2.如權利要求1所述的生物膜處理污水的方法，其特征在于：所述的具有毛細吸水作用的材料是超細化學纖維;所述的生物膜載體是顆粒載體或片狀載體。
3.如權利要求2所述的生物膜處理污水的方法，其特征在于：所述的顆粒載體是沸石、砂子或陶粒;所述的片狀載體是厚度1-2mm的塑料片。
4.如權利要求2所述的生物膜處理污水的方法，其特征在于：所述的生物膜載體是通過附于懸浮在水面上的載體框架而懸掛于水上的。
5.如權利要求4所述的生物膜處理污水的方法，其特征在于：所述的載體框架由鐵絲構成，通過連接于泡沫板、薄木板或輕質塑料板上而懸浮于水面。
6.一種生物膜處理污水的設備，包括生物膜載體，其特征在于還包括可漂浮于水面的懸浮載體(2)及其上方的載體框架(1)，生物膜載體(3)附于載體框架(1)之上，具有毛細吸水作用的纖維(4)分別連接生物膜載體(3)和水面以下水體環境。
7.如權利要求6所述的生物膜處理污水的設備，其特征在于所述的具有毛細吸水作用的纖維(4)是超細化學纖維。
8.如權利要求6所述的生物膜處理污水的設備，其特征在于所述的生物膜載體(3)是沸石、砂子或陶粒的顆粒載體;或1-2mm厚塑料片的片狀載體。
9.如權利要求6所述的生物膜處理污水的設備，其特征在于所述的懸浮載體(2)是泡沫板、薄木板、輕質塑料中的一種;載體框架(1)是鐵絲。
10.如權利要求8所述的生物膜處理污水的設備，其特征在于所述的具有毛細吸水作用的纖維(4)是通過以下任一方法與生物膜載體(3)連接的：方法一，將顆粒載體(5)均勻的黏貼在超細纖維布(4)上，布的大部分懸掛在水面以上;方法二，將顆粒載體(5)粘合在無紡布(6)表面，超細纖維材料(4)通過與無紡布縫合，貼敷在顆粒載體上，懸掛在水面以上;方法三，選用片狀載體(7)將超細纖維布(4)包裹貼敷在其兩面，懸掛在水面上。
說明書
一種生物膜處理污水的方法及其設備
技術領域
本發明屬于水處理領域，具體涉及一種利用生物膜處理污水的方法及其設備。
背景技術
隨著經濟的快速發展，城市基礎設施發展跟不上人口的增加，大量的生活污水未經處理直接排入附近水體。許多城鎮河流接納大量污水，遠遠超過其自凈能力，嚴重的有機污染導致水中溶解氧快速消耗，河水由于厭氧呈現黑臭狀態，嚴重影響了城鎮居民的生產生活和區域水環境質量，甚至阻礙城市的發展。發展一種有效的治理技術，以控制污染、修復受破壞的河流生態系統，已經成為一種迫切的需要。
近年來，生物膜技術是被廣泛研究和采用的一種治理水體污染的技術。由于生物膜技術可在單位空間上固定富集大量具有降解功能的微生物，比較有利于流動水環境中有機物、氨氮等可生物降解污染物的去除，已成為采用較多且有效的污染河流原位生物治理技術之一。但是，目前已有的河流生物膜原位處理技術工藝，主要是借鑒污水處理中的接觸氧化工藝，生物膜及載體完全淹沒于水下，這樣的處理方式在河水有機物濃度較高時，易受水中低溶解氧的制約，出現厭氧狀態，目前提高水中溶解氧的方式主要是利用機械曝氣，運行和管理成本都比較高，不利于大面積水體上的應用，也難以長期有效地進行治理。
發明內容
本發明的目的在于針對現有技術的不足，提供一種無需曝氣處理，可廣泛應用的生物膜處理污水的方法。
本發明的另一個目的在于提供應用于該方法的設備。
本發明上述目的通過以下技術方案予以實現：
本發明提供了一種生物膜處理污水的方法，其特征在于采用了生物膜載體，該生物膜載體通過由懸浮于水面上的框架支撐而懸掛于水上的，通過具有毛細吸水作用的材料作為介質連接生物膜載體和水面以下的水體環境。
生物膜可通過異位掛膜獲得，即首先將生物膜載體上放置于待處理的污水中按傳統掛膜方法形成初始生物膜，然后再懸掛在水面以上;也可通過原位掛膜方式形成，即先將生物膜載體懸掛在水面上，污水中微生物會逐漸隨水一起通過毛細作用轉移到載體上培養富集，在載體表面形成生物膜。懸掛在水面以上的生物膜與空氣直接接觸，氧傳遞速度快，水中可溶性污染物通過毛細吸水作用的介質不斷轉移至生物膜上進行反應。通過該懸掛毛細傳質生物膜技術，可完全可滿足高濃度污染物好氧生物降解，屬于自然強化曝氣生物膜技術。
其中具有毛細吸水作用的材料是具有超強毛細吸水作用且耐腐蝕的一類織物材料，優選超細化學纖維。生物膜載體是顆粒載體或片狀載體：顆粒載體是沸石、砂子或陶粒;片狀載體是厚度1-2mm的塑料片。生物膜載體可以附于載體框架(由鐵絲構成)上，載體框架由于連接了泡沫板、薄木板或輕質塑等可以懸浮于水面上的材料，使得生物載體得以懸掛在水面上。
本發明同時提供了一種生物膜處理污水的設備，包括可漂浮于水面的懸浮載體及其上方的載體框架，生物膜載體附于載體框架之上，具有毛細吸水作用的纖維分別連接生物膜載體和水面以下水體環境。
包括生物膜載體和可漂浮于水面的懸浮載體(可以是泡沫板、薄木板或輕質塑料中的一種)及其上方的載體框架(可以是鐵絲)，生物膜載體(沸石、砂子或陶粒的顆粒載體;或1-2mm厚塑料片的片狀載體)附于載體框架之上，具有毛細吸水作用的纖維(超細化學纖維)分別連接生物膜載體和水面以下水體環境，由此不斷地將水中的污染物轉移至生物膜上，得以降解和凈化。
本發明通過大量實驗研究，從眾多的具有毛細吸水作用的織物中篩選出了毛細吸水作用較強且耐腐蝕的超細纖維織布，作為毛細傳質介質，結合傳統的生物膜載體，通過以下三種途徑將超細纖維材料與載體結合在一起：(1)將顆粒載體均勻的黏貼在超細纖維布上(如圖2所示)，布的大部分懸掛在水面以上;(2)二是顆粒載體粘合在無紡布表面，超細纖維材料通過與無紡布縫合，貼敷在顆粒載體上(如圖3所示)，懸掛在水面以上;(3)選用片狀載體，將超細纖維布包裹貼敷在其兩面(其縫合連接如圖4所示)，懸掛在水面上。這三種方式都要讓超細纖維材料下端浸入污水中，污水中微生物及污染物隨超細纖維布對水的芯吸作用向上傳遞到水面以上，微生物會附著在載體上，利用空氣中的氧氣氧化降解有機物氨氮等污染物，逐漸形成對污染物有穩定降解能力的生物膜單元，可根據具體的治理任務選擇生物膜單元數懸掛在懸浮支撐框架上構建出具體的處理裝置。
與現有技術相比，本發明具有以下有益效果：
(1)本發明所提供的生物膜處理污水的方法，具有有機負荷高，供氧成本低，構建管理容易，運用靈活等優點。
(2)本發明所提供的方法和設備解決了目前生物膜技術低溶解氧限制的問題，可以應用于污染河流的原位處理。
(3)本發明所提供的方法和設備，運行和制備成本低，可持續地進行污水凈化，凈化效果持續有效。
(4)本發明所提供的方法和設備由于無需曝氣裝置的加入，應用于住宅區具有零噪音的優點。
