申請日2015.07.10
公開(公告)日2015.10.07
IPC分類號C02F9/14
摘要
為解決現有污水處理設備占地面積大，能源消耗嚴重等問題，本發明提供一種無泵式深度污水處理一體化設備，屬于污水處理設備技術領域，包括調節池、缺氧池、好氧池、二沉池、砂濾器、清水池，二沉池內設置有砂濾器，調節池與缺氧池通過調節池氣提管連通，缺氧池與好氧池通過二者相鄰隔板底部的缺氧池過水洞連通，好氧池與二沉池通過二者相鄰隔板上的二沉池過水洞連通，二沉池與砂濾器通過砂濾導流槽連通，砂濾器與清水池通過清水管連通，清水池內設置有清水池氣提管。本發明將多個污水處理池研發設計為一體，占地面積小，節約了土地資源，本發明采用氣提方式代替泵提提供動力循環，大大降低了能源消耗，多級氧化處理，加大了污水的處理效果。
權利要求書

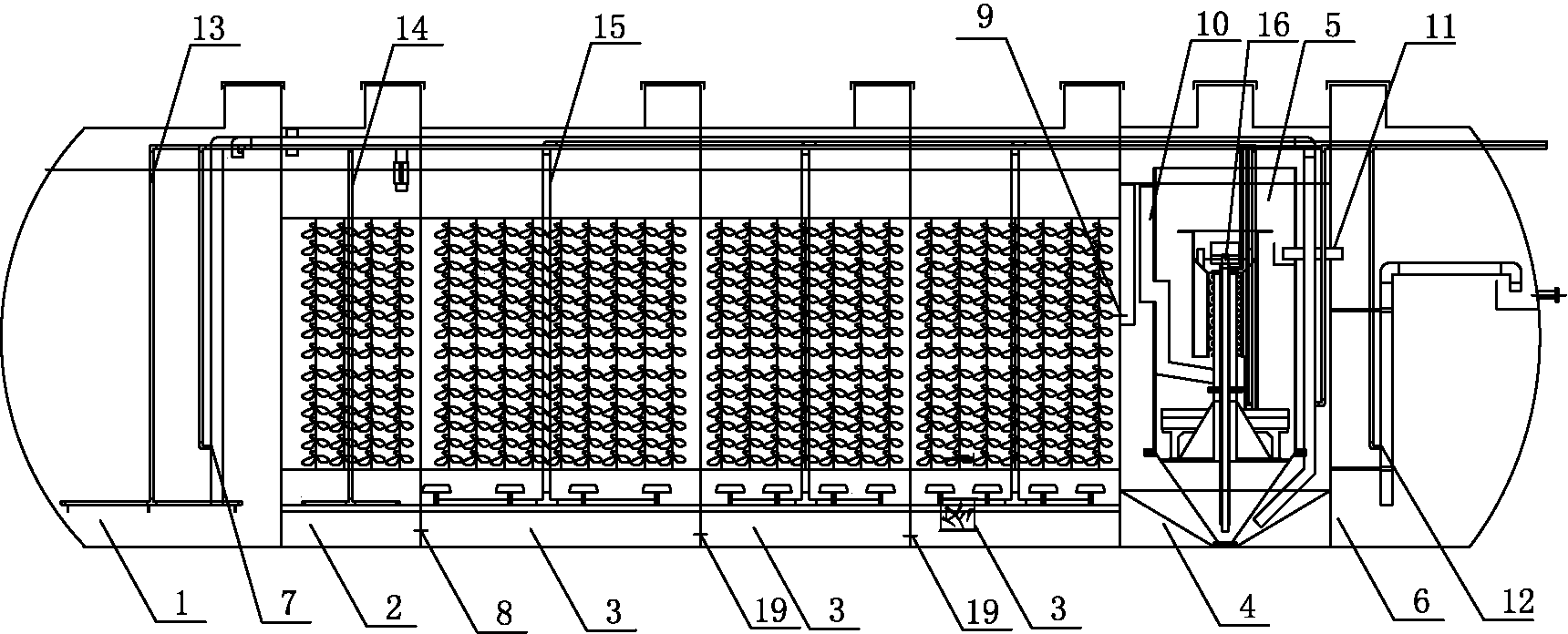

1.無泵式深度污水處理一體化設備，包括調節池(1)、缺氧池(2)、好氧池(3)、二沉池(4)、砂濾器(5)、清水池(6)，其特征在于：所述調節池(1)與缺氧池(2)通過調節池氣提管(7)連通，缺氧池(2)與好氧池(3)通過二者相鄰隔板上的缺氧池過水洞(8)連通，好氧池(3)與二沉池(4)通過二者相鄰隔板上的二沉池過水洞(9)連通;
二沉池(4)與砂濾器(5)通過砂濾導流槽(10)連通，砂濾器(5)與清水池(6)通過清水管(11)連通，清水池(6)內設置有清水池氣提管(12)。
2.根據權利要求1所述的無泵式深度污水處理一體化設備，其特征在于：還包括一外接分氣包，所述分氣包分別與調節池氣提管(7)、調節池曝氣管(13)、缺氧池曝氣管(14)、好氧池曝氣管(15)、砂濾器洗砂氣提管(16)、清水池氣提管(12)連通。
3.根據權利要求2所述的無泵式深度污水處理一體化設備，其特征在于：所述砂濾器(5)設置于二沉池(4)內，所述砂濾器(5)包括砂濾器外筒(17)和洗砂器(18);所述砂濾導流槽(10)穿設于所述砂濾器外筒(17)壁上。
4.根據權利要求3所述的無泵式深度污水處理一體化設備，其特征在于：所述好氧池(3)設置為1個以上，相鄰兩個好氧池(3)之間通過相鄰隔板上的好氧池過水洞(19)連通。
5.根據權利要求1至4任一所述的無泵式深度污水處理一體化設備，其特征在于：所述二沉池(4)底部設置有污泥回流氣提管(20)，污泥回流氣提管(20)包括污泥回流氣提氣管(21)與污泥回流管(22)，污泥回流氣提氣管(21)與分氣包連通，污泥回流管(22)與調節池(1)或缺氧池(2)連通。
6.根據權利要求5所述的無泵式深度污水處理一體化設備，其特征在于：所述洗砂器(18)內設置有回流臟水收集筒(23);所述回流臟水收集筒(23)內設置有污水回流氣提管(24)，所述污水回流氣提管(24)包括污水回流氣提氣管(25)與污水回流管(26);污水回流氣提氣管(25)與分氣包連通，污水回流管(26)與調節池(1)或缺氧池(2)連通。
7.根據權利要求6所述的無泵式深度污水處理一體化設備，其特征在于：所述好氧池(3)設置為3個，依次順序連通。
說明書
無泵式深度污水處理一體化設備
技術領域
本發明屬于污水處理設備技術領域，具體涉及一種將多個不同功能的污水處理池整合成一體的無泵式深度污水處理一體化設備。
背景技術
污水處理是環境保護和環境污染治理的重要部分，現有技術中，污水處理逐級進行，處理設備繁多龐大。根據各個污水處理設備的不同功能，一般包括調節池、缺氧池、好氧池、二沉池、砂濾器、清水池等污水處理設備，其中調節池、缺氧池、好氧池均設置有曝氣管路對池內進行曝氣處理，砂濾器內設置有洗砂氣提管對過濾石英砂進行循環清洗，二沉池內設置有沉淀斜板對污泥進行沉淀。上述各個處理設備連續設置，經前一級污水處理設備處理后的污水都是通過泵提的方式提到下一級處理設備�，F(xiàn)有技術中的上述污水處理設備設置分散，各個設備獨立，導致污水處理系統占地面積大，尤其是在土地資源相對緊張的城鎮，更是難以推廣應用，不利于污水的就地處理;各污水處理設備之間需要水泵提水流通，需要大量能源消耗，運行成本高昂，不利于節能降耗;各污水處理設備設置分散，需要多臺風機供氣，導致供氣管路復雜，能源消耗大;除此之外，現有污水處理設備需要專人值守維修，維護費用高。以上多種原因?qū)е挛鬯幚淼碾y度加大，不利于環境保護。
發明內容
本發明要解決的技術問題是：克服現有技術的不足，提供一種將多個不同功能的污水處理池整合成一體，并利用氣提代替水泵實現動力循環，將單一好氧池變更為多級好氧池進行氧化處理的無泵式深度污水處理一體化設備。
本發明解決其技術問題所采用的技術方案是：無泵式深度污水處理一體化設備，包括調節池、缺氧池、好氧池、二沉池、砂濾器、清水池，其特征在于：所述調節池與缺氧池通過調節池氣提管連通，缺氧池與好氧池通過二者相鄰隔板上的缺氧池過水洞連通，好氧池與二沉池通過二者相鄰隔板上的二沉池過水洞連通;
二沉池與砂濾器通過砂濾導流槽連通，砂濾器與清水池通過清水管連通，清水池內設置有清水池氣提管。
優選的，還包括一分氣包，所述分氣包分別與調節池氣提管、調節池曝氣管、缺氧池曝氣管、好氧池曝氣管、砂濾器洗砂氣提管、清水池氣提管連通。
優選的，所述砂濾器設置于二沉池內，所述砂濾器包括砂濾器外筒和洗砂器;所述砂濾導流槽穿設于所述砂濾器外筒壁上。
優選的，所述好氧池設置為1個以上，相鄰兩個好氧池之間通過相鄰隔板上的好氧池過水洞連通。
優選的，所述二沉池底部設置有污泥回流氣提管，污泥回流氣提管包括污泥回流氣提氣管與污泥回流管，污泥回流氣提氣管與分氣包連通，污泥回流管與調節池或缺氧池連通。
優選的，所述洗砂器內，設置有回流臟水收集筒;所述回流臟水收集筒內設置有污水回流氣提管，所述污水回流氣提管包括污水回流氣提氣管與污水回流管;污水回流氣提氣管與分氣包連通，污水回流管與調節池或缺氧池連通。
優選的，所述好氧池設置為3個，依次順序連通。
與現有技術相比，本發明的有益效果是：本發明無泵式污水深度處理一體化設備將多個污水處理池研發設計為一體，將原有單獨外置的砂濾器內置于二沉池內，以及所有走線管路全在一體化罐體內鋪設完成，是一種完全顛覆以往分散設計的全新“一體化”設計理念和技術。本發明一體化設計占地面積小，外觀簡單、漂亮，節約了土地資源，更適宜在城鎮化集中的地方推廣應用。本發明采用氣提方式代替泵提提供動力循環，整套污水處理系統只需要外接一臺風機供氣，直接省掉了現有技術中各污水處理池之間泵提所需要的4-6臺水泵，大大降低了能源消耗，節能環保的同時實現了自動化無人值守，減少了設備的維修點、工程造價以及運行費用。為達到更好的氧化反應，本發明將現有技術的單一的好氧池改為多級好氧池氧化處理的形式，根據處理水量的不同，好氧池腔室數也不同。二沉池和砂濾器內分別增設污泥回流氣提管和污水回流氣提管，使經初次處理的污泥污水再次回流到設備前端進行二次處理，污泥污水的二次處理加大了污水的處理效果，提高了污水處理等級。
