申請日2015.07.24
公開(公告)日2015.10.28
IPC分類號C02F11/12
摘要
本發明公開了一種板式處理含油污泥干燥蒸發系統及工藝，該系統包括有蒸發器，在蒸發器內間隔設置有多個換熱板，在蒸發器內設有與換熱板相連接的換熱機構，在換熱板上方的蒸發器內設有噴淋裝置，在蒸發器內設有污泥刮刀裝置，在蒸發器底部設有污泥排放裝置。該工藝：將泥漿泵送至蒸發器的噴淋裝置，并噴灑在換熱板上;向換熱管的進口端輸入蒸汽對換熱板，使換熱板上因重力作用緩慢下降的泥漿被加熱蒸發至干燥;開啟污泥刮刀裝置將污泥刮下;將從換熱板落入泥斗的干燥污泥輸送到蒸發器外。本發明的目的提供一種結構簡單，可實現對泥漿類物質的蒸發濃縮到干燥一次完成，且含油污泥干燥效果好，干燥速度快的板式處理含油污泥干燥蒸發系統及工藝。
權利要求書

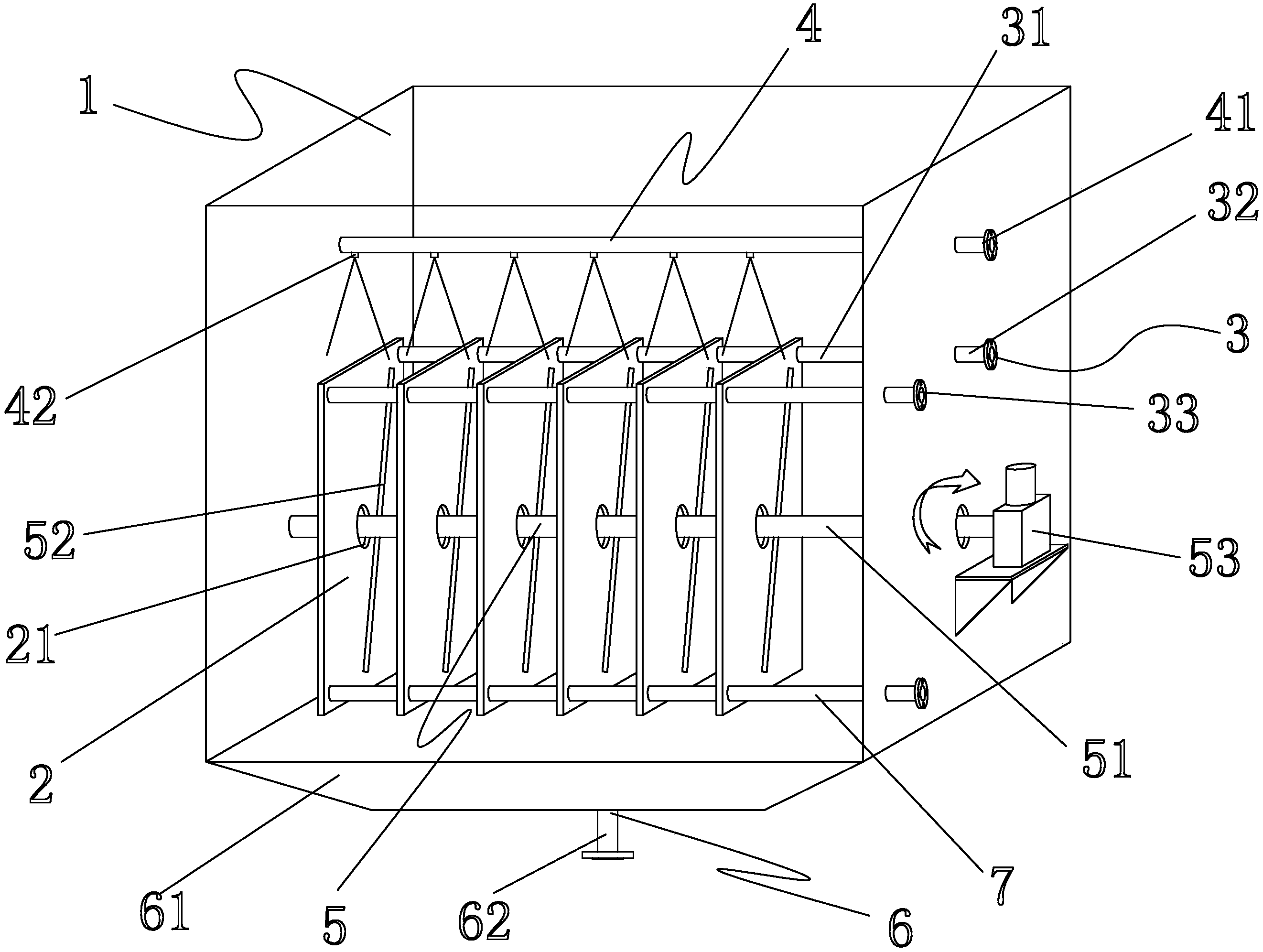

1.一種板式處理含油污泥干燥蒸發系統，包括有蒸發器(1)， 其特征在于：在所述蒸發器(1)內間隔設置有多個換熱板(2)，在 所述蒸發器(1)內設有與所述換熱板(2)相連接的換熱機構(3)， 在所述換熱板(2)上方的蒸發器(1)內設有能將泥漿噴灑至表面的 噴淋裝置(4)，在所述蒸發器(1)內設有能將換熱板(2)上干燥污 泥刮下的污泥刮刀裝置(5)，在所述蒸發器(1)底部設有污泥排放 裝置(6)。
2.根據權利要求1所述的一種板式處理含油污泥干燥蒸發系 統，其特征在于所述污泥刮刀裝置(5)包括有設置在蒸發器(1)內 的旋轉軸(51)，在換熱板(2)中間設有連通孔(21)，所述旋轉軸 (51)穿過所述連通孔(21)，在所述旋轉軸(51)上設有能將換熱 板(2)上干燥污泥刮下的刮刀(52)，所述旋轉軸(51)一端通過軸 承連接在蒸發器(1)內，所述旋轉軸(51)另一端伸出蒸發器(1) 并與驅動電機(53)相連接。
3.根據權利要求1所述的一種板式處理含油污泥干燥蒸發系 統，其特征在于所述換熱機構(3)包括有換熱管(31)，所述換熱管 (31)分別與換熱板(2)上部連接，所述換熱管(31)的進口端(32) 與出口端(33)分別設置在蒸發器(1)外壁上。
4.根據權利要求3所述的一種板式處理含油污泥干燥蒸發系 統，其特征在于在所述換熱板(2)下部分別連接有冷凝水出水管(7)， 所述冷凝水出水管(7)一端伸出蒸發器(1)。
5.根據權利要求1所述的一種板式處理含油污泥干燥蒸發系 統，其特征在于所述噴淋裝置(4)包括有設置在換熱板(2)上方的 噴淋管(41)，在所述噴淋管(41)下端噴嘴(42)，所述噴淋管(41) 進料端伸出蒸發器(1)。
6.根據權利要求1所述的一種板式處理含油污泥干燥蒸發系 統，其特征在于所述污泥排放裝置(6)包括有設置在蒸發器(1)底 部的泥斗(61)，在所述泥斗(61)下端設有污泥排放口(62)。
7.一種板式處理含油污泥干燥蒸發工藝，其特征在于包括以 下步驟：
A、將泥漿泵送至蒸發器(1)的噴淋裝置(4)，通過噴嘴將泥 漿均勻的噴灑在換熱板(2)上;
B、向換熱管(31)的進口端(32)輸入蒸汽對換熱板(2)加 熱，使換熱板(2)上因重力作用緩慢下降的泥漿被加熱蒸發至干燥;
C、開啟污泥刮刀裝置(5)的驅動電機(53)使旋轉軸上的刮 刀(52)旋轉緩慢旋轉將換熱板(2)上干燥后的污泥刮下;
D、開啟連接在污泥排放裝置(6)的泥斗(61)上的污泥輸送 泵將從換熱板(2)落入泥斗(61)的干燥污泥輸送到蒸發器(1)外。
說明書
一種板式處理含油污泥干燥蒸發系統及工藝
技術領域
本發明涉及一種板式處理含油污泥干燥蒸發系統，本發明還涉及 一種采用上述系統處理含油污泥的工藝。
背景技術
含油污泥是指原油或成品油混入泥土或其他介質，其中的油份不 能直接回收而可能造成環境污染的多種形態的混合物。含油污泥按來 源可分為三種不同類型：
(1)鉆井污泥
鉆井污泥主要源自鉆井完井作業過程中的廢棄鉆井完井液，巖 屑，鉆井設備運行、維修產生的少量的廢棄潤滑油以及作業廢水與井 場地表泥土砂粒的混合物。鉆井污泥含油量較低、粘度大、顆粒細、 脫水難，處理難度大，嚴重影響生態環境。
(2)油田采油、集輸過程產生含油污泥
油田采油過程中產生的含油污泥主要來自試采放噴、酸化、壓 裂、維修作業、管線穿孔而產生的落地原油及含油污泥。集輸系統含 油污泥主要來源于接轉站、聯合站的油罐、沉降罐、污水罐、隔油池、 輕烴加工廠、天然氣凈化裝置清除出來的油沙、油泥，油品儲罐在儲 存油品時，油品中的少量機械雜質、沙粒、泥土、重金屬鹽類以及石 蠟和瀝青質等重油性組分沉積在油罐底部，形成罐底油泥。這類污泥 的含油率在10～40%之間，含水率在40%～90%之間。
(3)煉油廠含油污泥
煉油廠的含油污泥主要來源于污水處理站隔油池底泥、浮選池浮 渣、原油罐底泥等，俗稱“三泥”。這些含油污泥組成各異，通常含 油率在10%～50%之間，含水率在40%～90%之間，同時伴有一定 量的固體。
我國石油、石化行業中，平均每年產生的鉆井污泥、罐底泥、池 底泥等各種含油污泥達上百萬噸。根據《國家危險廢物名錄》(編號 HW08)規定，油田含油污泥屬于危險廢物管理的范圍�！秶�(guó)家清潔生 產促進法》要求必須對含油污泥進行無害化處理。含油污泥的污染治 理技術已日益引起各級領導的重視。因此，從環境保護和回收能源， 以及清潔生產的角度出發，加大處理含油污泥的力度，尋找一種經濟 有效的適合油田含油污泥的處理及利用技術，開展含油污泥無害化處 理十分必要，污泥資源化利用將是今后最終處置的根本方式。
2、含油污泥處理方法
目前國內一般處理含油污泥的方法有：焚燒法、生物處理法、自 然干化法、化學熱洗法等。
焚燒法是經過預先脫水濃縮預處理后的含油污泥，送至焚燒爐進 行焚燒，溫度800～850℃，經30min焚燒即可完畢，焚燒后的灰渣 需進一步處理。焚燒處理法優點是污泥經焚燒后，多種有害物幾乎全 部除去，減少了對環境的危害，廢物減容效果好，處理比較安全，缺 點是耗能大，焚燒過程中產生了二次污染，油資源沒有得到回收利用， 浪費了寶貴的資源;生物處理法需將含油污泥進行生物降解，歷時較 長，同樣油資源沒有得到回收利用;自然干化法依靠蒸發脫水，占地 面積大，易產生二次污染�；瘜W(xué)熱洗對含油量較高、乳化較輕的落地 原油和油砂的原油回收處理應用較多。分離后的污泥殘?jiān)看笥?90%且含有大量的化學藥劑，須進一步濃縮脫水處理，處理成本較高， 自動化程度低，工藝流程冗長、復雜，機械故障隱患較多。
可見盡管處理的方法很多，但都由于投資、處理后殘留有毒有害 物質含量超標以及運行成本高等原因，含油污泥處理問題一直沒有在 國內規模應用。
現有用于含油污泥干燥的系統其結構復雜，而且脫水效果相對較 差，不能滿足生產的需求。
故此，現有的含油污泥干燥系統及處理工藝均有待于進一步完 善。
發明內容
本發明的目的是為了克服現有技術中的不足之處，提供一種結構 簡單，可實現對泥漿類物質的蒸發濃縮到干燥一次完成，且含油污泥 干燥效果好，干燥速度快的板式處理含油污泥干燥蒸發系統;
本發明的另一個目的是提供一種采用上述板式處理含油污泥干 燥蒸發系統處理含油污泥的工藝。
為了達到上述目的，本發明采用以下方案：
一種板式處理含油污泥干燥蒸發系統，包括有蒸發器，其特征在 于：在所述蒸發器內間隔設置有多個換熱板，在所述蒸發器內設有與 所述換熱板相連接的換熱機構，在所述換熱板上方的蒸發器內設有能 將泥漿噴灑至表面的噴淋裝置，在所述蒸發器內設有能將換熱板上干 燥污泥刮下的污泥刮刀裝置，在所述蒸發器底部設有污泥排放裝置。
如上所述的一種板式處理含油污泥干燥蒸發系統，其特征在于所 述污泥刮刀裝置包括有設置在蒸發器內的旋轉軸，在換熱板中間設有 連通孔，所述旋轉軸穿過所述連通孔，在所述旋轉軸上設有能將換熱 板上干燥污泥刮下的刮刀，所述旋轉軸一端通過軸承連接在蒸發器 內，所述旋轉軸另一端伸出蒸發器并與驅動電機相連接。
如上所述的一種板式處理含油污泥干燥蒸發系統，其特征在于所 述換熱機構包括有換熱管，所述換熱管分別與換熱板上部連接，所述 換熱管的進口端與出口端分別設置在蒸發器外壁上。
如上所述的一種板式處理含油污泥干燥蒸發系統，其特征在于在 所述換熱板下部分別連接有冷凝水出水管，所述冷凝水出水管一端伸 出蒸發器。
如上所述的一種板式處理含油污泥干燥蒸發系統，其特征在于所 述噴淋裝置包括有設置在換熱板上方的噴淋管，在所述噴淋管下端噴 嘴，所述噴淋管進料端伸出蒸發器。
如上所述的一種板式處理含油污泥干燥蒸發系統，其特征在于所 述污泥排放裝置包括有設置在蒸發器底部的泥斗，在所述泥斗下端設 有污泥排放口。
一種板式處理含油污泥干燥蒸發工藝，其特征在于包括以下步 驟：
A、將泥漿泵送至蒸發器的噴淋裝置，通過噴嘴將泥漿均勻的 噴灑在換熱板上;
B、向換熱管的進口端輸入蒸汽對換熱板加熱，使換熱板上因 重力作用緩慢下降的泥漿被加熱蒸發至干燥;
C、開啟污泥刮刀裝置的驅動電機使旋轉軸上的刮刀旋轉緩慢 旋轉將換熱板上干燥后的污泥刮下;
D、開啟連接在污泥排放裝置的泥斗上的污泥輸送泵將從換熱 板落入泥斗的干燥污泥輸送到蒸發器外。
綜上所述，本發明相對于現有技術其有益效果是：
一、本發明適用于高粘度泥漿類物料的蒸發干燥，可實現對泥漿 類物質的蒸發濃縮到干燥一次完成;
二、本發明中噴淋裝置能將進液泥漿均勻噴灑于換熱板組上方， 確保干燥時受熱均勻，干燥效率高;
三、本發明中加熱蒸汽通入換熱板內腔體中，被加熱物料被噴淋 至加熱板外表面，加熱蒸汽能量傳遞給被加熱物料，物料被蒸發，換 熱板內腔體中的蒸汽被冷凝，蒸發干燥效果好;
四、本發明中換熱板可組合自由安裝，可根據設計蒸發量自由增 減換熱板組件來達到設計要求，安裝簡單;
五、本發明中污泥刮刀裝置能有效將換熱板上被干燥的污泥刮 下，被干燥污泥及時清理也可保證換熱板組與被干燥物料充分接觸， 提高干燥效率，結構簡單，使用方便;
六、本發明中污泥排放裝置能快速方便的收集從換熱板上刮下的 干燥污泥
