電鍍廢水中含有有毒的重金屬污染物，Ｃｒ（ＶＩ）便是其中之一。目前，處理含鉻電鍍廢水通常采用離子交換、氧化沉淀、反滲透及吸附等方法。其中，吸附法具有成本低、處理效果好等優(yōu)點(diǎn)，因而得到了廣泛的研究�；钚蕴渴且环N應(yīng)用廣泛的吸附劑。改性能進(jìn)一步提高活性炭的吸附性能。本文采用硫酸和硝酸錳溶液制備了改性活性炭Ｈ－ＡＣ和Ｍｎ－Ｈ－ＡＣ，并探討了不同活性炭吸附劑對廢水中Ｃｒ（ＶＩ）去除率的影響。
１實(shí)驗(yàn)
１．１實(shí)驗(yàn)材料及儀器
實(shí)驗(yàn)材料：活性炭；硝酸錳溶液（質(zhì)量分?jǐn)?shù)為５０％）、硫酸、二苯碳酰二肼、高錳酸鉀、重鉻酸鉀，以上試劑均為分析純。
儀器：７９－１型磁力攪拌器，ＬＸＪ－ＩＩ型離心機(jī)，ＤＨＧ－９０５５型電熱恒溫鼓風(fēng)干燥箱，ＵＶ－４８０２型分光光度計(jì)，ＬＸＪ－ＩＩ型高溫箱式爐。
１．２改性活性炭的制備
Ｈ－ＡＣ的制備：
（１）稱取一定量的活性炭，并將其與質(zhì)量分?jǐn)?shù)為１５％的硫酸溶液按１∶８的質(zhì)量體積比進(jìn)行混合；
（２）在６０℃的水浴中攪拌５ｈ；
（３）經(jīng)離心洗滌后，于１２０℃下過夜干燥，即得到Ｈ－ＡＣ。
Ｍｎ－Ｈ－ＡＣ的制備：
（１）稱�。担埃纾龋粒茫⑵渲糜冢玻埃埃埃恚痰牟Ａ�；
（２）向其中加入質(zhì)量分?jǐn)?shù)為５０％的硝酸錳溶液１５０ｍＬ，并加去離子水稀釋至１０００ｍＬ；
（３）在磁力攪拌器上攪拌１ｈ；
（４）經(jīng)離心洗滌后，于１２０℃下干燥８ｈ，再于２５０℃下活化５ｈ，即得到Ｍｎ－Ｈ－ＡＣ。
１．３吸附實(shí)驗(yàn)
使用重鉻酸鉀溶液模擬含鉻電鍍廢水，其中Ｃｒ（ＶＩ）的質(zhì)量濃度為３０ｍｇ／Ｌ。�。保埃埃恚棠M廢水于錐形瓶中，并調(diào)節(jié)其ｐＨ值。向錐形瓶中加入一定量的吸附劑后，在磁力攪拌器上攪拌反應(yīng)一段時(shí)間。反應(yīng)期間進(jìn)行間隔取樣，并采用高錳酸鉀氧化－二苯碳酰二肼分光光度法測定廢水中Ｃｒ（ＶＩ）的質(zhì)量濃度，進(jìn)而計(jì)算Ｃｒ（ＶＩ）的去除率。
２結(jié)果與討論
２．１不同吸附劑對Ｃｒ（ＶＩ）的吸附效果

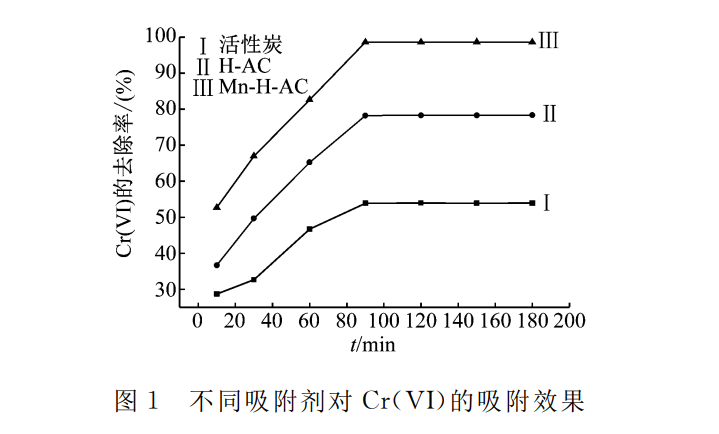

在吸附劑的投加量０．３ｇ、廢水初始ｐＨ值６、吸附反應(yīng)溫度２５℃的條件下，研究了不同吸附劑對Ｃｒ（ＶＩ）的吸附效果，結(jié)果見圖１。由圖１可知：隨著吸附反應(yīng)時(shí)間的延長，三種吸附劑對Ｃｒ（ＶＩ）的去除率均先增大，９０ｍｉｎ后Ｃｒ（ＶＩ）的去除率趨于穩(wěn)定。此外，三種吸附劑對Ｃｒ（ＶＩ）的去除能力大小為Ｍｎ－Ｈ－ＡＣ＞Ｈ－ＡＣ＞活性炭。在硫酸活化過程中，活性炭表面的酸性官能團(tuán)增加，同時(shí)活性炭表面的電荷性質(zhì)發(fā)生變化，使其對Ｃｒ（ＶＩ）的吸附容量提高。經(jīng)Ｍｎ進(jìn)一步改性后，會(huì)形成大量的Ｍｎ≡Ｃ—ＯＨ結(jié)合體，該結(jié)合體能進(jìn)一步提高Ｃｒ（ＶＩ）的去除率［７－８］。由于Ｍｎ－Ｈ－ＡＣ對Ｃｒ（ＶＩ）具有較高的去除能力，所以對其處理Ｃｒ（ＶＩ）的工藝條件進(jìn)行研究。
２．２Ｍｎ－Ｈ－ＡＣ的投加量對Ｃｒ（ＶＩ）吸附效果的影響

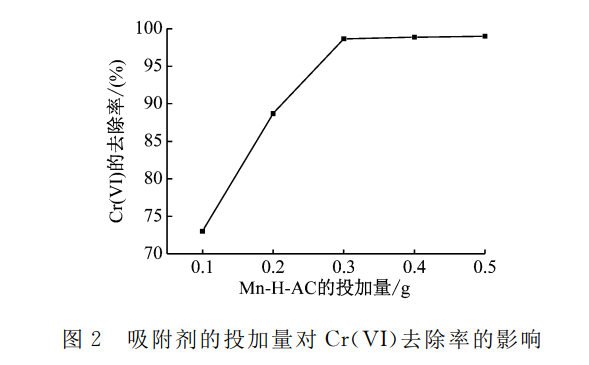

在廢水初始ｐＨ值６、吸附反應(yīng)時(shí)間９０ｍｉｎ、吸附反應(yīng)溫度２５℃的條件下，研究了ＭｎＨＡＣ的投加量對Ｃｒ（ＶＩ）去除率的影響，結(jié)果如圖２所示。由圖２可知：當(dāng)Ｍｎ－Ｈ－ＡＣ的投加量小于０．３ｇ時(shí)，隨著Ｍｎ－Ｈ－ＡＣ投加量的增加，Ｃｒ（ＶＩ）的去除率逐漸增大；當(dāng)Ｍｎ－Ｈ－ＡＣ的投加量大于０．３ｇ之后，Ｃｒ（ＶＩ）的去除率無顯著變化。這表明適量的Ｍｎ－Ｈ－ＡＣ能夠?yàn)槲椒磻?yīng)提供足夠多的活性位點(diǎn)，使得Ｃｒ（ＶＩ）的去除率達(dá)到較大值。
２.３廢水初始ｐＨ值對Ｃｒ（ＶＩ）吸附效果的影響

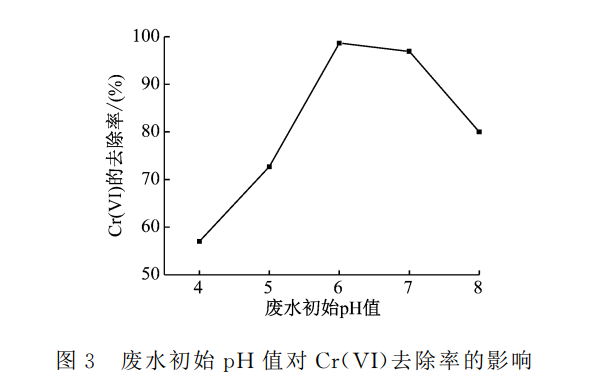

在Ｍｎ－Ｈ－ＡＣ的投加量０．３ｇ、吸附反應(yīng)時(shí)間９０ｍｉｎ、吸附反應(yīng)溫度２５℃的條件下，研究了廢水初始ｐＨ值對Ｃｒ（ＶＩ）去除率的影響，結(jié)果如圖３所示。由圖３可知：廢水初始ｐＨ值對Ｃｒ（ＶＩ）的去除率影響顯著。隨著廢水初始ｐＨ值的增加，Ｃｒ（ＶＩ）的去除率呈現(xiàn)出先增大后減小的趨勢。當(dāng)廢水初始ｐＨ值為６時(shí)，Ｃｒ（ＶＩ）的去除率最高。這主要與Ｃｒ（ＶＩ）在廢水中的存在形式及Ｍｎ－Ｈ－ＡＣ的表面電荷有關(guān)。
２．４吸附反應(yīng)溫度對Ｃｒ（ＶＩ）吸附效果的影響

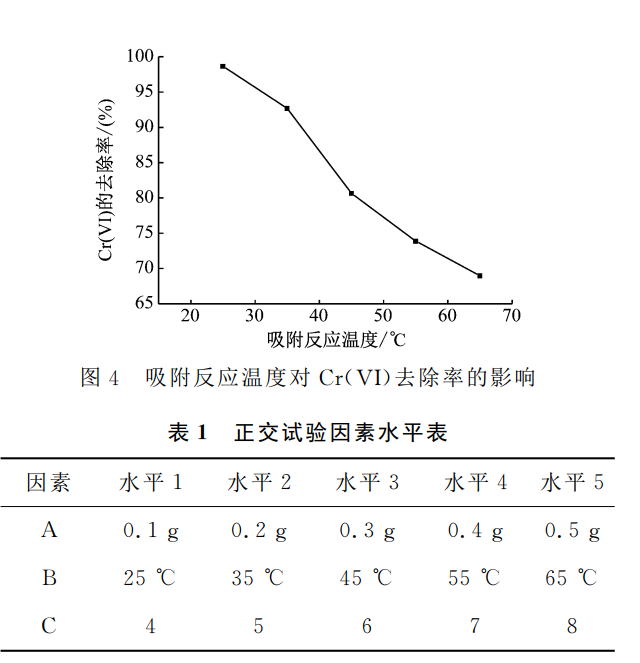

在Ｍｎ－Ｈ－ＡＣ的投加量０．３ｇ、廢水初始ｐＨ值６、吸附反應(yīng)時(shí)間９０ｍｉｎ的條件下，研究了吸附反應(yīng)溫度對Ｃｒ（ＶＩ）去除率的影響，結(jié)果如圖４所示。由圖４可知：隨著吸附反應(yīng)溫度的升高，Ｃｒ（ＶＩ）的去除率逐漸降低。這是由于該吸附過程屬于放熱反應(yīng)，所以降低吸附反應(yīng)溫度能夠促進(jìn)反應(yīng)的進(jìn)行。該吸附反應(yīng)表現(xiàn)為物理吸附的特性。
２．５正交試驗(yàn)結(jié)果分析
２．５．１正交試驗(yàn)因素及水平
選�。停睿龋粒玫耐都恿浚ǎ粒�、吸附反應(yīng)溫度（Ｂ）和廢水初始ｐＨ值（Ｃ）作為正交試驗(yàn)的３個(gè)因素，進(jìn)行３因素５水平的正交試驗(yàn)。因素水平如表１所示。
２．５．２正交試驗(yàn)結(jié)果
正交試驗(yàn)結(jié)果表明：極差大小依次為Ｃ＞Ｂ＞Ａ，即３個(gè)因素對Ｃｒ（ＶＩ）去除率的影響程度依次為廢水初始ｐＨ值＞吸附反應(yīng)溫度＞Ｍｎ－Ｈ－ＡＣ的投加量。從均值結(jié)果看，該吸附反應(yīng)的最佳工藝條件組合為Ａ３Ｂ１Ｃ３，即Ｍｎ－Ｈ－ＡＣ０．３ｇ、吸附反應(yīng)溫度
２５℃、廢水初始ｐＨ值６。這與單因素試驗(yàn)的分析結(jié)果相一致。
３結(jié)語
采用硫酸和硝酸錳溶液制備了改性活性炭Ｈ－ＡＣ和Ｍｎ－Ｈ－ＡＣ，并探討了不同活性炭吸附劑對廢水中Ｃｒ（ＶＩ）去除率的影響。結(jié)果表明：與活性炭相比，Ｈ－ＡＣ和Ｍｎ－Ｈ－ＡＣ對Ｃｒ（ＶＩ）的吸附能力得到了顯著的提高；其中Ｍｎ－Ｈ－ＡＣ對Ｃｒ（ＶＩ）的吸附效果最好。通過正交試驗(yàn)，得到了不同因素對Ｃｒ（ＶＩ）去除率的影響程度依次為廢水初始ｐＨ值＞吸附反應(yīng)溫度＞Ｍｎ－Ｈ－ＡＣ的投加量。
