水溶性染料（如酸性染料、活性染料和直接染料）因上色性能較好在紡織印染業得到廣泛的應用[1]，但由于其廢水排放量大、成分復雜、色度深，廢水中常含有苯環、胺基、偶氮等基團，很難被微生物降解，因而具有較大的危害性，已成為水環境的重點污染源之一[2]。目前常規處理方法是將大分子有機物部分分解成較小分子量的物質以去除，只能達到基本排放要求，而較高的鹽濃度也進一步降低了廢水的可生物降解性，加大了廢水處理難度[3]。隨著廢水排放標準的日趨嚴格和自來水費、排污費的不斷上漲，循環經濟和清潔生產越來越受到印染企業的關注，印染廢水的深度處理也逐漸引起了人們的重視。

納濾是近幾十年發展起來的一類新型分離技術，其性能介于超濾和反滲透之間，具有低能耗，操作簡單，可回收有用物質等優點，在廢水深度處理和回用方面具有越來越明顯的優勢[4]。其中，納濾膜對分子質量200～1 000 之間的有機物截留率很高，大多數染料的分子質量正好在這個范圍內，同時納濾膜對小分子的截留率較低，可以允許無機鹽和小分子中間體通過，是處理水溶性染料廢水的首選技術[5]。

目前，我國納濾膜基本依賴進口，而商品化納濾膜大多采用界面聚合制得，其工藝復雜，生產周期較長，設備投資費用和生產成本偏高，并且物化穩定性方面也需進一步改進提高。在前期研究中，采用L-S相轉化法制備出高性能的非對稱聚間苯二甲酰間苯二胺（PMIA）納濾膜[6]，并對制膜工藝參數進行了討論。試驗證明，該膜具有良好的選擇分離性，同時成膜工藝簡單、易于實現工業化生產。本文基于上述研究，著重考察其在印染廢水深度處理方面的應用潛力。

1 試驗部分

1.1 試驗用水

模擬廢水：配制不同染料和無機鹽的混合溶液作為進料液。

實際廢水：取自遼寧某化工公司污水處理廠的二沉池出水。在對實際廢水進行納濾膜法深度處理前，采用1.0 μm 的微濾膜對其進行預過濾，以去除懸浮物和顆粒物。

1.2 試驗材料

新型芳香聚酰胺納濾膜，自制；無機鹽均為市售分析純。膜性能評價儀，自制；DDSJ-308A 電導率儀；DR5000 型分光光度計。試驗中使用的3 種陰離子染料：酸性紅（Acid Red 14，AR14）、活性艷藍（Reactive Blue 19，RB19）、直接耐曬藍（Direct Blue 71，DB71）均為市售染料。

1.3 試驗用納濾膜

PMIA 納濾膜為實驗室采用相轉化法制備的非對稱膜[6]，自制，流動電位-13.2 mV，接觸角42.0°；NF270 為美國陶氏化學公司提供的采用界面聚合法制備的薄層復合膜，流動電位-19.7 mV，接觸角51.4°；兩種膜均為芳香聚酰胺納濾膜。

1.4 染料濃度及截留率的測定

采用分光光度法，在最佳測定波長（即最大吸光度對應的波長）下測定透過液和進料液的濃度，PMIA 納濾膜對染料的截留率可以按式（1）計算。

式中，ρf為進料液中染料質量濃度，ρp為滲透液中的染料質量濃度。

2 結果與討論

2.1 膜對染料的截留能力

以濃度為100 mg·L-1 的模擬染料水溶液為測試液，考察了0.7MPa，25℃時PMIA 和NF270 兩種納濾膜對3 種水溶性染料的截留性能，結果見表1。

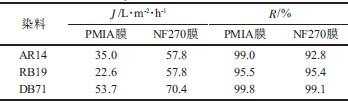

表1 2 種納濾膜對染料的截留性能

Tab.1 The dye retention of two NF membranes

從表1 中可以看出，2 種納濾膜對3 種染料的截留率均大于90%，具有較好的截留效果，其中自制PMIA 非對稱納濾膜的截留率相對較高，水通量則由于制備方法的差異低于商品膜。

2.2 操作壓力的影響

圖1 示出試驗期間PMIA 納濾膜染料截留率隨操作壓力的變化情況。由圖1 可知，在0.3～0.9MPa 的壓力下，PMIA 納濾膜對3 種染料的截留率均大于95%，具有較好的截留效果。膜對DB71 和AR14 比RB19 具有較高的截留率，原因可以從兩個方面解釋[7]：一方面，DB71 具有相對較高的分子質量（1 030Da）和較多的負電荷數（4 個），根據Donnan 效應和篩分效應，因而染料的截留率最高；另一方面，DB71 具有直線型共軛雙鍵長鏈，且與芳核位于同一平面。分子在水中呈直線型展開，可以通過－SO3H、－OH 基團間的氫鍵相互締合，在水溶液中成膠體形態存在，所以容易被膜截留。同樣，AR14 分子結構也使該水溶液在常溫下以膠體存在，所以對染料的截留率相對較高。

圖1 操作壓力對PMIA 納濾膜染料截留率的影響

Fig.1 Effect of operating pressure on the dye retention of PMIA NF membrane

整體上看，隨著操作壓力的增大，膜對染料截留率呈增加的趨勢。這是因?yàn)閴毫Φ脑黾訒?huì)使溶液通過對流擴散傳質增強，水以較快的速度透過膜，導致膜的產水量提高，相應產水中染料濃度下降，盡管壓力增加染料分子通過對流擴散傳遞透過膜的量也增加，但這種增加趕不上水的透過增加量，從而表現出染料截留率增加的趨勢。另一方面，隨著壓力的增加，膜表面的染料吸附層也被壓密，膜對染料分子的空間阻礙作用增強，導致對染料截留率增加，染料分子量越小，分子結構越簡單，這種作用越強。

2.3 無機鹽的影響

在紡織印染行業中，DB71 和AR14 被廣泛應用于羊毛和尼龍纖維的染色過程，此過程產生的有色廢水中含有大量的鹽，主要是氯化鈉，處理不當會造成嚴重的環境污染。試驗選取DB71 和AR14 這2種陰離子染料，在0.7MPa 下，25℃時考察鹽的存在對染料截留率的影響，并與商品膜NF270 進行性能對比。染料濃度均為100 mg·L-1，NaCl 濃度為170 mmol·L-1，試驗結果如圖2 和圖3 所示。

圖2 鹽的存在對AR14 截留率的影響

Fig.2 Observed retention of AR14 with or without NaCl

圖3 鹽的存在對DB71 截留率的影響

Fig.3 Observed retention of DB71 with or without NaCl

由圖2、圖3 可知，無機鹽的加入使兩種納濾膜對染料的截留率均有下降，尤其對AR14 的截留率下降影響相對較大，這與Schaep 等[8]的試驗結果相一致。一般情況下，染料的截留率都會隨著鹽的加入而變差，尤其對于小分子量的染料。鹽的加入使溶液的離子強度增加，膜表面的有效電荷被屏蔽，導致Donna 效應的影響變?nèi)�，篩分效應的影響增強。AR14 與DB71 雖然均為陰離子染料，但是AR14 具有較低的分子量和較小的電荷數，因而更容易透過膜，使得染料截留率大幅下降。

進一步考察了NaCl 的濃度變化對AR14 和DB71 截留率的影響，結果如圖4 所示。

圖4 NaCl 濃度對AR14 和DB71 截留率的影響

Fig.4 Observed retention of AR14 and DB71 as a function of NaCl concentration

從圖4 中可以看出，當NaCl 的濃度從0 增加到170 mmol·L-1 時，PMIA 納濾膜對AR14 的截留率大幅下降，從99%下降到80%；而膜對DB71 的截留率雖然有所下降，但幅度不大，始終保持在92%以上，進一步證實了分子質量較小的染料其截留率受料液中鹽濃度的影響較大。

2.4 料液溫度的影響

實際工業生產中，在某些需在高溫環境中操作，或者廢水本身就具有較高溫度的情況下，開發耐高溫分離膜，可以不用降溫而直接進行膜法處理，既合理利用熱量提高了膜的效率，同時節省了處理成本，具有十分重要的現實意義。因此耐高溫膜的研究一直是膜分離技術領域的研究熱點。試驗考察了不同操作溫度下，PMIA 和NF270 兩種納濾膜的染料截留性能，結果如圖5 所示。

圖5 操作溫度對納濾膜性能的影響

Fig.5 Effect of feed temperature on the performance of NF membrane

由圖5 可知，操作溫度從25℃提高到75℃，PMIA 納濾膜對DB71 的截留率無明顯變化，保持在97%左右，而NF270 的染料截留率下降幅度較大，在75℃時僅為87%。一般來說，操作溫度的提高，會使分子運動速率增加，同時溶液粘度降低，使得水分子滲透過膜的速率提高，從而導致通量的上升。此外，進料液操作溫度提高時，聚合物分子鏈將更易移動和變形，分子鏈對溫度越敏感，隨著溫度的升高，在一定壓力下，越容易導致膜孔擴大，影響到膜的截留率。PMIA 膜材料本身優異的耐高溫性能（Tg約為270℃）使得所制膜具有很好的熱穩定性。

2.5 連續運行試驗

在25℃、0.7M Pa 下考察了所制PMIA 芳香聚酰胺納濾膜在24 h 連續運行下的穩定性，染料濃度為100 mg·L-1，NaCl 濃度為170 mmol·L-1，試驗結果如圖6 所示。

圖6 納濾膜在染料脫鹽實驗中的分離性能

Fig.6 Separation properties of NF membrane in the desalination process of dye solution

從圖6 中可以看出，在24 h 的連續脫鹽濃縮試驗中，DB71 和NaCl 截留率基本不變，保持在96%和5%左右。膜通量在7 h 略有下降，之后逐漸趨于穩定，總體上維持在50 L·m-2·h-1，在一定程度上說明膜的抗污染性能良好。對于該dye/salt 體系，采用的是荷負電的納濾膜，由于篩分效應和道南效應的綜合作用，使得陰離子染料具有較高的截留率。由圖中還可以看到，所制膜對NaCl 去除率小于10%，在實際廢水處理中可有效染料分子，而使保留在透過液中的大部分無機鹽和小分子印染助劑回用于對水質要求較低的生產工序，因此，可在一定程度上實現紡織印染廢水的資源化回收利用。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

3 結論

考察了自制非對稱PMIA 納濾膜對高含鹽陰離子染料廢水的處理能力。隨著操作壓力和料液溫度的提高，膜的通量迅速提高，而截留率變化不明顯，耐壓密性和耐熱性能較好。24 h 連續脫鹽試驗表明，所制納濾膜對DB71 的截留率保持在95%以上，滲透通量在50 L·m-2·h-1 左右波動，NaCl 的脫鹽率小于10%，具有良好的選擇分離性和耐污染性，在紡織印染廢水的深度處理及資源化再生利用方面具有很好的實際應用價值。
