一種羽絨清洗后污水處理裝置，包括過濾組件、收集組件；過濾組件包括外殼、過濾件以及排水管、水泵，外殼的前端設有進液口，外殼的后端為過濾室；外殼的過濾室內縱向平行分布有所述的過濾件；水泵的進水端與所述排水管的出水端連接，水泵的出水端連接有輸液管；收集組件包括連接管、儲液箱、噴頭，儲液箱的頂板中部環形分布有多個噴液孔；連接管一端口套設在所述的輸液管外端口上，連接管的另一端口連接著所述的噴頭，噴頭底部的噴液管插設在對應的噴液孔內。本實用結構簡單，適合推廣使用，能實現羽絨清洗污水的環保回收處理。

背景技術
目前，羽絨多需清洗，然而清洗后的污水多直接排放，對環境造成污染，同時造成水資源的浪費，因為，設計一種羽絨清洗廢水處理的設備顯得尤為重要。
實用新型內容
本實用新型的目的在于提供一種羽絨清洗后污水處理裝置，具體通過以下技術方案實現：
一種羽絨清洗后污水處理裝置，包括過濾組件、收集組件；
所述過濾組件包括外殼1、過濾件2以及排水管、水泵3，所述外殼1為上端敞口的矩形盒狀，外殼1的前端設有進液口11，外殼的后端為過濾室，且進液口11與過濾室通過斜向設置的通道連通，外殼1相對兩側板的內壁上對應分布有插接槽；
在所述外殼1的過濾室內縱向平行分布有所述的過濾件2，過濾件2為矩形狀，過濾件2上分布有過濾孔；所述過濾件2的兩端插設在過濾室內對應的插接槽處；所述排水管連通設在外殼1的后端板上，所述水泵3的進水端與所述排水管的出水端連接，水泵3的出水端連接有輸液管31；
所述收集組件包括連接管4、儲液箱5、噴頭，所述儲液箱5設在外殼1的后端，儲液箱5呈圓桶狀，所述儲液箱5的頂板中部環形分布有多個噴液孔；所述連接管4為倒U形，連接管4的一端口套設在所述的輸液管31外端口上，連接管4的另一端口連接著所述的噴頭；所述噴頭的上部為中空的圓盒41，噴頭的下部為與儲液箱5頂板上環形分布的噴液孔一一對應的噴液管411，噴液管411與圓盒41連通；
所述連接管4的另一端口與所述噴頭的圓盒41連通，所述環形分布的噴液管411插設在對應的噴液孔內。
進一步的，所述過濾件2包括容納盒、封板25，所述容納盒的頂面上設有U形把手21，容納盒的一側板上分布有條形的第一過濾孔24，容納盒的另一側敞口處內凹有放置臺23，放置臺23頂端的兩側均設有螺紋孔22；所述封板25的底端鉸接在所述容納盒的敞口底端，封板25的上端兩側均通過螺栓26螺旋連接在對應的螺紋孔22內；所述封板25上分布有條形的第二過濾孔。
進一步的，所述第二過濾孔的寬度大于第一過濾孔24的寬度。
進一步的，所述過濾室內分布有三個過濾件2，且由前向后的三個過濾件2的容納盒內依次填充有石子、過濾棉、過濾紙巾。
進一步的，所述儲液箱5的一側底端連通有排液管51。
本實用新型的有益效果是：
本實用新型設計了羽絨清洗后污水的處理裝置，實現了污水的環保處理；污水經過濾室多個過濾件過濾后，得到可回收再利用的清潔水，且過濾件內填充的過濾材料均不同，對污水實現了較好的過濾效果；過濾處理后的水經水泵抽取進入儲液箱內進行存儲，且通過噴頭多個噴液管的噴灑，可實現與儲液箱內預先撒入的水處理藥劑充分接觸，能實現更好的處理效果。本實用結構簡單，適合推廣使用。
附圖說明
此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，本發明的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。在附圖中：

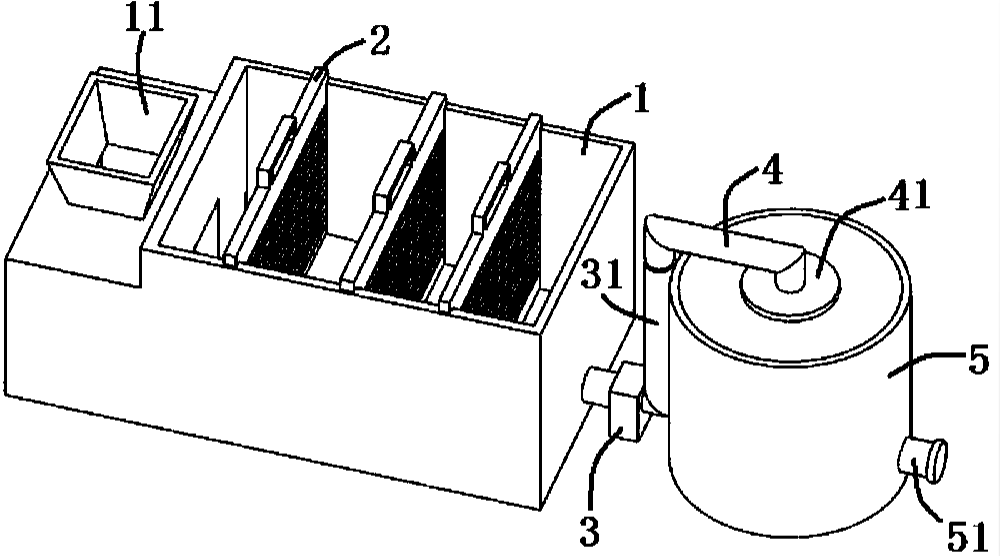

圖1為本實用新型結構示意圖I。
圖2為本實用新型結構示意圖II。
圖3為本實用新型過濾件結構示意圖。
