申請日2014.10.16

　　公開(公告)日2015.03.25

　　IPC分類號C05F7/00

　　摘要

　　本實用新型是一種新型污泥有機肥生產設備，包括有發酵裝置、脫水機、干燥裝置和碾磨裝置，所述發酵裝置包括發酵池、污泥檢測器和抽泥機，所述發酵裝置通過抽泥機與脫水機相連接，所述脫水機包括脫水機腔、泥塊出口和排水管，所述脫水機和干燥裝置之前設置有傳送帶，所述干燥裝置包括有干燥腔和污泥塊出口，所述干燥裝置和碾磨裝置之間設置有傳送帶，所述碾磨裝置包括有電機、電機軸、旋轉軸和底盤，所述電機軸與旋轉軸相固接，所述旋轉軸兩邊皆設置有碾磨石輪，所述底盤的左側設置有出料口;該新型污泥有機肥生產設備具有使用生產效率高、低污染和工作穩定的優點。

　　權利要求書

　　1.一種新型污泥有機肥生產設備，其特征在于：包括有發酵裝置、脫水機、干燥裝置和碾磨裝置，所述發酵裝置包括發酵池、污泥檢測器和抽泥機，所述污泥檢測器設置在發酵池的右上方，所述抽泥機設置在發酵池的左上方，所述發酵裝置通過抽泥機與脫水機相連接，所述脫水機包括脫水機腔、泥塊出口和排水管，所述泥塊出口設置在脫水機腔的左下方，所述排水管設置在脫水機腔的底部，所述脫水機和干燥裝置之前設置有傳送帶，所述干燥裝置包括有干燥腔和污泥塊出口，所述污泥出口設置在干燥腔的底部，所述干燥裝置和碾磨裝置之間設置有傳送帶，所述碾磨裝置包括有電機、電機軸、旋轉軸和底盤，所述電機軸與旋轉軸相固接，所述旋轉軸兩邊皆設置有碾磨石輪，所述底盤的左側設置有出料口。

　　2.根據權利要求1所述的一種新型污泥有機肥生產設備，其特征在于：所述污泥檢測器上設置有酸堿指示表。

　　3.根據權利要求1所述的一種新型污泥有機肥生產設備，其特征在于：所述干燥裝置的底部設置有落料控制閘。

　　4.根據權利要求1所述的一種新型污泥有機肥生產設備，其特征在于：所述碾磨裝置設置有控制器。

　　5.根據權利要求1所述的一種新型污泥有機肥生產設備，其特征在于：所述碾磨裝置的底盤為內凹設置。

　　說明書

　　一種新型污泥有機肥生產設備

　　技術領域

　　本實用新型涉及一種新型污泥有機肥生產設備。

　　背景技術

　　目前很多漁農承包大量的魚塘進行養殖魚蝦，由此魚塘通過沉淀泥土、魚糞和殘余飼料等形成富有有機物的污泥，這些污泥如果不能及時處理，會造成魚塘內的藻類繁殖速度加快，影響?hù)~(yú)塘的含氧量，從而影響?hù)~(yú)類生長，甚至造成魚類死亡。

　　由于魚塘的污泥富含磷等有機物，如果能將之加工成有機肥料能夠?yàn)檗r(nóng)作物提供富含磷等有機肥料，同時，由于目前的污泥處理機械不夠完善，因此，有必要設計一種能夠高效率將污泥加工成有機肥的生產設備。

　　發明內容

　　本實用新型所要解決的技術問題在于提供一種生產效率高、低污染和工作穩定的污泥有機肥生產設備。

　　為解決上述問題，本實用新型采用如下技術方案：

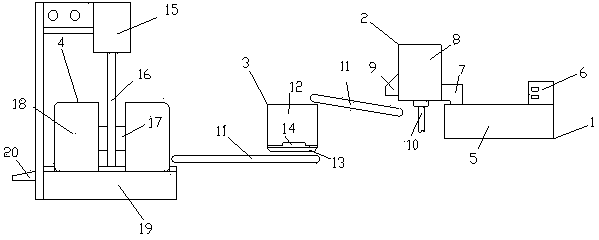

　　一種新型污泥有機肥生產設備，包括有發酵裝置、脫水機、干燥裝置和碾磨裝置，所述發酵裝置包括發酵池、污泥檢測器和抽泥機，所述污泥檢測器設置在發酵池的右上方，所述抽泥機設置在發酵池的左上方，所述發酵裝置通過抽泥機與脫水機相連接，所述脫水機包括脫水機腔、泥塊出口和排水管，所述泥塊出口設置在脫水機腔的左下方，所述排水管設置在脫水機腔的底部，所述脫水機和干燥裝置之前設置有傳送帶，通過傳送帶，能將脫水后的污泥輸送到干燥裝置內，所述干燥裝置包括有干燥腔和污泥塊出口，所述污泥出口設置在干燥腔的底部，所述干燥裝置和碾磨裝置之間設置有傳送帶，通過傳送帶，能將干燥后的污泥塊輸送到碾磨裝置上進行碾磨成粉，所述碾磨裝置包括有電機、電機軸、旋轉軸和底盤，所述電機軸與旋轉軸相固接，所述旋轉軸兩邊皆設置有碾磨石輪，所述底盤的左側設置有出料口。

　　作為優選，所述污泥檢測器上設置有酸堿指示表，通過酸堿指示表能夠辨別污泥的酸堿程度，呈酸性則添加堿性輔料中和，呈堿性則添加酸性輔料中和。

　　作為優選，所述干燥裝置的底部設置有落料控制閘，通過控制落料控制閘，能夠?qū)⒏稍锖蟮奈勰鄩K落到傳送帶上。

　　作為優選，所述碾磨裝置設置有控制器，通過控制器能夠控制碾磨裝置的碾磨速度和制停碾磨裝置。

　　作為優選，所述碾磨裝置的底盤為內凹設置，能夠防止碾磨石輪脫離底盤。

　　本實用新型的有益效果是：由于設置有污泥檢測器，能夠檢測出污泥的酸堿性，從而添加對應的輔料進行中和，由于設置有脫水機，通過脫水機能夠?qū)⑽勰嘀?0%的水分進行脫離，由于設置有干燥裝置，通過干燥裝置能夠?qū)⑽勰鄩K的水分進行清除，便于碾磨成粉末，由于設置有碾磨裝置，能將干燥后的污泥進行碾磨成粉末，有利于農作物吸收成長。
