申請日2010.04.23
公開(公告)日2010.12.15
IPC分類號B03C3/88; B03C3/78
摘要
本實用新型提供了一種防煤氣泄漏的污水凈化裝置。該裝置包括初級排灰倉、終級排灰倉、排灰器和U型管;所述電除塵器的排污管道與所述初級排灰倉上部連接，所述終級排灰倉與初級排灰倉相連，所述排灰器安裝在一空倉內，與所述終級排灰倉側壁相連，U型管與排灰器所在空倉底部相連。采用本實用新型的裝置，可以提高電除塵器工作效率，防止煤氣散入周圍環境、影響操作安全，同時可以實現循環水水質提高。

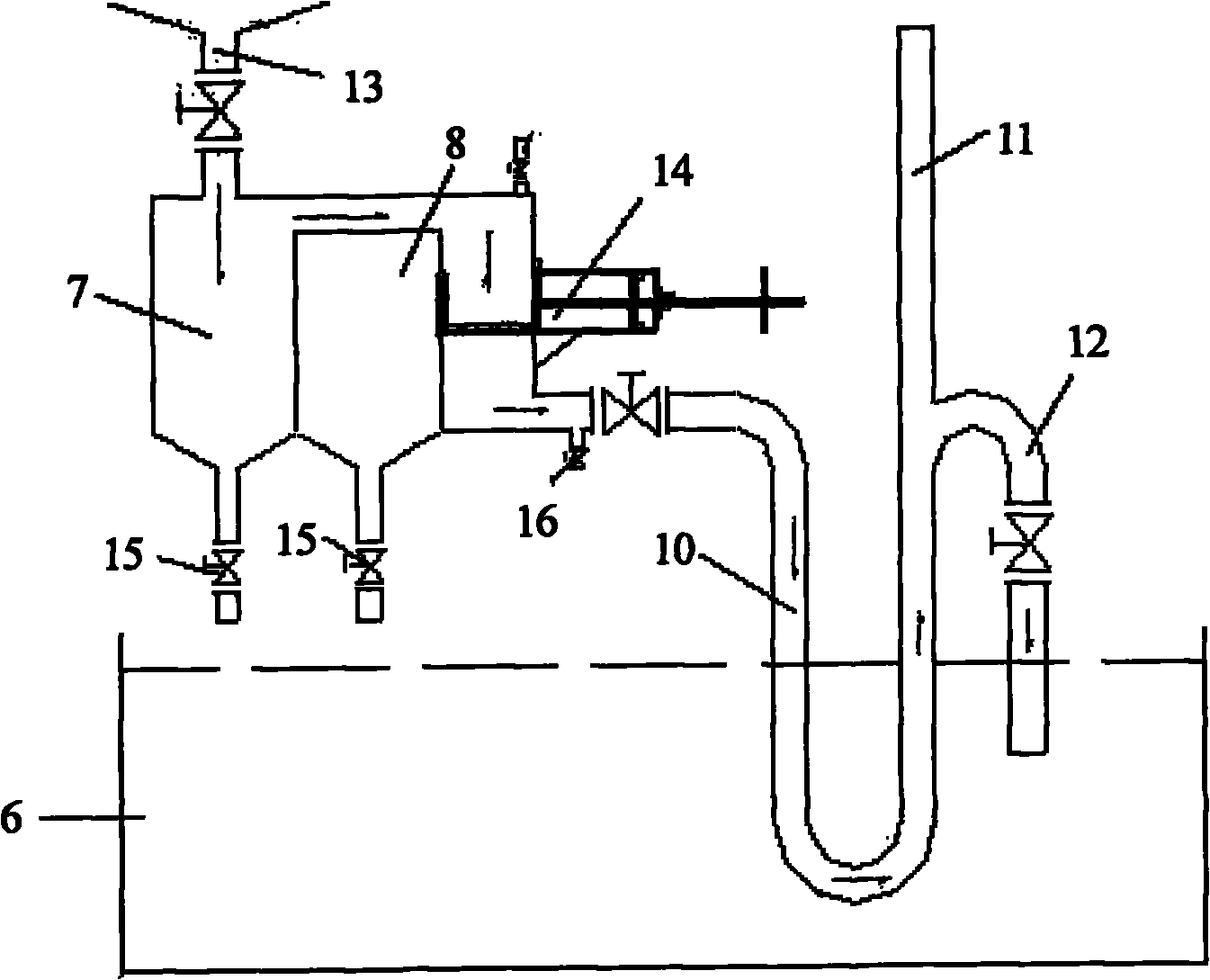

摘要附圖
權利要求書
1.一種防煤氣泄漏污水凈化裝置，包括電除塵器和循環水池，其特征在于，該裝置包括初級排灰倉、終級排灰倉、排灰器和U型管;所述電除塵器的排污管道與所述初級排灰倉上部連接，所述終級排灰倉與初級排灰倉相連，所述排灰器安裝在一空倉內，與所述終級排灰倉側壁相連，U型管與排灰器所在空倉底部相連。
2.根據權利要求1所述的防煤氣泄漏污水凈化裝置，其特征在于，所述U型管末端連接有排氣管，所述U型管一側接有排水管，接入所述循環水池內。
3.根據權利要求1所述的防煤氣泄漏污水凈化裝置，其特征在于，所述初級排灰倉為空心長方體容器。
4.根據權利要求1所述的防煤氣泄漏污水凈化裝置，其特征在于，所述排灰器為濾網式結構。
5.根據權利要求1所述的防煤氣泄漏污水凈化裝置，其特征在于，所述排氣管與所述U型管末端垂直相連。
6.根據權利要求1所述的防煤氣泄漏污水凈化裝置，其特征在于，所述終級排灰倉與所述初級排灰倉呈水平布置。
7.根據權利要求1所述的防煤氣泄漏污水凈化裝置，其特征在于，所述空倉與所述終級排灰倉水平布置。
說明書
防煤氣泄漏污水凈化裝置
技術領域
本實用新型涉及一種凈化裝置，具體涉及轉爐煤氣電除塵器循環水中的含塵凈化裝置，同時防止煤氣泄漏。
背景技術
目前國內眾多的鋼鐵企業在轉爐煤氣后處理過程中已紛紛采用電除塵器作為轉爐煤氣的凈化裝置，將含塵100mg/Nm3左右的轉爐煤氣降至10mg/Nm3以下，除掉的灰塵被水沖刷后排至電除塵器下面的循環水池，如所附圖一所示，電除塵器內部電極板上所沉積的灰塵被水沖刷下來匯集在一起，從電除塵器下方排污管流入循環水池，由于電除塵器中含有帶壓煤氣，原設計的水管要插入水面以下800mm，利用水壓將煤氣封在電除塵器中防止煤氣泄露，這樣做有以下不利因素：
1、由于循環水池水位一直在變動中，使得作為水封的有效水柱也一直在變動中，易造成煤氣外泄，附近CO含量超標。
2、由于灰塵量較大與水一起進入循環水池后對循環水的水質影響較大，同時由于水池中灰塵含量增加后使得水池中實際水容量減少影響池中水泵的運行及噴淋質量，因此經常要對電除塵器水系統(含水管、閥門、噴頭、水池)進行清理，不僅影響生產而且費用較大。
同時，就目前轉爐煤氣電除塵器排污裝置進行檢索，發現與專利號CN02114598.9的“火電廠霧化水洗除塵脫硫裝置”專利對比后有以下區別：
上述發明中的污水過濾主要依靠木炭過濾層，需要定期停運更換，成本較高，且在該裝置中不需要考慮煤氣外泄，而本發明中主要依靠慣性除塵及濾網過濾，濾網只需要進行清洗即可重復使用，且在整個裝置中考慮到了煤氣的可能外泄，同時濾網更換不需要停運，可以在線更換，方便運行人員的操作維護。
實用新型內容
為解決以上技術問題，本實用新型的目的是提供一種可以防止煤氣泄漏的污水凈化裝置。
本實用新型的技術方案是，一種防煤氣泄漏污水凈化裝置，包括電除塵器和循環水池，該裝置包括初級排灰倉、終級排灰倉、排灰器和U型管;所述電除塵器的排污管道與所述初級排灰倉上部連接，所述終級排灰倉與初級排灰倉相連，所述排灰器安裝在一空倉內，與所述終級排灰倉側壁相連，U型管與排灰器所在空倉底部相連。
根據本實用新型所述的防煤氣泄漏污水凈化裝置，較好的是，所述U型管末端還連接有排氣管，所述U型管一側接有排水管，接入所述循環水池內。
上述各結構的具體組成如下：
初級排灰倉：根據電除塵器循環水量，選擇適當尺寸的鋼板，作成一個空心長方形容器，利用重力及慣性規律將大顆粒、積聚成塊的灰塵匯集到容器底部，然后通過容器底部的泄灰閥排出，該倉凈高600～1100mm。
排灰器：與初級排灰倉一樣的材質，采用濾網式結構，由濾網針對初級排灰倉中未排掉的灰塵與水的混合物進行分離，分離后的灰塵由手動清灰裝置排至終級排灰倉。
終級排灰倉：與排灰器一樣的材質，盛裝由排灰器排出的灰塵，然后經底部泄灰閥排出。
U型管：根據循環水量，選用與終級排灰倉一樣的材質做成一根適當管徑的U形管道，以防止煤氣泄露，起到水封的作用，水封有效高度1100～1600mm。
排氣管：選用與U型管一樣的材質，選擇適當?shù)某叽�，做成一根垂直向上的管道將微量穿過水封的煤氣排出，同時起到防虹吸的作用，防止U型管中水被抽出，U型水封作用失效。
排水管：選用與排氣管一樣的材質，與U型管一樣的尺寸，做成一根管道，將經過塵、氣分離后的水排入電除塵器底部循環水池內。
根據本實用新型所述的防煤氣泄漏污水凈化裝置，較好的是，所述初級排灰倉為空心長方體容器。
根據本實用新型所述的防煤氣泄漏污水凈化裝置，較好的是，所述排灰器為濾網式結構。
根據本實用新型所述的防煤氣泄漏污水凈化裝置，較好的是，所述排氣管與所述U型管末端垂直相連。
根據本實用新型所述的防煤氣泄漏污水凈化裝置，較好的是，所述終級排灰倉與所述初級排灰倉呈水平布置。
根據本實用新型所述的防煤氣泄漏污水凈化裝置，較好的是，所述空倉與所述終級排灰倉水平布置。
本實用新型的有益效果是，本裝置可防止煤氣在循環水池附近泄漏，確保了操作人員工作環境的安全，同時使得電除塵器循環用水的水質提高減少了因噴頭堵塞、水池內灰層增加導致的停機檢修，既提高了除塵器的運行效率，又降低了維修費用。
