申請日2015.06.10
公開(公告)日2015.09.23
IPC分類號B01D36/00; C02F9/02
摘要
本發明公開了一種醫療廢水處理回收裝置，包括第一廢水處理箱和若干個第二廢水處理箱，第一廢水處理箱與第二廢水處理箱之間通過連通管道連接，第一廢水處理箱內中部重疊設置第一過濾器和第二過濾器，第二廢水處理箱內中部設置第三過濾器，第二過濾器的頂部設置進口，底部設置出口，第二廢水處理箱的出口均與連通管道連接，第一廢水處理箱的外部設置閥門，閥門的一端與第一廢水處理箱底部的出口連接，另一端與清水出口連接，開啟閥門將清水排出。經過兩級污水處理器進行處理，有效的過濾了醫療污水中的有害物質，將處理過的污水排出后可二次利用，節約了能源。

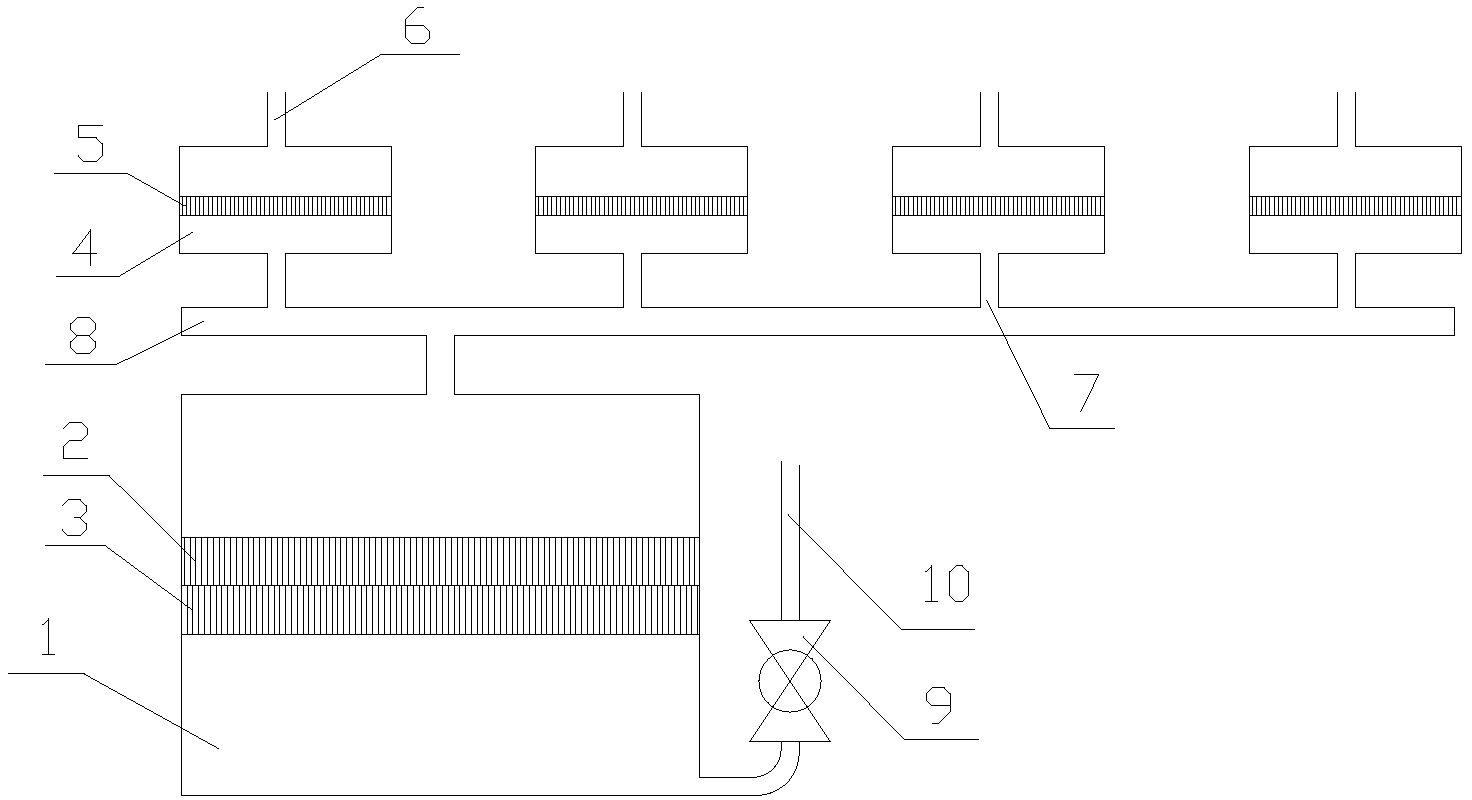

摘要附圖
權利要求書
1.一種醫療廢水處理回收裝置，其特征在于：包括第一廢水處理箱和若干個 第二廢水處理箱，第一廢水處理箱與第二廢水處理箱之間通過連通管道連接，第 一廢水處理箱內中部重疊設置第一過濾器和第二過濾器，第一過濾器和第二過濾 器將第一廢水處理箱分為上下兩部分，第二廢水處理箱內中部設置第三過濾器， 第三過濾器將第二廢水處理箱分為上下兩部分，第二過濾器的頂部設置進口，底 部設置出口，第二廢水處理箱的出口均與連通管道連接，第一廢水處理箱的外部 設置閥門，閥門的一端與第一廢水處理箱底部的出口連接，另一端與清水出口連 接，醫療廢水從第二廢水處理箱的進口進入第二廢水處理箱，經過第三過濾器過 濾后，通過連通管道進入第一廢水處理箱上部，然后再經過第一過濾器和第二過 濾器進入第一廢水箱下部，開啟閥門將清水排出。
2.根據權利要求1所述的醫療廢水處理回收裝置，其特征在于：所述第一至 第三過濾器均包括多根中空纖維管密集排布，第一過濾器和第二過濾器的中空纖 維管中心軸不在同一條直線上。
3.根據權利要求2所述的醫療廢水處理回收裝置，其特征在于：所述第一過 濾器的任一根中空纖維管的中心軸與第二過濾器相鄰的中空纖維管層的中心軸 之間的距離相等。
4.根據權利要求2所述的醫療廢水處理回收裝置，其特征在于：所述中空纖 維管壁上布滿微孔，第一過濾器的中空纖維管外徑為0.5～2mm，內徑為 0.3-1.4mm，第二過濾器和第三過濾器的中空纖維管外徑為0.3～1mm，內徑為 0.1-0.8mm。
5.根據權利要求2所述的醫療廢水處理回收裝置，其特征在于：所述多根中 空纖維管密集排布成長方體、正方體、三角主體、圓柱體中的一種。
6.根據權利要求1所述的醫療廢水處理回收裝置，其特征在于：所述第一污 水處理箱的過濾容量與多個第二污水處理箱的過濾總?cè)萘科胶狻?/P>
7.根據權利要求1所述的醫療廢水處理回收裝置，其特征在于：第一污水處 理箱的出水口處還設置液體濃度傳感器，外部設置控制器，液體濃度傳感器檢測 過濾后的水濃度，控制器根據濃度信息控制出水的流向。
8.根據權利要求7所述的醫療廢水處理回收裝置，其特征在于：所述控制器 的中央處理器為51系列單片機。
說明書
一種醫療廢水處理回收裝置
技術領域
本發明屬于醫用設備領域，具體涉及一種醫療廢水處理回收裝置。
背景技術
醫療污水主要是從醫院的診療室、化驗室、病房、洗衣房、X片照相室和手術室等排放的 污水，其污水來源及成分十分復雜。醫院污水中含有大量的病原細菌、病毒和化學藥劑，具 有空間污染、急性傳染和潛伏性傳染的特征。
醫療廢水曾經多次引起公眾關注，醫療廢水的排放對水資源造成的危害巨大，已經成為 危害群眾健康的一個“源頭”;部分地區真正能夠達到國家排放標準的只有屈指可數的幾家 醫院。目前，法律的不規范，環保意識的薄弱，造成了醫療費水直排和各大醫院存在的“高 污染，低治理”現狀。
但目前各大醫院并沒有對具有嚴重危害性的醫療廢水進行合理處置，忽略了廢水中病毒 傳染可能導致的水污染惡性事件。同時，國家的相關立法也需要及時跟進，對醫療費水的處 理作出更加明確的規定，各級環保部門也應加強管理和環保意識的普及。相關資料與工業 廢水相比，醫療廢水對環境的影響更大，危害也更大。醫院在運行過程中，不可避免地產生 了具有直接或者間接感染性、毒性以及其他危害性的廢水，這些廢水的來源決定了其成分復 雜性，涉及多種生物性、化學性或放射性污染。醫療廢水中除含有大量的細菌、病毒、蟲卵 等致病原體外，還含有化學藥劑和放射性同位素，具有對空間污染、急性傳染和潛伏性傳染 的幾大特征。如果含有病原微生物的醫療污水，不經過消毒、滅活等無害化處理，而直接排 入城市下水道，往往會造成水、土壤的污染，嚴重的會引發各種疾病，或?qū)е陆樗畟魅静〉?暴發流行。
對醫院污水處理的二級生化處理工藝有：活性污泥法、生物膜法等。醫療污水如何處理 的效果更佳，需要根據處理目標選擇不同的處理工藝，有物理方法和化學方法，醫療污水的 處理是個需要長期關注的問題。
目前，醫療廢水處理的工藝比較麻煩，且成本較高，因此，好多都達不到標準，對環境 會造成很大的污染。
發明內容
本發明所要解決的技術問題是：提供一種醫療廢水處理回收裝置，解決了現有技術中中 醫療污水處理工藝復雜成本高的問題。
本發明為解決上述技術問題采用以下技術方案：
一種醫療廢水處理回收裝置，包括第一廢水處理箱和若干個第二廢水處理箱，第一廢水 處理箱與第二廢水處理箱之間通過連通管道連接，第一廢水處理箱內中部重疊設置第一過濾 器和第二過濾器，第一過濾器和第二過濾器將第一廢水處理箱分為上下兩部分，第二廢水處 理箱內中部設置第三過濾器，第三過濾器將第二廢水處理箱分為上下兩部分，第二過濾器的 頂部設置進口，底部設置出口，第二廢水處理箱的出口均與連通管道連接，第一廢水處理箱 的外部設置閥門，閥門的一端與第一廢水處理箱底部的出口連接，另一端與清水出口連接， 醫療廢水從第二廢水處理箱的進口進入第二廢水處理箱，經過第三過濾器過濾后，通過連通 管道進入第一廢水處理箱上部，然后再經過第一過濾器和第二過濾器進入第一廢水箱下部， 開啟閥門將清水排出。
所述第一至第三過濾器均包括多根中空纖維管密集排布，第一過濾器和第二過濾器的中 空纖維管中心軸不在同一條直線上。
所述第一過濾器的任一根中空纖維管的中心軸與第二過濾器相鄰的中空纖維管層的中心 軸之間的距離相等。
所述中空纖維管壁上布滿微孔，第一過濾器的中空纖維管外徑為0.5～2mm，內徑為 0.3-1.4mm，第二過濾器和第三過濾器的中空纖維管外徑為0.3～1mm，內徑為0.1-0.8mm。
所述多根中空纖維管密集排布成長方體、正方體、三角主體、圓柱體中的一種。
所述第一污水處理箱的過濾容量與多個第二污水處理箱的過濾總?cè)萘科胶狻?/P>
第一污水處理箱的出水口處還設置液體濃度傳感器，外部設置控制器，液體濃度傳感器 檢測過濾后的水濃度，控制器根據濃度信息控制出水的流向。
所述控制器的中央處理器為51系列單片機。
與現有技術相比，本發明具有以下有益效果：
1、經過兩級污水處理器進行處理，有效的過濾了醫療污水中的有害物質，將處理過的污 水排出后可二次利用，節約了能源。
2、采用兩層交錯排列的中空纖維管過濾器，使得污水能夠充分流過中空纖維管，不會產 生過濾盲區，能夠充分過濾。
3、采用中空纖維管進行污水處理，不需要其他化學物品，不會造成污染，處理過程安全 環保，對污水處理的更充分。
4、51系列單片機具有結構簡單，容易操作，可靠性高，兼容性好，且成本低的優點，因 此，間接地增強了該設備的可靠性，降低了該設備的成本，提高了該設備的性價比。
