申請日2015.07.07
公開(公告)日2015.11.11
IPC分類號C02F9/04; C02F11/12; C02F1/52; C02F1/44; C02F1/40
摘要

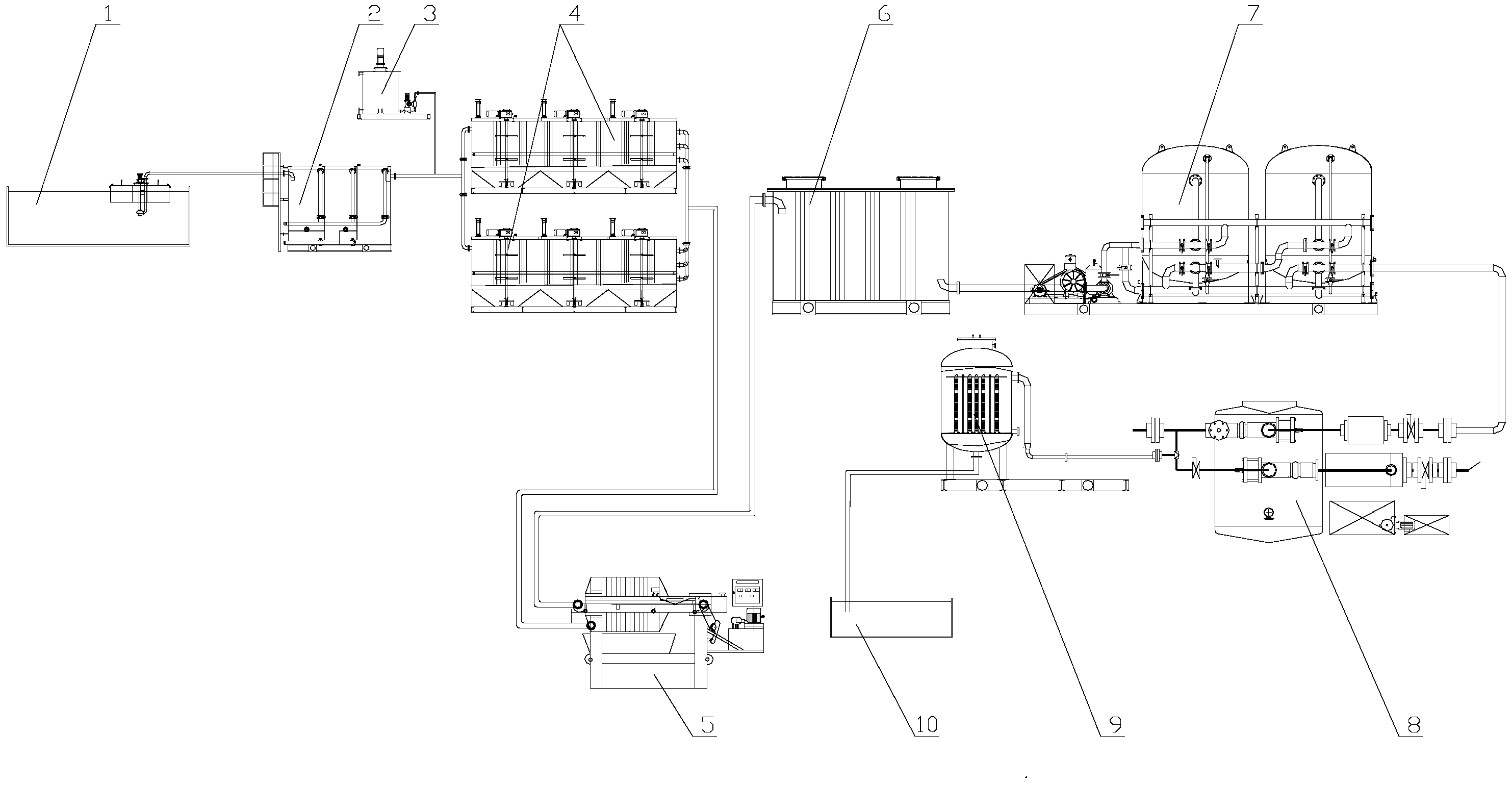

一種油田含油污水處理裝置。主要解決現有污水處理裝置運行成本高，處理效果差的問題。其特征在于：污水池(1)與隔油池(2)相連通，隔油池(2)通過管道與2個攪拌箱(4)相連通，隔油池(2)與攪拌箱(4)間管道上并連一體化加藥裝置(3)，攪拌箱(4)通過管道與污泥壓濾機(5)相連通，污泥壓濾機(5)與中間水箱(6)相連通，中間水箱(6)出口與一級分子膜過濾器(7)相連通，一級分子膜過濾器(7)與全自動過濾裝置(8)相連通，全自動過濾裝置(8)出口與二級分子膜過濾器(9)相連通，二級分子膜過濾器(9)與清水池(10)相連通。該油田含油污水處理裝置具有運行成本低，處理效果好的特點。
權利要求書
1.一種油田含油污水處理裝置，包括污水池(1)、隔油池(2)、一體化加藥裝置(3)、攪拌箱(4)、污泥壓濾機(5)、中間水箱(6)、一級分子膜過濾器(7)、全自動過濾裝置(8)、二級分子膜過濾器(9)以及清水池(10)，其特征在于：污水池(1)通過浮筒、提升泵和管道與隔油池(2)進口相連通，隔油池(2)出口通過管道與2個攪拌箱(4)進口相連通，隔油池(2)與攪拌箱(4)間管道上并連一體化加藥裝置(3)，攪拌箱(4)出口通過管道與污泥壓濾機(5)進口相連通，污泥壓濾機(5)出口與中間水箱(6)進口相連通，中間水箱(6)出口與一級分子膜過濾器(7)進口相連通，一級分子膜過濾器(7)出口與全自動過濾裝置(8)進口相連通，全自動過濾裝置(8)出口與二級分子膜過濾器(9)進口相連通，二級分子膜過濾器(9)出口與清水池(10)相連通。
說明書
油田含油污水處理裝置
技術領域
本實用新型涉及一種油田所用的污水處理裝置，尤其是油田含油污水處理裝置。
背景技術
在油田生產過程中，產生大量含油污水，油田含油廢水成分非常復雜。其廢水主要來源有鉆井廢水、洗井廢水、酸化壓裂液廢水及采出液等一些石油開采廢水，其成份多樣化，水中含有大量的原油，還含有可溶性鹽類和重金屬，懸浮的乳化油、固體顆粒、硫化氫等天然雜質，另外含有一些用來改變采出水性質的添加劑以及注入地層的酸類、除氧劑、潤滑劑、殺菌劑、防垢劑等。因此該類廢水在處理過程中難度很大。為了防止污染環境，需要用污水處理裝置對含油污水進行處理。而現有污水處理裝置由于結構原因存在運行成本高，處理效果差的問題，不利于推廣應用。
發明內容
為了解決現有污水處理裝置運行成本高，處理效果差的問題。本實用新型提供一種油田含油污水處理裝置。該油田含油污水處理裝置具有運行成本低，處理效果好的特點。
本實用新型的技術方案是：該油田含油污水處理裝置包括污水池、隔油池、一體化加藥裝置、攪拌箱、污泥壓濾機、中間水箱、一級分子膜過濾器、全自動過濾裝置、二級分子膜過濾器以及清水池。污水池通過浮筒、提升泵和管道與隔油池進口相連通，隔油池出口通過管道與2個攪拌箱進口相連通，隔油池與攪拌箱間管道上并連一體化加藥裝置，攪拌箱出口通過管道與污泥壓濾機進口相連通，污泥壓濾機出口與中間水箱進口相連通，中間水箱出口與一級分子膜過濾器進口相連通，一級分子膜過濾器出口與全自動過濾裝置進口相連通，全自動過濾裝置出口與二級分子膜過濾器進口相連通，二級分子膜過濾器出口與清水池相連通。
本實用新型具有如下有益效果：該油田含油污水處理裝置由于采用污水池通過浮筒、提升泵和管道與隔油池進口相連通，隔油池出口通過管道與2個攪拌箱進口相連通，隔油池與攪拌箱間管道上并連一體化加藥裝置，攪拌箱出口通過管道與污泥壓濾機進口相連通，污泥壓濾機出口與中間水箱進口相連通，中間水箱出口與一級分子膜過濾器進口相連通，一級分子膜過濾器出口與全自動過濾裝置進口相連通，全自動過濾裝置出口與二級分子膜過濾器進口相連通，二級分子膜過濾器出口與清水池相連通的結構。因而提高處理效果，降低運行成本。所以說該油田含油污水處理裝置具有運行成本低，處理效果好的特點。
