申請日2015.07.09
公開(公告)日2015.10.07
IPC分類號C10G1/00; C02F11/00
摘要
本發明公開并提供了一種能解決有機污泥對環境污染的問題，同時解決有機污泥脫水后燃燒不充分的問題的有機污泥改性后制備燃料油的方法，該方法包括以下步驟：a.將有機污泥進行改性;b.將步驟a所得到的改性后的有機污泥經過低溫提取設備提取后，再冷卻得到輕質油品、重質油品;有機污泥在提取油品后所剩余的物質以無機質為主要組成成分。本發明還公開及提供了一種設計合理、簡單實用的有機污泥制備燃料油裝置，所述有機污泥制備燃料油裝置包括進料倉、反應倉、油料回收機構以及驅動電機，所述進料倉連接設置在所述反應倉上，所述油料回收機構連接設置在所述反應倉的兩端，所述反應倉與所述驅動電機相連接。本發明適用于有機污泥處理領域。
權利要求書
1.一種有機污泥改性制備燃料油的方法，其特征在于，該方法包括以下步驟： a.將有機污泥進行改性;
b.將步驟a所得到的改性后的有機污泥經過低溫提取設備提取后，再冷卻 得到輕質油品、重質油品;有機污泥在提取油品后所剩余的物質以無機質為主要組成成分。
2.根據權利要求1所述的一種有機污泥改性制備燃料油的方法，其特征在于：步驟a所述的改性是將生物菌與催化劑的混合物加入到有機污泥中并進行充分?jǐn)嚢�，然后將�?jīng)攪拌的有機污泥放置一定時間，改性時有機泥的含水量為50%至60%，改性溫度為15℃至70℃，改性時間為7天至45天。
3.根據權利要求2所述的一種有機污泥改性制備燃料油的方法，其特征在于：所述生物菌與含水量為50%至60%的有機污泥的投放比例為1:100。
4.根據權利要求3所述的一種有機污泥改性制備燃料油的方法，其特征在于：所述生物菌為乳酸菌和酵母菌。
5.根據權利要求1所述的一種有機污泥改性制備燃料油的方法，其特征在于：步驟b所述的提取設備的提取溫度為70℃至400℃，所述的冷卻溫度為5℃至30℃。
6.根據權利要求1所述的一種有機污泥改性制備燃料油的方法，其特征在于：步驟b所述的輕質油品和重質油品為汽油、柴油、重油。
7.根據權利要求1所述的一種有機污泥改性制備燃料油的方法，其特征在于：步驟b所述的無機質為碳酸鹽、硅酸鹽和硫酸鹽。

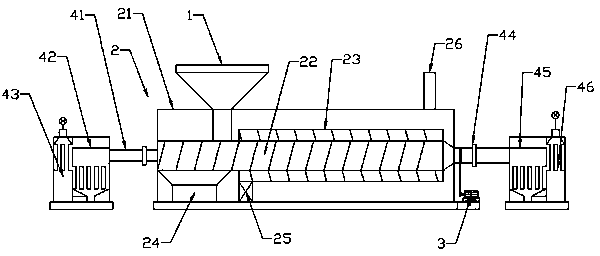

8.一種用于實現權利要求1所述方法的有機污泥改性制備燃料油裝置，其特征在于：它包括進料倉(1)、反應倉(2)、油料回收機構以及驅動電機(3)，所述進料倉(1)連接設置在所述反應倉(2)上，所述油料回收機構連接設置在所述反應倉(2)的兩端，所述反應倉(2)與所述驅動電機(3)相連接。
9.根據權利要求8所述的有機污泥制備燃料油裝置，其特征在于：所述反應倉(2)包括倉體(21)以及分別設置在所述倉體內的正向螺紋輸送管(22)、反向螺紋輸送管(23)和爐膛(24)，所述正向螺紋輸送管(22)以及所述反向螺紋輸送管(23)分別與所述驅動電機(3)相連接，所述正向螺紋輸送管(22)水平設置在所述倉體(21)內，所述進料倉(1)與所述正向螺紋輸送管(22)相連通，所述反向螺紋輸送管(23)套設在所述正向螺紋輸送管(22)右半段的外壁上，所述爐膛(24)設置在所述正向螺紋輸送管(22)的左半段的下方，所述正向螺紋輸送管(22)右端的管壁上設置有落料口，所述落料口與所述反向螺紋輸送管(23)的右端相連通，所述倉體(21)的下方還設置有出渣口(25)，所述出渣口(25)與所述反向螺紋輸送管(23)的左端相連通，所述倉體(21)上還設置有煙氣排放管(26)。
10.根據權利要求9所述的有機污泥制備燃料油裝置，其特征在于：所述油料回收機構包括第一收集管道(41)、第一引風機(42)第一冷卻收集灌(43)、第二收集管道(44)、第二引風機(45)以及第二冷卻收集罐(46)，所述第一收集管道(41)的一端穿過所述倉體(21)的左端壁與所述正向螺紋輸送管(22)的左端連通，另一端與所述第一冷卻收集灌(43)以及所述第一引風機(42)相連通，所述第二收集管道(44)的一端穿過所述倉體(21)的右端壁與所述正向螺紋輸送管(22)的右端連通，另一端與所述第二冷卻收集罐(46)以及所述第二引風機(45)相連通，所述爐膛(24)分別與所述第一引風機(42)以及所述第二引風機(45)相連通。
說明書
一種有機污泥改性制備燃料油的方法及裝置
技術領域
本發明涉及一種有機污泥改性制備燃料油的方法及裝置。
背景技術
城鎮污水處理廠產生的剩余污泥、黑臭河涌底泥、工業污水經過生化處理后產生生化污泥、工業有機廢渣等有機污泥中，僅有少數有機污泥可以作為燃料直接燒掉，其中絕大部分物質不具備直接燃燒的條件，若隨處存放或肆意燃燒，容易對環境造成一定的污染。目前有機污泥的處置方式多采用脫水設備，如構造復雜的帶式壓濾機、板框機等，其主要方法是降低污泥的內部含水率，然后通過與其他物質如煤、柴油等混合后再將其直接焚燒，這種燃燒方式既達不到充分燃燒的效果，并且消耗了大量的能源來使其燃燒，在污染了環境的同時又浪費了能源。
發明內容
本發明所要解決的技術問題是克服現有技術的不足，提供一種能解決有機污泥對環境污染的問題，同時解決有機污泥脫水后燃燒不充分的問題的有機污泥改性后制備燃料油的方法及一種能實現該種方法的設計合理、簡單實用的有機污泥制備燃料油裝置。
本發明所采用的技術方案是：一種有機污泥改性制備燃料油的方法，該方法包括以下步驟：
a.將有機污泥進行改性;
b.將步驟a所得到的改性后的有機污泥經過低溫提取設備提取后，再冷卻得到輕質油品、重質油品;有機污泥在提取油品后所剩余的物質以無機質為主要組成成分。
步驟a所述的改性是將生物菌與催化劑的混合物加入到有機污泥中并進行充分?jǐn)嚢瑁缓髮⒔?jīng)攪拌的有機污泥放置一定時間，改性時有機泥的含水量為50%至60%，改性溫度為15℃至70℃，改性時間為7天至45天。
所述生物菌與含水量為50%至60%的有機污泥的投放比例為1:100。
所述生物菌為乳酸菌和酵母菌。
步驟b所述的提取設備的提取溫度為70℃至400℃，所述的冷卻溫度為5℃至30℃。
步驟b所述的輕質油品和重質油品為汽油、柴油、重油。
步驟b所述的無機質為碳酸鹽、硅酸鹽和硫酸鹽。
一種用于實現上述方法的有機污泥改性制備燃料油裝置，它包括進料倉、反應倉、油料回收機構以及驅動電機，所述進料倉連接設置在所述反應倉上，所述油料回收機構連接設置在所述反應倉的兩端，所述反應倉與所述驅動電機相連接。
所述反應倉包括倉體以及分別設置在所述倉體內的正向螺紋輸送管、反向螺紋輸送管和爐膛，所述正向螺紋輸送管以及所述反向螺紋輸送管分別與所述驅動電機相連接，所述正向螺紋輸送管水平設置在所述倉體內，所述進料倉與所述正向螺紋輸送管相連通，所述反向螺紋輸送管套設在所述正向螺紋輸送管右半段的外壁上，所述爐膛設置在所述正向螺紋輸送管的左半段的下方，所述正向螺紋輸送管右端的管壁上設置有落料口，所述落料口與所述反向螺紋輸送管的右端相連通，所述倉體的下方還設置有出渣口，所述出渣口與所述反向螺紋輸送管的左端相連通，所述倉體上還設置有煙氣排放管。
所述油料回收機構包括第一收集管道、第一引風機第一冷卻收集灌、第二收集管道、第二引風機以及第二冷卻收集罐，所述第一收集管道的一端穿過所述倉體的左端壁與所述正向螺紋輸送管的左端連通，另一端與所述第一冷卻收集灌以及所述第一引風機相連通，所述第二收集管道的一端穿過所述倉體的右端壁與所述正向螺紋輸送管的右端連通，另一端與所述第二冷卻收集罐以及所述第二引風機相連通。
本發明的有益效果是：在本發明中通過對有機污泥先進行改性，然后再通過提取設備進行低溫提取并冷卻后得到的油品，其均有較好的流動性和燃燒性，不需要昂貴復雜的燃燒設備，可以利用普通的燃燒器即可燃燒，有效的解決有機污泥脫水后燃燒不充分的問題，并且解決了有機污泥對環境污染的問題。
