申請日2016.05.05

　　公開(公告)日2016.09.21

　　IPC分類號B01F7/04; C02F11/00; C02F11/12

　　摘要

　　本實用新型公開了一種污泥打散裝置，包括內部空心的外殼體，外殼體上方設置有與外殼體內部連通的污泥導入槽，污泥導入槽為類漏斗的形狀，外殼體的下底面設置有污泥出口，外殼體內部設置有滾軸組件，滾軸組件的外表面設置有多個第一打散槳葉與多個第二打散槳葉，第一打散槳葉的結構與第二打散槳葉的結構不相同，第一打散槳葉與第二打散槳葉規則分布在滾軸組件的外周，第一打散槳葉與第二打散槳葉成預定的角度相互錯開，滾軸組件與污泥出口之間水平設置有篩板，篩板上均勻布滿預定直徑的圓孔。第一打散槳葉與第二打散槳葉是針對不同形狀的污泥來進行設計，由篩板來對不合格的污泥進行阻擋。最后得到小顆的污泥，符合后續干燥制粒等工序的要求。

　　權利要求書

　　1.一種污泥打散裝置，包括內部空心的外殼體，所述的外殼體上方設置有與外殼體內部連通的污泥導入槽，所述的污泥導入槽為類漏斗的形狀，所述的外殼體的下底面設置有污泥出口，其特征在于所述的外殼體內部設置有滾軸組件，所述的滾軸組件的外表面設置有多個第一打散槳葉與多個第二打散槳葉，第一打散槳葉的結構與第二打散槳葉的結構不相同，所述的第一打散槳葉與第二打散槳葉規則分布在滾軸組件的外周，所述的第一打散槳葉與第二打散槳葉成預定的角度相互錯開，所述的滾軸組件與污泥出口之間水平設置有篩板，所述的篩板上均勻布滿預定直徑的圓孔。

　　2.根據權利要求1所述的一種污泥打散裝置，其特征在于所述的滾軸組件包括第一滾軸與第二滾軸，所述的第一滾軸與第二滾軸不在同一水平面上，第一滾軸與第二滾軸不在同一垂直面上，所述的第二滾軸上的第一打散槳葉、第二打散槳葉插入到第一滾軸上的第一打散槳葉與第二打散槳葉之間，多個第一打散槳葉與多個第二打散槳葉之間均存在間隙且在第一滾軸與第二滾軸的帶動下做互不影響的繞軸旋轉運動。

　　3.根據權利要求2所述的一種污泥打散裝置，其特征在于所述的第一打散槳葉為傾斜設置的板體結構，所述的第二打散槳葉為頭部尖銳的類狼牙結構，位于第二滾軸上的第一打散槳葉與第二打散槳葉恰好由所述的篩板的上端面上轉過。

　　4.根據權利要求3所述的一種污泥打散裝置，其特征在于所述的外殼體上安裝有旋轉驅動電機，所述的旋轉驅動電機與滾軸組件連接，所述的第一滾軸與第二滾軸在旋轉驅動電機的作用下做旋轉運動。

　　說明書

　　一種污泥打散裝置

　　技術領域

　　本實用新型涉及污泥制磚設備領域，尤其是涉及一種污泥打散裝置。

　　背景技術

　　隨著國民環保意識的提高，城市污水處理行業得到迅速發展，城市污泥的產量與日俱增，污泥的處置和開發利用問題日益為人們所關注。污泥的干化處理技術得到很好的發展，使污泥農用、作為燃料使用、焚燒乃至為減少填埋場地等處理方法成為可能。而污泥干燥處理中很重要的一個工序就是污泥打散處理，污泥塊在經過污泥打散機打散處理后，可以更好地服務于后續干燥制粒等工序。

　　但傳統的污泥打散機只能粗略的對污泥塊進行打散，這樣經過打散后的污泥塊還是很粗大，在后續干燥時受熱面積小，不便于污泥烘干處理�，F(xiàn)針對上述問題，設計一種污泥打散的裝置。

　　發明內容

　　本實用新型所要解決的技術問題是提供一種污泥打散裝置，能夠?qū)⑽勰啻蛏⒊奢^小的塊狀，更好服務于后續干燥制粒等工序。

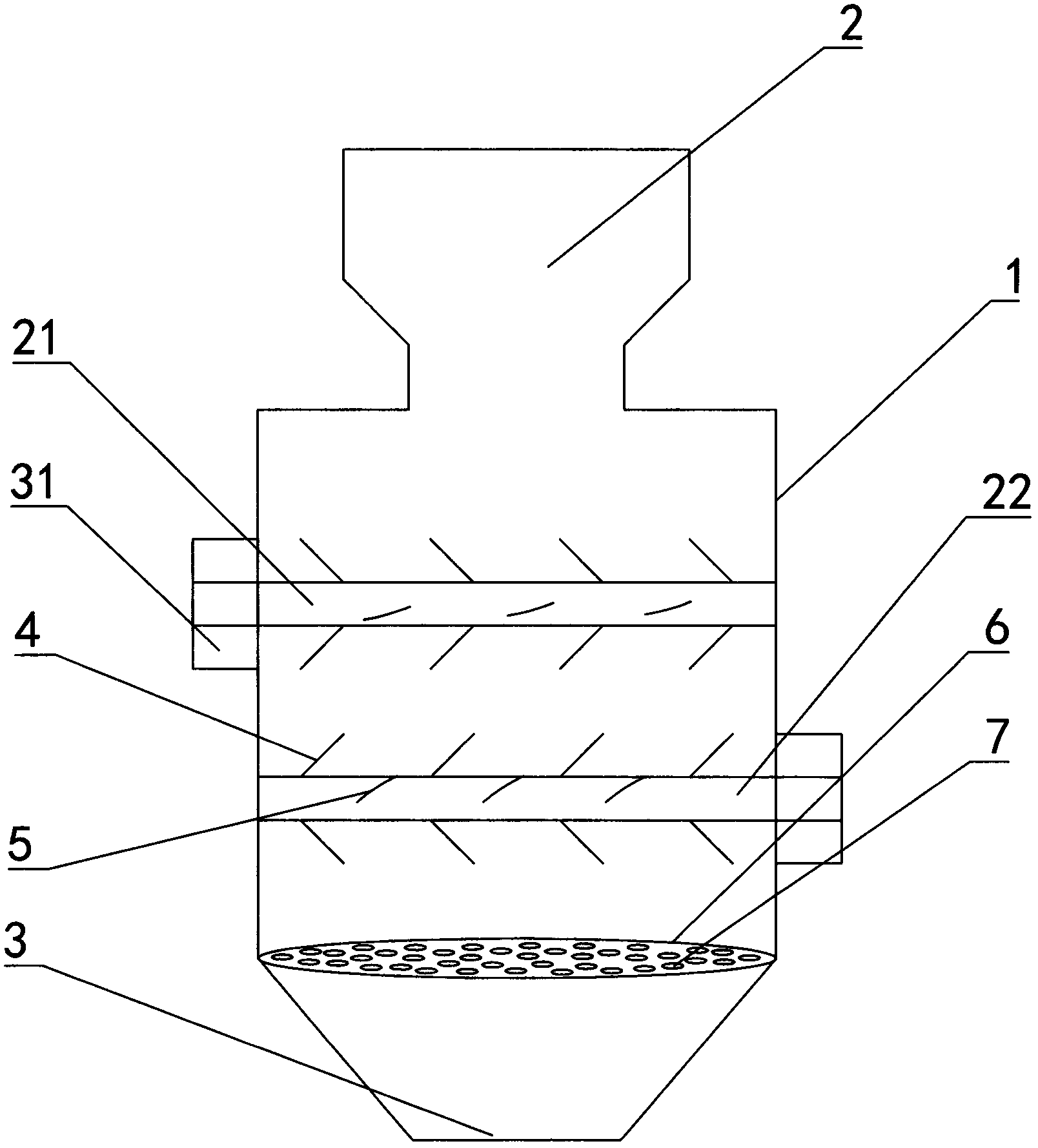

　　本實用新型解決上述技術問題所采用的技術方案為：一種污泥打散裝置，包括內部空心的外殼體，所述的外殼體上方設置有與外殼體內部連通的污泥導入槽，所述的污泥導入槽為類漏斗的形狀，所述的外殼體的下底面設置有污泥出口，所述的外殼體內部設置有滾軸組件，所述的滾軸組件的外表面設置有多個第一打散槳葉與多個第二打散槳葉，第一打散槳葉的結構與第二打散槳葉的結構不相同，所述的第一打散槳葉與第二打散槳葉規則分布在滾軸組件的外周，所述的第一打散槳葉與第二打散槳葉成預定的角度相互錯開，所述的滾軸組件與污泥出口之間水平設置有篩板，所述的篩板上均勻布滿預定直徑的圓孔。

　　所述的滾軸組件包括第一滾軸與第二滾軸，所述的第一滾軸與第二滾軸不在同一水平面上，第一滾軸與第二滾軸不在同一垂直面上，所述的第二滾軸上的第一打散槳葉、第二打散槳葉插入到第一滾軸上的第一打散槳葉與第二打散槳葉之間，多個第一打散槳葉與多個第二打散槳葉之間均存在間隙且在第一滾軸與第二滾軸的帶動下做互不影響的繞軸旋轉運動。第一滾軸與第二滾軸之間相互錯開不位于同一水平面上，也不位于同一垂直面上，使得由外殼體上方的污泥導入槽進入的污泥在下落的過程中能夠更好的由第一打散槳葉、第二打散槳葉進行打散。

　　所述的第一打散槳葉為傾斜設置的板體結構，所述的第二打散槳葉為頭部尖銳的類狼牙結構，位于第二滾軸上的第一打散槳葉與第二打散槳葉恰好由所述的篩板的上端面上轉過。板體結構的第一打散槳葉與類狼牙結構的第二打散槳葉在打散污泥的過程中起到了不同的作用。板體結構能夠更大面積的對污泥進行打散，類狼牙結構能夠簡單的對體積較大的塊體污泥進行打散。而第二滾軸上的第一打散槳葉與第二打散槳葉則能夠?qū)⑽挥诤Y板上的不合格污泥進行再次打散，直到其通過圓孔為止。

　　所述的外殼體上安裝有旋轉驅動電機，所述的旋轉驅動電機與滾軸組件連接，所述的第一滾軸與第二滾軸在旋轉驅動電機的作用下做旋轉運動。旋轉驅動電機是本實用新型的動力裝置，帶動第一滾軸、第二滾軸旋轉進行污泥打散。

　　與現有技術相比，本實用新型的優點在于在外殼體內設置滾軸組件，由污泥導入槽進入外殼體內部的污泥在重力的作用下會下落，經過滾軸組件。滾軸組件的外軸規則分布有第一打散槳葉與第二打散槳葉，且第一打散槳葉的結構與第二打散槳葉的結構不相同。第一打散槳葉與第二打散槳葉是針對不同形狀的污泥來進行設計，能夠更好的對污泥進行打散處理。而在滾軸組件與污泥出口之間水平設置有篩板，由篩板來對不合格的污泥進行阻擋。因此本實用新型最后得到的污泥都是較為小顆的，能夠符合后續干燥制粒等工序的要求。
