一、基本原理

　　水泥、粉煤灰、膨潤土及外加劑聯(lián)合固定技術(shù)，針對現(xiàn)有技術(shù)的不足，提供一種水泥摻量低、固化/穩(wěn)定化效果理想、能極大地降低底泥固化體重金屬浸出濃度的重金屬底泥固化劑。通過添加外加劑為硝酸鈣、亞硝酸鈉、偏鋁酸鈉、硫酸鈉、木質(zhì)素磺酸鈉、十二烷基硫酸鈉和三乙醇胺的全部混合物，增加了底泥固化體的抗壓強度。

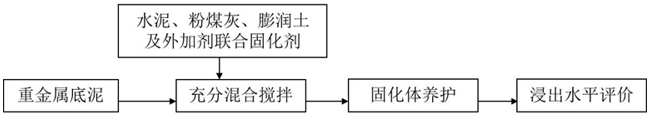

　　二、工藝流程

　　固化重金屬污染底泥時，適當摻入混泥土外加劑（早強劑、減水劑、引氣劑和防水劑等），可減少水泥用量，降低成本；促進水泥水化，提高固化體的強度、密實性、抗?jié)B性，改善固化體內(nèi)部結(jié)構(gòu)；激發(fā)粉煤灰的活性，加速粉煤灰的水化過程。實驗所用外加劑為硝酸鈣、亞硝酸鈉、偏鋁酸鈉、硫酸鈉、木質(zhì)素磺酸鈉、十二烷基硫酸鈉和三乙醇胺（質(zhì)量比分別為5﹕5﹕5﹕10﹕0.5﹕0.75﹕0.25）的全部混合物。

　　以水泥、粉煤灰、膨潤土和外加劑添加量為影響因素，以固化體抗壓強度和Cu、Cd、Pb毒性浸出濃度為評價指標，采用正交表L9，進行3水平4因素正交試驗。試驗結(jié)果確定了底泥固化穩(wěn)定化最佳的物料配比，即底泥，水泥，粉煤灰，膨潤土，外加劑重量比為1000：200：300：30：25。最佳配比固化試驗表明，相對于正交試驗中其他配比，此條件下固化體的抗壓強度得到了明顯提高，同時浸出液中的重金屬濃度得到進一步降低。

　　三、技術(shù)優(yōu)勢

　�。�1）提出了一種水泥摻量低、固化/穩(wěn)定化效果理想、能極大地降低底泥固化體重金屬浸出濃度的重金屬底泥固化劑；

　�。�2）研發(fā)了一種增加混凝土強度的新型外加劑；

　�。�3）優(yōu)化了硝酸鈣、亞硝酸鈉、偏鋁酸鈉、硫酸鈉、木質(zhì)素磺酸鈉、十二烷基硫酸鈉和三乙醇胺的配比，增加了底泥固化體的抗壓強度。

　　四、適用范圍

　　內(nèi)源重金屬污染治理與生態(tài)修復
