有些潤(rùn)滑油(如汽輪機(jī)油、液壓油、齒輪油等) 在使用過(guò)程中容易混入水分,形成乳化油,導(dǎo)致其潤(rùn)滑性能變壞。如果潤(rùn)滑油自身破乳化性能差 ,不能很快實(shí)現(xiàn)油水分離,便不能在摩擦元件接觸面間形成穩(wěn)定的油膜,從而引起機(jī)械元件的過(guò)度磨損甚至化學(xué)腐蝕。所以這類(lèi)油品的質(zhì)量指標(biāo)中必須要求它們具有良好的油水分離能力。通常被稱(chēng)為油品的破乳化性或抗乳化性。
潤(rùn)滑油抗乳化性的改善可以通過(guò)在油中添加破乳化劑來(lái)達(dá)到。破乳化劑一般是水包油型(O -  W 型) 表面活性劑。它的加入可以幫助破壞原來(lái)乳化液的親水2親油平衡 ,使乳化液從 W2O 型轉(zhuǎn)變成 O2W 型 ,在轉(zhuǎn)相過(guò)程中實(shí)現(xiàn)油水分離。
現(xiàn)在國(guó)內(nèi)外通常用的破乳化劑有環(huán)氧丙烷 二胺縮聚物(國(guó)內(nèi)代號(hào) T1001) 或高分子聚醚(DL - 32 , KR -12) 等。并對(duì)不同油品的破乳化性作了不少研究。[1 -  4 ]但在應(yīng)用中常常遇到這樣的困難: 由于不同主產(chǎn)地基礎(chǔ)油的雜質(zhì)成份、含量不同 ,不同品種成品油所加其它添加劑也不同(這些雜質(zhì)和添加劑的很多是表面活性物質(zhì))  ,所以很難確定一個(gè)固定的配方 ,即同樣的添加量對(duì)不同基礎(chǔ)油效果不同�，F(xiàn)在的發(fā)展趨向是使用復(fù)合添加劑。[3 ] [4 ]但復(fù)合添常常需要用指定的基礎(chǔ)用油或深度精制的基礎(chǔ)油 ,使得實(shí)際用時(shí)也有一困難。
本文主要就基礎(chǔ)油對(duì)破乳化劑的選擇、破乳化劑的濃度和其它添加劑對(duì)破乳化性的影響作一些探討。同時(shí)針對(duì)抗磨液壓油、防銹汽輪機(jī)油兩種典型油品的破乳化性作一些研究。

1    實(shí)驗(yàn)
111     實(shí)驗(yàn)方法
按 GB/ T7305 -  87 石油和合成液抗乳化性能測(cè)定法 ,取試驗(yàn)油樣和去離子水各 40 ml ,在 ±54 ℃恒溫槽放置 15 min 后攪拌 5 mm(1 500 n/ min) 后靜置 ,并觀察記錄各液層體積和分層時(shí)間。
按如下方式記錄: 油層 —水層 —乳濁液層 ( 毫升數(shù)) ,在標(biāo)準(zhǔn)時(shí)間內(nèi)(依據(jù)不同油品規(guī)定不同) 達(dá)到 40- 37 - 3 ml 為基本分離合格 ,達(dá)到 40 - 40 - 0 ml 為完全分離。例 :46 # 抗磨液壓油標(biāo)準(zhǔn)時(shí)間為 30 min ,則表達(dá)為 40 - 37 - 3 ml (30 min)  合格。
1. 2   測(cè)試儀器
SPH7305 石油產(chǎn)品破乳化時(shí)間測(cè)定儀 ,上海浦航石油儀器技術(shù)研究所。

2 破乳化劑對(duì)基礎(chǔ)油的適應(yīng)性
以下所用國(guó)產(chǎn)潤(rùn)滑油破乳化劑有三種,它們分別是:
T1001 :二胺與環(huán)氧丙烷縮聚物 ,江蘇江寧化工廠;技術(shù)標(biāo)準(zhǔn):Q/ SH004 ,一級(jí)。
DL - 32 : 環(huán)氧乙烷環(huán)氧丙烷嵌段共聚物( 聚醚) ,江蘇江陰永達(dá)化工廠;技術(shù)標(biāo)準(zhǔn):企業(yè)標(biāo)準(zhǔn)。
KR - 12 :改性聚醚高分子物 ,新疆克拉瑪依石化廠研究院;技術(shù)標(biāo)準(zhǔn):企業(yè)標(biāo)準(zhǔn)。
它們的共同特點(diǎn)是都屬于非離子型表面活性劑 ,HLB 值在 10 左右或更高。其分子的親水部分結(jié)構(gòu)式為 -  [ R -  O] -  n 。除此以外都還有一個(gè)親油部分 ,結(jié)構(gòu)則因合成時(shí)的起始劑不同(有多元醇、有機(jī)胺等) 而不同。

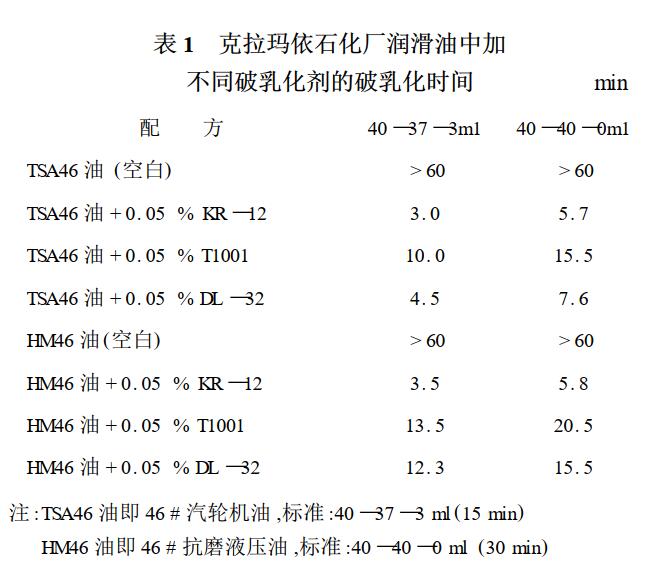

調(diào)制潤(rùn)滑油所用的基礎(chǔ)油 ,因產(chǎn)地不同 ,在結(jié)構(gòu)性能上都會(huì)不同。使用不同破乳劑時(shí)效果也不同[2 ] 。例如:我國(guó)新疆的原油以環(huán)烷基型結(jié)構(gòu)為主 ,對(duì)該油用 KR -  12 破乳化劑效果較好 ,其余兩種則較差。有關(guān)試驗(yàn)數(shù)據(jù)見(jiàn)表 1 。

3 破乳化劑濃度對(duì)破乳化性能的影響

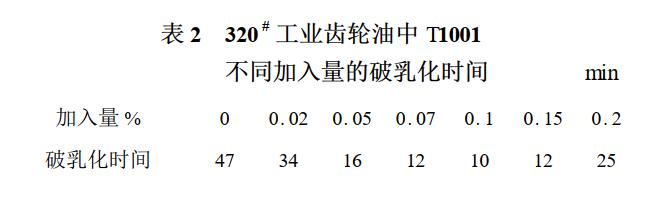

有數(shù)據(jù)表明,在一定范圍內(nèi) ,破乳化劑濃度增加 ,破化時(shí)間縮短。但當(dāng)濃度增加到一定限度后 ,破乳化劑的增加反而對(duì)破乳化劑不利 ,結(jié)果見(jiàn)表 2 。

4 其它添加劑對(duì)破乳化性的影響
由于潤(rùn)滑油其它性能的需要,在調(diào)制中往往也要同時(shí)加入其它種類(lèi)添加劑 ,如抗氧抗腐劑、抗磨劑、防銹劑等 ,它們中也有很多是表面活性劑。因此 ,對(duì)油品抗乳化性也會(huì)有正面或負(fù)面的影響。如 :
T202 抗氧抗腐劑(二烷基硫代磷酸鋅) ,湖南株洲選礦藥劑廠;技術(shù)標(biāo)準(zhǔn) SH0394 —96 ,一級(jí)。
T405 抗磨劑( 硫化棉籽油) , 湖南望城石油化工廠;技術(shù)標(biāo)準(zhǔn):SH0395  —92 ,一級(jí)。
T406 油性抗磨劑 ( 脂肪酸胺鹽) , 江寧化工廠; SH0555 —93  ,一級(jí)。
T746 防銹劑( 十二烯基丁二酸) ,江寧化工廠; 技術(shù)標(biāo)準(zhǔn):SH00433 —91  ,一級(jí)。
T501 抗氧劑(2 ,6 ———二叔丁基對(duì)甲酚)  ,錦州石化廠;技術(shù)標(biāo)準(zhǔn):0015 —09 ,一級(jí)。

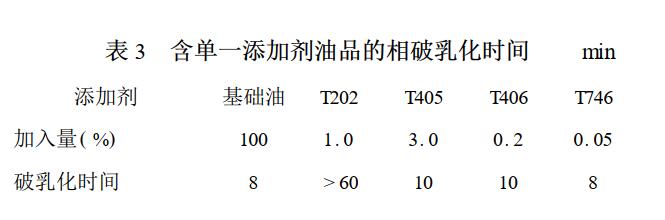

它們對(duì)潤(rùn)滑油破乳化性能的影響見(jiàn)表 3 。

5 破乳化作用中的平衡關(guān)系
5. 1 抗磨液壓油破乳化作用的研究

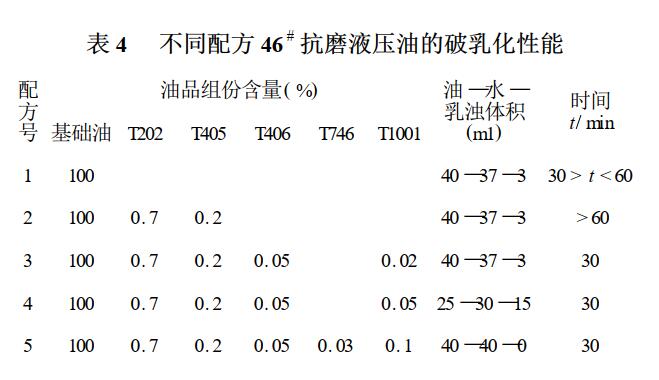

研究了抗磨液壓油的幾種不同配方,并對(duì)它們的破化性能作了對(duì)比 ,結(jié)果見(jiàn)表 4 。其中 ,基礎(chǔ)油選取中粘度指數(shù)礦物油( 茂名石化煉油廠 MVI250)  , 中等精制 ,破乳化劑為 T1001 。此外 ,油品中還添加了抗氧抗腐劑、油性劑、抗磨劑、防銹劑等其它添加劑。產(chǎn)品技術(shù)標(biāo)準(zhǔn) GB11118. 1 —94 ,40 —37 —3 m1  (30 min)

由表 4 可以看出 ,由于礦物油中雜質(zhì)(氧化物. 膠質(zhì)等極性物質(zhì)) 的影響 ,油品本身破乳化 性是不合格的 ,加入的抗氧抗磨劑 T202 是強(qiáng)極性的 W2O 型乳化劑 ,使油品的破乳化劑性變差 ,只有加入適量破化劑后 ,才能使油品破乳化性合格(配方 3) 。但若破化劑加入過(guò)量 ,則體系表現(xiàn)出更強(qiáng)的 O2W 乳化傾向 ,反而使破乳化性能變壞(配方 4) 。
5. 2     防銹汽輪機(jī)油破乳化作用的研究

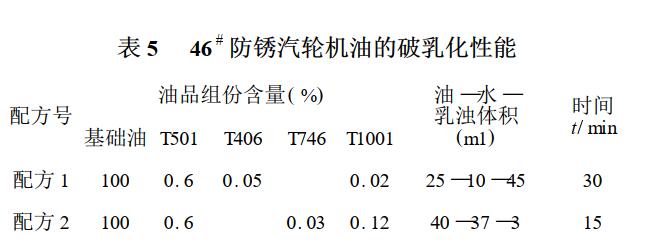

防銹汽輪油用于蒸汽汽輪機(jī),破乳化性比抗磨液壓油要求要高。技術(shù)標(biāo)準(zhǔn) GB11120 —89 ,40 —37 —3ml (15 min) 。該油加有 T501 抗氧劑 ,基礎(chǔ)油同上 5. 1 ,結(jié)果見(jiàn)表 5 。

由表 5 可以看出 ,由于沒(méi)有 T202 強(qiáng)極性 W2O 型乳化劑存在 ,當(dāng) T1001 與 T406 加量與表 4 中配方 3 的量相同時(shí) ,油品破乳化性不合格 ,表現(xiàn)出形成 O2W 型乳液強(qiáng)烈傾向。而表 5 中的配方 2 則和表 4 中的配方5 出現(xiàn)了相似結(jié)果 ,證明與前面的分析是一致的。

6 討論
6. 1      由于不同產(chǎn)地基礎(chǔ)油結(jié)構(gòu)不同,乳化性能也不同。在選用破乳化劑時(shí)應(yīng)根據(jù)不同基礎(chǔ)油品種選用適應(yīng)性好的破乳化劑 �？死�瑪依油田基礎(chǔ)用 KR —12 效果好。T1001 對(duì)南�；�礎(chǔ)油有較好效果 。
6. 2      破乳化劑的用量有一個(gè)最隹值范圍。在這個(gè)濃度下它能對(duì)原來(lái)油品乳化液的親水  親油平衡起抵消作用。用量過(guò)小 ,油品仍有較強(qiáng)的 W2O 乳化傾向 ,用量過(guò)大 ,油品又會(huì)反過(guò)來(lái)表現(xiàn)較強(qiáng)的 O2W 乳化傾向。兩種情況下都不利于油水分離。
6. 3      當(dāng)體系中還有其它添加劑時(shí),不同的添加劑對(duì)破乳化性有不同的影響 ,它們和破乳化劑 有不同的相互作用。T202  乳化性強(qiáng) , 對(duì) T1001  有強(qiáng)抵消作用 ,T405 ,T406 只有弱乳化性。T746 本身乳化性不強(qiáng) ,但它有助于乳液穩(wěn)定 ,所以加了 T746 后 T1001 用量要適量加多。

作者：付欣,胡薏冰
