1 引言 (Introduction)

　　鈾礦冶生產(chǎn)中產(chǎn)生了大量的低濃度含鈾廢水, 如不妥善處理直接排放, 對(duì)生態(tài)環(huán)境和人體健康將構(gòu)成潛在的嚴(yán)重威脅, 有效處理含鈾廢水顯得尤為重要 .含鈾廢水的主要處理方法有化學(xué)沉淀法、生物修復(fù)法、膜分離法和吸附法等, 其中吸附法因其高效廉價(jià)、操作簡單、無二次污染且便于鈾回收利用的優(yōu)點(diǎn)而備受關(guān)注, 成為鈾礦冶環(huán)境治理的研究熱點(diǎn).

　　氧化石墨烯 (GO) 是石墨氧化的產(chǎn)物, 表面富含羧基、羥基等含氧基團(tuán), 且比表面積較大, 對(duì)重金屬離子有很好的吸附效果研究發(fā)現(xiàn)氧化石墨烯對(duì)U (Ⅵ) 的最大吸附量達(dá)111.7 mg·g-1, 明顯高于其它鈾酰離子吸附劑.但由于氧化石墨烯具有親水性, 吸附后難以從水中分離, 在實(shí)際應(yīng)用中可將GO與其它吸附材料復(fù)合, 既可以提高GO的吸附能力, 又使其便于分離回收.殼聚糖 (CS) 是甲殼素脫乙�；�的產(chǎn)物, 其分子結(jié)構(gòu)中存在大量的氨基和羥基, 具有吸附性能好、易再生和價(jià)廉等優(yōu)點(diǎn).但CS能溶于酸性溶液, 這極大地限制了它的應(yīng)用, 因此有必要對(duì)CS進(jìn)行交聯(lián)改性, 使直鏈的CS分子形成網(wǎng)狀結(jié)構(gòu), 從而提高其在酸性溶液中的穩(wěn)定性.有研究表明, 將殼聚糖接枝到氧化石墨烯上得到的CS/GO復(fù)合材料熱穩(wěn)定性高、機(jī)械性能好, 對(duì)Au3+, Pd2+等有毒重金屬具有良好的吸附效果.但有關(guān)CS/GO吸附熱力學(xué)、動(dòng)力學(xué)及機(jī)理等方面的研究還不夠深入, 且將其應(yīng)用于低濃度含鈾廢水處理的報(bào)道相對(duì)較少.本研究利用Hummers法合成氧化石墨烯并與殼聚糖進(jìn)行混合, 經(jīng)戊二醛交聯(lián)改性后制備出吸附位點(diǎn)多, 不溶于酸, 且可過濾分離的CS/GO復(fù)合材料.探討了CS/GO對(duì)U (Ⅵ) 的吸附特性, 通過SEM-EDS、FTIR、XRD等表征手段研究其吸附機(jī)理, 以期為CS/GO處理含鈾廢水提供理論依據(jù).

　　2 材料與方法 (Materials and methods) 2.1 主要試劑與儀器

　　主要試劑：天然鱗片石墨 (325目), 青島金日來石墨有限公司;殼聚糖 (脫乙酰度大于90%), 國藥集團(tuán)化學(xué)試劑有限公司;硝酸鈉、高錳酸鉀、氫氧化鈉、鹽酸 (37%)、戊二醛等其他試劑均為市售分析純, 模擬含鈾廢水采用U3O8(分析純) 根據(jù)GBW04201配制而成.

　　主要儀器：臺(tái)式恒溫振蕩器 (IS-RDD3, 美國精騏有限公司);pHS-3C型精密酸度計(jì) (上海雷磁儀器廠);掃描電子顯微鏡 (JSM-7500F, 日本電子);X射線能譜儀 (Energy 350, 英國牛津儀器有限公司);傅里葉變換紅外光譜儀 (NICOLET6700, 美國Themo Fisher公司);X射線衍射儀 (D8 Advance, 德國布魯克AXS公司);紫外可見分光光度計(jì) (T6, 北京普析通用公司).

　　2.2 殼聚糖/氧化石墨烯的制備

　　采用改進(jìn)的Hummers法制備氧化石墨.稱取一定量研磨好的氧化石墨加到25 mL體積分?jǐn)?shù)為1%的乙酸水溶液中, 室溫下超聲45 min, 形成均勻懸濁液.不斷攪拌的同時(shí)逐步加入0.5 g殼聚糖粉末, 超聲1 h, 使殼聚糖與氧化石墨烯混合均勻, 再加入1.5 mL 50%的戊二醛作為交聯(lián)劑, 繼續(xù)攪拌1 h.靜置12 h, 將分散良好的懸濁液用0.1 mol·L-1的NaOH溶液浸泡, 使復(fù)合物變成凝膠狀, 將產(chǎn)物過濾并依次用50%的乙醇溶液和超純水洗滌、烘干、研磨、過篩 (0.15 mm), 密封干燥備用.

　　2.3 吸附試驗(yàn)

　　取50 mL一定濃度 (2~100 mg·L-1) 的鈾溶液置于150 mL錐形瓶中, 用0.1 mol·L-1的HCl和NaOH溶液調(diào)節(jié)pH值 (2~8), 加入適量 (0.05~0.40 g·L-1) 吸附劑, 恒溫振蕩 (20~40 ℃, 150 r·min-1) 一定時(shí)間 (5~420 min) 后過濾, 用紫外分光光度計(jì)在578 nm處測定濾液U (Ⅵ) 濃度, 試驗(yàn)重復(fù)3次, 取平均值.分別按式 (1) 和式 (2) 計(jì)算CS/GO的吸附量q(mg·g-1) 和U (Ⅵ) 的吸附率η：

(1) (2)

　　式中：C0、Ce分別為吸附前后溶液中U (Ⅵ) 的濃度 (mg·L-1);V為溶液體積 (L);m為吸附劑的投加量 (g).

　　2.4 解吸試驗(yàn)

　　將0.4 g·L-1的CS/GO投加到pH=5, U (Ⅵ) 初始濃度為150 mg·L-1的溶液中, 30 ℃恒溫振蕩5 h后過濾, 測定濾液中U (Ⅵ) 的剩余濃度.再將吸附后的CS/GO放入100 mL 0.1 mol·L-1的HCl溶液中, 振蕩解吸120 min, 過濾并測定濾液U (Ⅵ) 濃度.將解吸后的CS/GO用去離子水反復(fù)洗滌若干次, 烘干后再在相同條件下進(jìn)行吸附-解吸試驗(yàn), 循環(huán)利用4次.U (Ⅵ) 的解吸率按照式 (3) 計(jì)算：

(3)

　　式中：C1為U (Ⅵ) 的初始濃度 (mg·L-1);C2為吸附后溶液中的U (Ⅵ) 濃度 (mg·L-1);Cds為解吸液中U (Ⅵ) 的濃度 (mg·L-1).吸附和解吸過程中溶液的體積相同.

　　3 結(jié)果與討論 (Results and discussion) 3.1 GO含量對(duì)CS/GO吸附U (Ⅵ) 的影響

　　在pH值為5, CS/GO投加量為0.2 g·L-1, U (Ⅵ) 初始濃度為10 mg·L-1, 溫度為30 ℃, 吸附時(shí)間為5 h的條件下, CS/GO中GO的質(zhì)量分?jǐn)?shù) (5%~70%) 對(duì)吸附效果的影響如圖 1所示.

　　圖 1 GO含量對(duì)CS/GO吸附U (Ⅵ) 的影響

　　由圖 1可見, CS/GO對(duì)U (Ⅵ) 的吸附量隨GO含量的提高先快速增加后逐漸減小.這是因?yàn)镚O的加入增大了CS/GO的比表面積, 提供更多的含氧基團(tuán) (羥基、羧基等), 使得CS/GO的吸附能力增強(qiáng).當(dāng)GO質(zhì)量分?jǐn)?shù)為40%時(shí), 吸附量達(dá)到最大值.但繼續(xù)提高GO含量, 吸附量反而略有降低, 可能是GO上的羧基和CS的氨基發(fā)生酰胺化反應(yīng), 形成—NHCO—鍵, 從而降低了羧基和氨基對(duì)鈾酰離子的螯合能力 (He et al., 2011).在后續(xù)試驗(yàn)中, 均采用GO質(zhì)量分?jǐn)?shù)為40%的CS/GO復(fù)合材料進(jìn)行吸附試驗(yàn).

　　3.2 pH值對(duì)CS/GO吸附U (Ⅵ) 的影響

　　在U (Ⅵ) 初始濃度為10 mg·L-1, 吸附劑投加量為0.2 g·L-1, 溫度為30 ℃, 吸附時(shí)間為5 h的條件下, pH值對(duì)GO、CS、CS/GO吸附效果的影響如圖 2所示.

　　圖 2 pH值對(duì)U (Ⅵ) 吸附的影響

　　從圖 2可以看出, CS/GO對(duì)U (Ⅵ) 的吸附量明顯高于CS和GO, pH值對(duì)3種材料吸附效果的影響均較大.當(dāng)pH<5時(shí), 隨著pH值的升高, 吸附量逐漸增大.因?yàn)閜H值較低時(shí), 溶液中大量的H+與UO22+競爭吸附劑上的結(jié)合位點(diǎn), 同時(shí)CS和GO表面的活性基團(tuán)易被質(zhì)子化而帶正電, 增強(qiáng)了CS/GO對(duì)UO22+的靜電斥力, 故吸附量較低 (鄭偉娜等, 2011).隨著pH值的升高, CS和GO上游離活性基團(tuán) (如—NH2、—COOH等) 的含量逐漸增加, 其絡(luò)合能力也隨之提高.當(dāng)pH為5~6時(shí), 3種材料的吸附量達(dá)到最大值.pH>6時(shí), 吸附量反而減小, 這是由于溶液中UO22+易發(fā)生水解, 形成UO2(OH)3-、UO2(OH)42-等絡(luò)合負(fù)離子, 與CS/GO表面活性基團(tuán)產(chǎn)生靜電斥力作用, 阻礙吸附反應(yīng)的進(jìn)行;同時(shí)溶液中CO32-、HCO3-離子增多, 易與UO22+形成難以被吸附的碳酸鈾酰絡(luò)合物 (Zou et al., 2012).因此CS/GO去除U (Ⅵ) 的最佳pH值選為5.

　　3.3 投加量對(duì)CS/GO吸附U (Ⅵ) 的影響

　　在pH值為5, U (Ⅵ) 初始濃度為10 mg·L-1, 溫度為30 ℃, 吸附時(shí)間為5 h的條件下, CS/GO投加量 (0.05~0.40 g·L-1) 對(duì)吸附效果的影響如圖 3所示.

　　圖 3 CS/GO投加量對(duì)U (Ⅵ) 吸附的影響

　　由圖 3可知, 隨著CS/GO投加量的增加, U (Ⅵ) 的吸附率η逐漸提高, 而吸附量q卻逐漸降低.這可能是用量的增加使得CS/GO上活性位點(diǎn)的數(shù)目增多, 鈾酰離子與活性位點(diǎn)結(jié)合概率增大, 故U (Ⅵ) 的吸附率隨之上升.當(dāng)CS/GO投加量較低時(shí), 其表面的氨基、羥基等結(jié)合位點(diǎn)能被充分利用, 隨著投加量增加, 吸附劑相互碰撞團(tuán)聚導(dǎo)致活性基團(tuán)利用率下降, 從而導(dǎo)致吸附量減小 (陳月芳等, 2013).當(dāng)CS/GO投加量為0.2 g·L-1時(shí), U (Ⅵ) 的吸附率達(dá)97.70%, 繼續(xù)增加投加量, 吸附率增加很小.考慮吸附效果且使吸附劑能被充分利用, 試驗(yàn)中CS/GO的最佳投加量定為0.2 g·L-1.

　　3.4 反應(yīng)時(shí)間對(duì)CS/GO吸附U (Ⅵ) 的影響及動(dòng)力學(xué)分析

　　在pH值為5, CS/GO投加量為0.2 g·L-1, 溫度為30 ℃的條件下, 反應(yīng)時(shí)間 (5~420 min) 對(duì)初始濃度分別為5、10、15 mg·L-1含鈾廢水吸附效果的影響如圖 4所示.

　　圖 4 反應(yīng)時(shí)間對(duì)U (Ⅵ) 吸附的影響

　　從圖 4可以看出, 在吸附的前5 min, CS/GO對(duì)U (Ⅵ) 的吸附量急劇增加, 此后5~300 min吸附量上升減緩, 300 min后吸附趨于平衡.這是由于吸附初期CS/GO上有大量的結(jié)合位點(diǎn), 溶液中UO22+的濃度較高, 使得吸附驅(qū)動(dòng)力較大;而隨著吸附的進(jìn)行, 有效活性位點(diǎn)被不斷占據(jù), 吸附驅(qū)動(dòng)力減弱, 導(dǎo)致吸附速率變慢.當(dāng)吸附時(shí)間達(dá)到300 min后, CS/GO上的活性位點(diǎn)被基本占據(jù), 吸附達(dá)到平衡.因此, 確定最佳吸附時(shí)間為5 h.

　　為了探討擴(kuò)散速率與速率控制步驟對(duì)CS/GO吸附過程的影響, 分別采用準(zhǔn)一級(jí)、準(zhǔn)二級(jí)動(dòng)力學(xué)模型和顆粒內(nèi)擴(kuò)散模型對(duì)試驗(yàn)數(shù)據(jù)進(jìn)行擬合, 結(jié)果如表 1所示.由表 1可知, 準(zhǔn)二級(jí)動(dòng)力學(xué)模型中3個(gè)濃度的可決系數(shù)R2均大于0.999, 且理論平衡吸附量qe, cal接近實(shí)際值qe, exp, 說明準(zhǔn)二級(jí)動(dòng)力學(xué)模型更適合描述CS/GO對(duì)U (Ⅵ) 的吸附過程, 由此表明該吸附為化學(xué)吸附, U (Ⅵ) 主要通過化學(xué)鍵合作用結(jié)合在CS/GO表面 (季雪琴等, 2016).另外, 顆粒內(nèi)擴(kuò)散模型的擬合直線不經(jīng)過原點(diǎn), 表明顆粒內(nèi)擴(kuò)散不是CS/GO吸附U (Ⅵ) 的速率控制步驟.

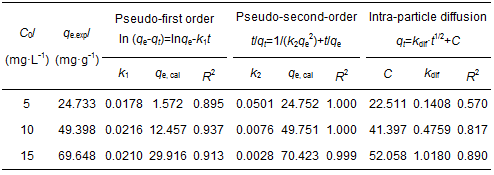

　　表 1 吸附動(dòng)力學(xué)參數(shù)

　　3.5 吸附等溫線及熱力學(xué)分析

　　在pH值為5, CS/GO投加量為0.15 g·L-1, 溫度分別為20、30、40 ℃, 吸附時(shí)間為5 h, U (Ⅵ) 的初始濃度為2、5、10、15、20、30、40、50、70、100 mg·L-1的條件下, CS/GO對(duì)U (Ⅵ) 的吸附等溫線如圖 5所示.

　　圖 5 CS/GO對(duì)U (Ⅵ) 的吸附等溫線

從圖 5可以看出, 隨著平衡濃度的升高, CS/GO對(duì)U (Ⅵ) 的吸附量也逐漸增加, 且吸附效果與溫度正相關(guān).采用Langmuir和Freundlich等溫吸附方程對(duì)吸附過程進(jìn)行擬合, 結(jié)果如表 2所示.由表 2可知, Langmuir等溫吸附方程的可決系數(shù)R2均大于0.999, 而Freundlich等溫吸附方程擬合度較低, 說明CS/GO對(duì)U (Ⅵ) 的吸附是單分子層吸附;Freundlich方程中的參數(shù)n均大于2, 表明吸附較易 (李凱斌等, 2014);在Langmuir等溫吸附方程中, 初始濃度為10 mg·L-1的鈾溶液在3個(gè)溫度下的分離因子RL( ) 分別為0.2988、0.2475、0.2308, 均在0~1范圍內(nèi), 表明CS/GO對(duì)U (Ⅵ) 的吸附為有利吸附 (曾淦寧等, 2016).同時(shí), 從表 2可以看出, 當(dāng)溫度為20 ℃時(shí), CS/GO對(duì)U (Ⅵ) 的理論飽和吸附量為217.4 mg·g-1, 而GO的飽和吸附量為97.5 mg·g-1(Zhao et al., 2012), CS的飽和吸附量為83.9 mg·g-1(謝水波等, 2014), 表明將CS與GO復(fù)合可顯著提高其對(duì)U (Ⅵ) 的吸附性能.

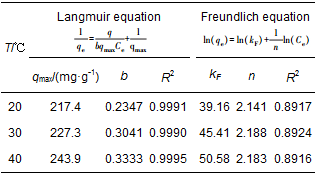

 表 2 U (Ⅵ) 的等溫吸附方程和擬合參數(shù)

　　利用焓變?chǔ)�H0、熵變?chǔ)�S0和吉布斯自由能變?chǔ)�G0來分析溫度對(duì)CS/GO吸附過程的影響, 計(jì)算公式如下：

(4) (5)

　　式中：ΔH0(kJ·mol-1) 和ΔS0(J·mol-1·K-1) 可視為不隨溫度改變的常數(shù), 不同溫度的吸附平衡常數(shù)K0可按以下方法 (Al-othman et al., 2011) 計(jì)算：在不同溫度下分別作lnKd(Kd=qe/Ce) 對(duì)Ce的線性圖 (如圖 6), 當(dāng)Ce趨近于0時(shí)即得到該溫度的lnK0.

　　圖 6 lnKd與Ce的關(guān)系線

　　再根據(jù)方程 (5), 通過lnK0對(duì)1/T做圖 (圖 7), 由擬合直線的斜率和截距分別計(jì)算出ΔH0和ΔS0, 計(jì)算結(jié)果見表 3.

　　圖 7 lnK0與1/T的關(guān)系線

　表 3 CS/GO吸附鈾的熱力學(xué)參數(shù)

　　由表 3可知, CS/GO對(duì)鈾的吸附過程中吉布斯自由能變?chǔ)�G0均為負(fù)值, 表明吸附反應(yīng)是自發(fā)進(jìn)行的 (Subbaiah et al., 2011);溫度越高, ΔG0越小, 說明升溫將促進(jìn)吸附, 這與試驗(yàn)結(jié)論相符;焓變?chǔ)�H0>0, 說明吸附是吸熱反應(yīng);熵變?chǔ)�S0>0, 表明吸附過程中固液交界面的混亂程度增大, CS/GO對(duì)鈾酰離子具有一定的親和作用 (王哲等, 2015).

　　3.6 CS/GO的吸附解吸試驗(yàn)

　　通過解吸試驗(yàn)可以了解吸附劑的循環(huán)次數(shù), 以判定其能否重復(fù)利用.由前述試驗(yàn)可知, 在強(qiáng)酸條件下, CS/GO對(duì)U (Ⅵ) 的吸附率較低, 因此可通過H+與UO22+之間的離子交換作用來對(duì)CS/GO進(jìn)行洗脫.選用0.1 mol·L-1的HCl溶液作解吸劑, 4次吸附/解吸循環(huán)下CS/GO對(duì)U (Ⅵ) 的吸附率/解吸率如圖 8所示.

　　圖 8 U (Ⅵ) 的吸附與解吸

　　由圖 8可知, 初次解吸率高達(dá)99.55%, 解吸一次后吸附率反而略有增加, 這可能是經(jīng)HCl處理后, CS/GO表面增加了更多的吸附位點(diǎn).經(jīng)4次吸附解吸試驗(yàn)后, CS/GO的吸附率仍高達(dá)95%以上, 表明CS/GO具有良好的再生與循環(huán)利用性.

　　3.7 掃描電鏡及EDS能譜分析

　　圖 9為GO、CS以及CS/GO吸附U (Ⅵ) 前后的掃描電鏡圖.從圖中可以看出, GO呈單層片狀結(jié)構(gòu), 表面光滑, 局部地方出現(xiàn)彎曲和褶皺;CS表面致密均勻, 沒有明顯的凸起和孔隙;而CS/GO表面粗糙, 凹凸不平, CS與GO結(jié)合較為緊密, 材料具有更多的吸附位點(diǎn)和更大的比表面積, 有利于其對(duì)鈾酰離子的吸附.對(duì)比圖 9c、d可知, 吸附U (Ⅵ) 后CS/GO的形態(tài)結(jié)構(gòu)發(fā)生明顯變化, 表面變得較平整, 孔隙減少, 這可能是鈾酰離子與CS/GO中的有機(jī)官能團(tuán)相互鍵合的結(jié)果 (聶小琴等, 2013).

　　圖 9 GO (a)、CS (b) 和CS/GO吸附U (Ⅵ) 前 (c)、后 (d) 的掃描電子顯微鏡圖

　　CS/GO吸附U (Ⅵ) 前后的EDS分析結(jié)果如圖 10所示.從圖中可以看出, 吸附前后都有C、N、O、Au存在, 其中Au是照射前的噴金處理導(dǎo)致的, 而殼聚糖和氧化石墨烯中含有大量的C、N、O是圖中C、N、O元素含量較高的原因.吸附后材料中出現(xiàn)很強(qiáng)的鈾峰, 表明CS/GO對(duì)U (Ⅵ) 具有一定的吸附能力.

　　圖 10 CS/GO吸附U (Ⅵ) 前 (a)、后 (b) 的X射線能譜分析圖

　　3.8 傅里葉紅外光譜分析

　　圖 11為GO、CS以及CS/GO吸附U (Ⅵ) 前后的紅外光譜圖, 由譜線a可知, GO在3428 cm-1處有一個(gè)寬強(qiáng)峰, 為—OH的的伸縮振動(dòng)峰;在1732、1615、1395和1105 cm-1處分別是C=O和C=C的伸縮振動(dòng)峰、叔羥基的特征峰以及環(huán)氧基C—O—C的伸縮振動(dòng)峰 (Yang et al., 2010).CS紅外光譜圖中3485 cm-1處是—NH2和O—H的伸縮振動(dòng)重疊峰, 1662 cm-1處則屬于“酰胺Ⅰ帶”上C=O的伸縮振動(dòng)峰 (Wang et al., 2009).

　　圖 11 GO (a)、CS (b)、CS/GO (c)、CS/GO-U (Ⅵ)(d) 的紅外光譜圖

　　CS/GO的IR吸收曲線中, 在3289 cm-1處的峰為仲酰胺—NH和—OH相互重疊形成的伸縮振動(dòng)峰, 該峰相對(duì)于CS在3485m-1處的峰出現(xiàn)偏移, 可能是CS上的—NH2與GO的—COOH反應(yīng)生成酰胺引起的.1585 cm-1處的峰是殼聚糖“酰胺Ⅱ帶”烷基伯酰胺—NH2的彎曲振動(dòng)峰, 1072 cm-1處是GO上環(huán)氧基C—O—C和CS上脂肪伯胺C—NH2的重疊峰, 1157 cm-1和1027 cm-1處的峰則分別來自殼聚糖C6位叔醇基團(tuán)C6—OH和C3位C3—OH的吸收峰, 上述結(jié)果表明CS/GO成功合成.

　　比較CS/GO吸附前后的FTIR結(jié)果可知, CS/GO吸附U (Ⅵ) 后有部分峰位置偏移或者強(qiáng)度發(fā)生變化.其中, 3289 cm-1處的峰消失, 在3445 cm-1處出現(xiàn)強(qiáng)度減弱的譜峰, 這可能是由于—OH與U (Ⅵ) 通過氫鍵發(fā)生了配位絡(luò)合, 而酰胺基N—H未參與反應(yīng).1585 cm-1處的峰偏移到了1615 cm-1處, 表明烷基伯酰胺—NH2參與了鈾的螯合.此外, 1072 cm-1和1027 cm-1處的峰強(qiáng)明顯減弱, 說明脂肪伯胺C—NH2和C3—OH基團(tuán)也參與了U (Ⅵ) 的吸附.以上結(jié)果表明, 在CS/GO對(duì)U (Ⅵ) 的吸附過程中, 羥基和氨基為主要吸附位點(diǎn).

　　3.9 X射線衍射分析

　　在對(duì)CS/GO表面形貌和官能團(tuán)分析的基礎(chǔ)上, 利用X-射線衍射對(duì)其晶體結(jié)構(gòu)進(jìn)行表征, 如圖 12所示.從圖中可以看出, GO在2θ=10.6°處出現(xiàn)了一個(gè)反應(yīng)GO (100) 晶面的特征峰, 說明石墨已經(jīng)被充分氧化成GO (吳敏杰, 2011).CS在2θ=20.7°的峰對(duì)應(yīng)于殼聚糖的無定形結(jié)構(gòu).而復(fù)合材料CS/GO在2θ為10.6°和20.7°附近的特征衍射峰強(qiáng)度均明顯減弱, 這可能是GO和CS之間的相互作用影響了CS分子鏈在晶格中的排列, 并導(dǎo)致GO不能相互堆積形成有序結(jié)構(gòu).

　　圖 12 GO、CS和CS/GO的XRD圖

　　4 結(jié)論 (Conclusions)

　　1) 利用Hummers法合成氧化石墨烯 (GO) 并與殼聚糖 (CS) 進(jìn)行混合, 經(jīng)戊二醛交聯(lián)改性后, 制備得到CS/GO復(fù)合材料.

　　2) CS/GO對(duì)U (Ⅵ) 具有良好的吸附性能.當(dāng)GO質(zhì)量分?jǐn)?shù)為40%, pH值為5時(shí)吸附效果最好, 吸附平衡時(shí)間為5 h, 30 ℃時(shí)理論飽和吸附量為227.3 mg·g-1.Langmuir等溫吸附方程和準(zhǔn)二級(jí)動(dòng)力學(xué)模型 (R2>0.999) 能較好地?cái)M合CS/GO對(duì)U (Ⅵ) 的吸附過程.CS/GO吸附U (Ⅵ) 是自發(fā)的吸熱反應(yīng).吸附解吸試驗(yàn)表明CS/GO具有良好的再生與循環(huán)利用性.具體參見污水寶商城資料或http://www.northcarolinalenders.com更多相關(guān)技術(shù)文檔。

　　3) SEM-EDS、FTIR和XRD分析表明, CS/GO吸附U (Ⅵ) 的過程中, 參與反應(yīng)的基團(tuán)主要有羥基和氨基;吸附U (Ⅵ) 后CS/GO表面變得平整光滑, 孔隙明顯減少.
