首先將工業廢水沿著管道進入預熱器，通過預熱器，對工業廢水進行預熱處理。然后將預熱過后的工業廢水引入到蒸發器中，在蒸發器中，工業廢水將被加熱、蒸發、濃縮，最終，加熱蒸汽冷凝形成的蒸餾水流到蒸餾水收集罐內，而二次蒸汽和濃縮液則一起進入汽液分離器中。在汽液分離器中，濃縮液和二次蒸汽分離，最終，濃縮液流入到濃縮液收集罐中，而分離出來的二次蒸汽則被導入到機械式壓縮機內。在機械式蒸汽壓縮機內，通過對二次蒸汽壓縮、升溫、升壓，并引入到蒸發器中，然后對工業廢水進行加熱、濃縮、蒸發、蒸餾處理。最終，通過重復循環使用二次蒸汽，完成整個工業污水處理過程，并實現工業廢水處理和節省能源的雙重目標。

1）真空蒸餾原理

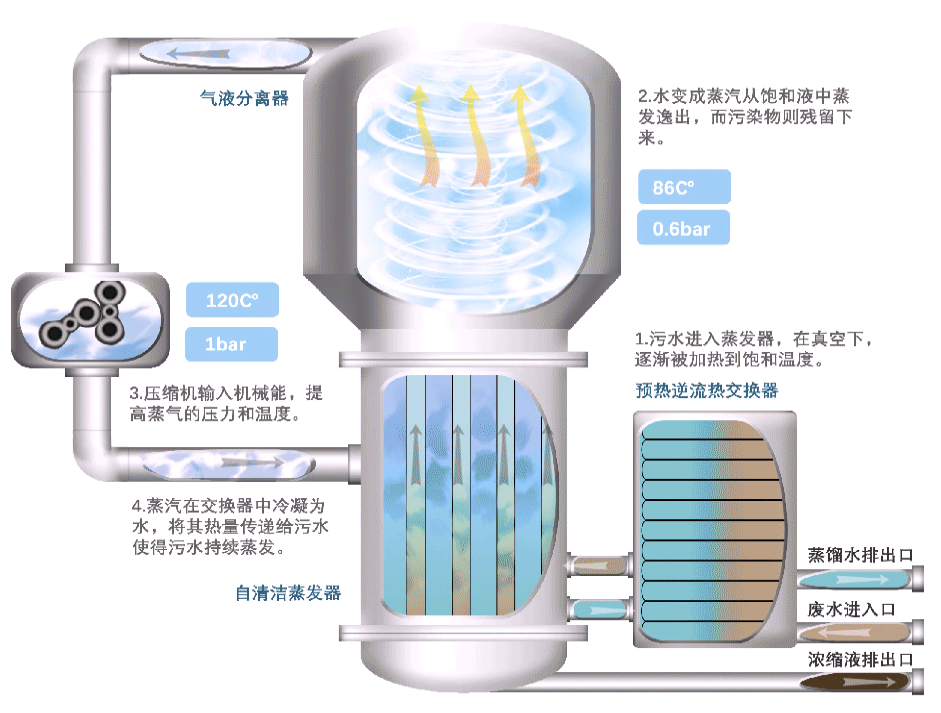

污水進入MVR蒸發器，在真空下逐漸被加熱到沸點，水蒸氣從污水中蒸發溢出，而高于水沸點的物質則保留于殘液中，其中包含了重金屬、鹽分、油脂、表面活性劑等。壓縮機輸入機械能，提高水蒸氣的壓力和溫度，水蒸氣在交換器中冷凝為水，并將其熱量傳遞給污水使得污水持續蒸發。經過污水處理系統真空蒸餾后殘留物的量會減少到原有廢水量的5%,水蒸氣冷凝后幾乎不含任何雜質，可作為工藝水送回到生產過程中。

2）產品優點

MVR蒸發器設備緊湊，占地面積小、所需空間也小。又可省去冷卻系統。對單位能量消耗低，維護成本低，總運行成本低。于需要擴建蒸發設備而供汽，供水能力不足，場地不夠的現有工廠，特別是低溫蒸發需要冷凍水冷凝的場合，可以收到既節省投資又取得較好的節能效果。
