公布日：2023.11.07

申請日：2023.09.15

分類號：C02F11/122(2019.01)I;B01D25/12(2006.01)I

摘要

一種高效穩定的污泥壓濾機及其工作方法，其結構包括機架，機架上部前后均水平設有一定位桿，兩根定位桿之間滑動設有多個濾板，機架左端設有驅動缸，驅動缸輸出端與最左部的濾板相接，定位桿內部設有觸發腔，觸發腔朝向?yàn)V板的內壁設有轉動槽，轉動槽上轉動設有轉動珠，污泥壓濾機上設置有磁力觸發式到位檢測結構，有助于工作人員及時處理故障，防止對壓濾工作造成影響，并且在驅動缸的輸出端上設有內嵌式振動機構，在壓濾工作進行時，通過微型振動電機輸出振動力，通過連接塊傳導至濾板內的導振板，配合擠壓在一起的多個濾板，進行共振，提高壓濾效率。

權利要求書

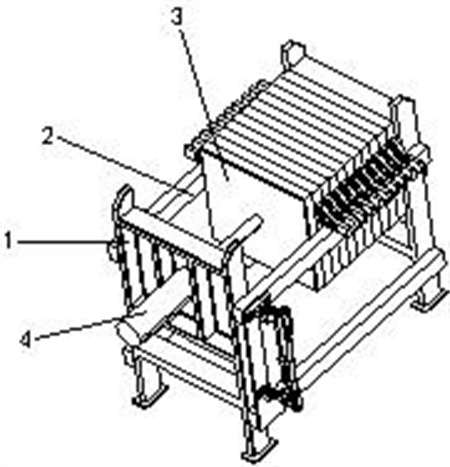

1.一種高效穩定的污泥壓濾機，其特征在于：其結構包括機架（1），所述機架（1）上部前后均水平設有一定位桿（2），兩根定位桿（2）之間滑動設有多個濾板（3），所述機架（1）左端設有驅動缸（4），所述驅動缸（4）輸出端與最左部的濾板（3）相接，所述定位桿（2）內部設有觸發腔（5），所述觸發腔（5）朝向?yàn)V板（3）的內壁設有轉動槽（6），所述轉動槽（6）上轉動設有轉動珠（7），所述轉動槽（6）內壁豎直設有轉動貫穿轉動珠（7）中心的定位軸（8），所述定位軸（8）端部與轉動槽（6）內壁之間設有復位扭簧（9），所述復位扭簧（9）一端固定接于轉動珠（7）外壁，另一端固定接于轉動槽（6）內壁，所述轉動珠（7）朝向?yàn)V板（3）的端部嵌有第一磁塊（10），位于最左部的濾板（3）外壁設有對第一磁塊（10）產生斥力的第二磁塊（11），所述觸發腔（5）另一側內壁設有燈光控制器（12），所述轉動珠（7）另一端部設有觸發塊（13），所述燈光控制器（12）上設有與觸發塊（13）相對應的觸發開關（14），所述定位桿（2）外壁設有與燈光控制器（12）電連接的壓濾燈條（15），所述驅動缸（4）輸出端上設有對最左部的濾板（3）振動作用的內嵌式振動機構,所述機架（1）右端上部設有與濾板（3）相接的進料口，所述機架（1）右端下部設有與濾板（3）相接的出料口。

2.根據權利要求1所述的一種高效穩定的污泥壓濾機，其特征在于：所述內嵌式振動機構包括振動槽（16）、振動控制器（17）、微型振動電機（18），所述振動槽（16）槽口與最左部的濾板（3）左端面中心相接，所述振動控制器（17）、微型振動電機（18）設于振動槽（16）內，所述振動控制器（17）與微型振動電機（18）采用電連接，所述驅動缸（4）的輸出端外壁設有為微型振動電機（18）供電的導線接口（19），最左部的濾板（3）左部夾層內設有導振板（20），所述導振板（20）端部延伸有與振動槽（16）固定套接的連接塊（21），所述連接塊（21）外壁設有密封圈（22），所述連接塊（21）端部設有與微型振動電機（18）輸出端相接的導振連接口（23）。

3.根據權利要求1所述的一種高效穩定的污泥壓濾機，其特征在于：所述機架（1）外壁設有終端控制臺，所述終端控制臺與驅動缸（4）、微型振動電機（18）采用無線電信號連接。

4.根據權利要求1所述的一種高效穩定的污泥壓濾機，其特征在于：所述觸發塊（13）采用彈性塑料材質制成。

5.根據權利要求1所述的一種高效穩定的污泥壓濾機，其特征在于：所述定位桿（2）采用不帶磁的不銹鋼材質制成。

6.根據權利要求2所述的一種高效穩定的污泥壓濾機，其特征在于：所述微型振動電機（18）與振動槽（16）內壁采用螺栓固定連接。

7.根據權利要求1所述的一種高效穩定的污泥壓濾機，其特征在于：所述連接塊（21）為圓柱體結構。

8.一種高效穩定的污泥壓濾機的工作方法，其特征在于，包括如權利要求1-8任一所述的壓濾機，其工作方法包括以下步驟：步驟S1,將污泥通過進料口輸入至濾板（3）內，隨著驅動缸（4）驅動多個濾板（3）擠壓在一起，進行壓濾工作，所壓出的液體會通過出料口導出；步驟S2，位于最左部的濾板（3）完全到位時，該濾板（3）上的第二磁塊（11）會正好對第一磁塊（10）產生斥力，使得第一磁塊（10）帶動轉動珠（7）以定位軸（8）為中心，進行逆時針轉動，復位扭簧（9）扭轉產生形變，在轉動過程中，轉動珠（7）上的觸發塊（13）會與觸發開關（14）接觸作用，所述觸發開關（14）為U型結構，觸發塊（13）位于觸發開關（14）的U型槽口內，其U型槽口一側為啟動按鈕（24），另一側為關閉按鈕（25），觸發塊（13）在接觸啟動按鈕（24）后，燈光控制器（12）控制壓濾燈條（15）亮起，提示工作人員濾板（3）完全擠壓到位；步驟S3，位于最左部的濾板（3）未完全到位時，第二磁塊（11）與第一磁塊（10）產生錯位，第二磁塊（11）無法對第一磁塊（10）產生斥力，轉動珠（7）靜止不動，壓濾燈條（15）處于熄滅狀態，提示工作人員濾板（3）未完全擠壓到位，需要對驅動結構或傳動結構進行檢修；步驟S4，在驅動缸（4）的輸出端拉扯最左部的濾板（3）復位后，第一磁塊（10）失去磁力限制，復位扭簧（9）進行扭轉復位，在回彈作用下，觸發塊（13）會與關閉按鈕（25）接觸，壓濾燈條（15）熄滅。

發明內容

針對現有技術存在的不足，本發明目的是提供一種高效穩定的污泥壓濾機及其工作方法，以解決現有的污泥壓濾機在工作過程中，因驅動結構故障或傳動結構磨損，會造成壓濾板無法擠壓到位，工作人員難以直接通過肉眼觀察到，不及時進行處理的話，容易造成影響壓濾工作的問題。

為了實現上述目的，本發明是通過如下的技術方案來實現：一種高效穩定的污泥壓濾機,其結構包括機架，所述機架上部前后均水平設有一定位桿，兩根定位桿之間滑動設有多個濾板，所述機架左端設有驅動缸，所述驅動缸輸出端與最左部的濾板相接，所述定位桿內部設有觸發腔，所述觸發腔朝向?yàn)V板的內壁設有轉動槽，所述轉動槽上轉動設有轉動珠，所述轉動槽內壁豎直設有轉動貫穿轉動珠中心的定位軸，所述定位軸端部與轉動槽內壁之間設有復位扭簧，所述復位扭簧一端固定接于轉動珠外壁，另一端固定接于轉動槽內壁，所述轉動珠朝向?yàn)V板的端部嵌有第一磁塊，位于最左部的濾板外壁設有對第一磁塊產生斥力的第二磁塊，所述觸發腔另一側內壁設有燈光控制器，所述轉動珠另一端部設有觸發塊，所述燈光控制器上設有與觸發塊相對應的觸發開關，所述定位桿外壁設有與燈光控制器電連接的壓濾燈條，所述驅動缸輸出端上設有對最左部的濾板振動作用的內嵌式振動機構,所述機架右端上部設有與濾板相接的進料口，所述機架右端下部設有與濾板相接的出料口。

進一步地，所述內嵌式振動機構包括振動槽、振動控制器、微型振動電機，所述振動槽槽口與最左部的濾板左端面中心相接，所述振動控制器、微型振動電機設于振動槽內，所述振動控制器與微型振動電機采用電連接，所述驅動缸的輸出端外壁設有為微型振動電機供電的導線接口，最左部的濾板左部夾層內設有導振板，所述導振板端部延伸有與振動槽固定套接的連接塊，所述連接塊外壁設有密封圈，所述連接塊端部設有與微型振動電機輸出端相接的導振連接口。

進一步地，所述機架外壁設有終端控制臺，所述終端控制臺與驅動缸、微型振動電機采用無線電信號連接。

進一步地，所述觸發塊采用彈性塑料材質制成。

進一步地，所述定位桿采用不帶磁的不銹鋼材質制成。

進一步地，所述微型振動電機與振動槽內壁采用螺栓固定連接。

進一步地，所述連接塊為圓柱體結構。

一種高效穩定的污泥壓濾機的工作方法，包括如下步驟：步驟S1,將污泥通過進料口輸入至濾板內，隨著驅動缸驅動多個濾板擠壓在一起，進行壓濾工作，所壓出的液體會通過出料口導出；步驟S2，位于最左部的濾板完全到位時，該濾板上的第二磁塊會正好對第一磁塊產生斥力，使得第一磁塊帶動轉動珠以定位軸為中心，進行逆時針轉動，復位扭簧扭轉產生形變，在轉動過程中，轉動珠上的觸發塊會與觸發開關接觸作用，所述觸發開關為U型結構，觸發塊位于觸發開關的U型槽口內，其U型槽口一側為啟動按鈕，另一側為關閉按鈕，觸發塊在接觸啟動按鈕后，燈光控制器控制壓濾燈條亮起，提示工作人員濾板完全擠壓到位；步驟S3，位于最左部的濾板未完全到位時，第二磁塊與第一磁塊產生錯位，第二磁塊無法對第一磁塊產生斥力，轉動珠靜止不動，壓濾燈條處于熄滅狀態，提示工作人員濾板未完全擠壓到位，需要對驅動結構或傳動結構進行檢修；步驟S4，在驅動缸的輸出端拉扯最左部的濾板復位后，第一磁塊失去磁力限制，復位扭簧進行扭轉復位，在回彈作用下，觸發塊會與關閉按鈕接觸，壓濾燈條熄滅。

本發明的有益效果是：污泥壓濾機上設置有磁力觸發式到位檢測結構，有助于工作人員及時處理故障，防止對壓濾工作造成影響，并且在驅動缸的輸出端上設有內嵌式振動機構，在壓濾工作進行時，通過微型振動電機輸出振動力，通過連接塊傳導至濾板內的導振板，配合擠壓在一起的多個濾板，進行共振，提高壓濾效率。

（發明人：陳正福）
