公布日：2023.11.21

申請日：2023.10.09

分類號：C02F3/28(2023.01)I;C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/66(2023.01)N;C02F1/28(2023.01)N;C02F1/50(2023.01)N;C02F101/30(2006.01)N;

C02F103/30(2006.01)N

摘要

本申請涉及一種反應充分的水解酸化反應器及印染廢水處理方法，其包括池體以及布水裝置，所述池體由下至上依次分為污泥層、配水層、懸浮泥層、填料層、清水層，所述布水裝置位于所述配水層，所述布水裝置包括進水管、若干噴淋管、安裝環以及轉動組件，所述安裝環水平設置，所述安裝環與所述池體的內側壁連接，若干噴淋管沿所述安裝環的軸線周向分布，所述噴淋管沿所述安裝環的切線方向轉動連接于所述安裝環上，所述噴淋管朝向所述污泥層，所述進水管穿入所述池體內，所述進水管用于向若干所述噴淋管供水，所述轉動組件用于帶動若干所述噴淋管轉動。本申請具有提高污泥區污泥的利用率的效果。

權利要求書

1.一種反應充分的水解酸化反應器，其特征在于：包括池體（1）以及布水裝置（2），所述池體（1）由下至上依次分為污泥層（11）、配水層（12）、懸浮泥層（13）、填料層（14）、清水層（15），所述布水裝置（2）位于所述配水層（12），所述布水裝置（2）包括進水管（21）、若干噴淋管（22）、安裝環（23）以及轉動組件（24），所述安裝環（23）水平設置，所述安裝環（23）與所述池體（1）的內側壁連接，若干噴淋管（22）沿所述安裝環（23）的軸線周向分布，所述噴淋管（22）沿所述安裝環（23）的切線方向轉動連接于所述安裝環（23）上，所述噴淋管（22）朝向所述污泥層（11），所述進水管（21）穿入所述池體（1）內，所述進水管（21）用于向若干所述噴淋管（22）供水，所述轉動組件（24）用于帶動若干所述噴淋管（22）轉動。

2.根據權利要求1所述的一種反應充分的水解酸化反應器，其特征在于：所述轉動組件（24）包括轉動盤（241）、若干滑移塊（242），若干滑移套（243）以及驅動件（244），若干所述滑移套（243）與若干噴淋管（22）一一對應，所述滑移套（243）設置于所述噴淋管（22）上，若干所述滑移塊（242）與若干滑移套（243）一一對應，所述滑移套（243）上開設有滑移槽（321），所述滑移槽（321）供所述滑移塊（242）滑移，所述滑移槽（321）用于改變所述滑移塊（242）至所述轉動盤（241）的距離，所述轉動盤（241）與所述安裝環（23）同軸設置，所述轉動盤（241）轉動連接于安裝環（23）上，所述轉動盤（241）端面上開設有環槽（246），所述環槽（246）與轉動盤（241）偏心設置，所述滑移塊（242）滑移連接于所述環槽（246）內，所述驅動件（244）用于帶動所述轉動盤（241）轉動。

3.根據權利要求2所述的一種反應充分的水解酸化反應器，其特征在于：所述驅動件（244）包括驅動齒輪（41）、驅動齒圈（42）以及驅動電機（43），所述驅動齒圈（42）設置于所述轉動盤（241）上，所述驅動齒輪（41）轉動連接于安裝環（23）上，所述驅動齒輪（41）與所述驅動齒圈（42）嚙合，所述驅動電機（43）設置于所述安裝環（23）上，所述驅動電機（43）用于帶動所述驅動齒輪（41）轉動。

4.根據權利要求3所述的一種反應充分的水解酸化反應器，其特征在于：所述滑移塊（242）包括滑移架（31）以及轉動柱（32），所述滑移架（31）滑移連接于所述環槽（246）內，所述轉動柱（32）的長度方向平行于所述安裝環（23）的徑向方向，所述轉動柱（32）沿轉動柱（32）的軸線轉動連接于所述滑移架（31）上，所述滑移槽（321）開設于所述轉動柱（32）上，所述轉動組件（24）上還設置有用于帶動所述轉動柱（32）轉動的調整部件（245）。

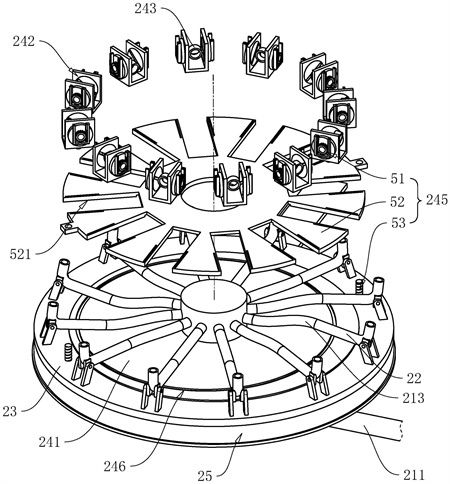

5.根據權利要求4所述的一種反應充分的水解酸化反應器，其特征在于：所述調整部件（245）包括若干對應件（51）、調整板（52）以及帶動件（53），若干對應件（51）與若干滑移塊（242）一一對應，對應件（51）包括調整齒輪（511）、調整架（512）以及調整齒條（513），所述調整板（52）沿豎直方向滑移連接于所述安裝環（23）上，所述調整齒輪（511）設置于所述轉動柱（32）上，所述調整架（512）沿所述安裝環（23）的徑向方向滑移連接于所述調整板（52）上，所述調整齒條（513）沿豎直方向設置，所述調整齒條（513）設置于所述調整架（512）上，所述調整齒條（513）與所述調整齒輪（511）嚙合，所述調整架（512）用于所述調整齒輪（511）與所述調整齒條（513）保持嚙合，所述帶動件（53）用于改變所述調整板（52）與所述安裝環（23）的距離。

6.根據權利要求5所述的一種反應充分的水解酸化反應器，其特征在于：所述帶動件（53）包括帶動螺桿（531）以及帶動電機（532），所述帶動螺桿（531）豎直設置，所述調整板（52）螺紋連接于帶動螺桿（531）上，所述帶動電機（532）設置于安裝環（23）上，所述帶動電機（532）用于帶動所述帶動螺桿（531）轉動。

7.根據權利要求6所述的一種反應充分的水解酸化反應器，其特征在于：所述帶動件（53）還包括蝸輪（533）以及蝸桿（534），所述蝸桿（534）設置于所述帶動電機（532）的輸出軸上，所述蝸輪（533）設置于所述帶動螺桿（531）上，所述蝸桿（534）與所述蝸輪（533）嚙合。

8.根據權利要求7所述的一種反應充分的水解酸化反應器，其特征在于：所述布水裝置（2）還包括密封件（25），所述密封件（25）包括密封盤（251）以及密封環（252），所述密封環（252）設置于所述安裝環（23）上，所述密封盤（251）設置于所述密封環（252）上，所述密封環（252）、密封盤（251）、安裝環（23）以及轉動盤（241）構成密封腔，所述帶動電機（532）、驅動電機（43）均位于密封腔內。

9.根據權利要求2所述的一種反應充分的水解酸化反應器，其特征在于：所述進水管（21）包括總管（211）、分水管（212）以及若干軟管（213），所述總管（211）的進水端與待處理的污水源連接，所述總管（211）的出水端穿入所述池體（1），所述分水管（212）的進水端與所述總管（211）的出水端連接，若干軟管（213）與若干噴淋管（22）一一對應，軟管（213）的一端與噴淋管（22）連接，所述軟管（213）的另一端設置于所述分水管（212）的側壁上，所述軟管（213）與所述分水管（212）連通，所述分水管（212）與所述安裝環（23）同軸設置，所述分水管（212）轉動連接于所述轉動盤（241）。

10.一種印染廢水處理方法，其特征在于，包括以下步驟：S1：廢水收集，將印染過程中的廢水進行收集；S2：沉淀處理，將收集的廢水進行靜置沉淀，減少廢水中的固體懸浮物；S3：pH值調整，根據廢水的酸堿性程度，添加酸、堿或者中和劑調節廢水的pH值；S4：水解酸化，將調整pH值后的廢水通入到如權利要求19任意一項所述的一種反應充分的水解酸化反應器內，對廢水進行水解酸化處理，將廢水中的有機污染物進行生物降解；S5：活性炭吸附，將水解酸化后的廢水通過活性炭進行吸附，去除廢水中的有機物質、色素等污染物；S6：消毒處理，使用消毒劑對廢水進行消毒，殺滅廢水中的細菌、病毒等微生物。

發明內容

為了提高污泥區污泥的利用率，本申請?zhí)峁┮环N反應充分的水解酸化反應器及印染廢水處理方法。

第一方面，本申請?zhí)峁┑囊环N反應充分的水解酸化反應器，采用如下的技術方案：一種反應充分的水解酸化反應器，包括池體以及布水裝置，所述池體由下至上依次分為污泥層、配水層、懸浮泥層、填料層、清水層，所述布水裝置位于所述配水層，所述布水裝置包括進水管、若干噴淋管、安裝環以及轉動組件，所述安裝環水平設置，所述安裝環與所述池體的內側壁連接，若干噴淋管沿所述安裝環的軸線周向分布，所述噴淋管沿所述安裝環的切線方向轉動連接于所述安裝環上，所述噴淋管朝向所述污泥層，所述進水管穿入所述池體內，所述進水管用于向若干所述噴淋管供水，所述轉動組件用于帶動若干所述噴淋管轉動。

通過采用上述技術方案，進水管將廢水通入噴淋管內，噴淋管朝向污泥層進行噴淋，污泥層可節流廢水中的懸浮物，并在水解酸化菌作用下降解有機物，懸浮泥層用于增加池水內的生物量，延長了微生物與廢水的接觸時間，經過污泥層以及懸浮層的廢水將原本不溶性高分子有機物變成了簡單低分子有機物，最終廢水進入到了清水層，便于后續廢水進行清潔處理；工作人員可通過轉動組件帶動噴淋管進行轉動，使得噴淋管朝向污泥層的位置發生改變，通過改變噴淋的位置使得更多的污泥可以廢水進行反應，提高了污泥的利用率，并且提高了水解的反應速度。

可選的，所述轉動組件包括轉動盤、若干滑移塊，若干滑移套以及驅動件，若干所述滑移套與若干噴淋管一一對應，所述滑移套設置于所述噴淋管上，若干所述滑移塊與若干滑移套一一對應，所述滑移套上開設有滑移槽，所述滑移槽供所述滑移塊滑移，所述滑移槽用于改變所述滑移塊至所述轉動盤的距離，所述轉動盤與所述安裝環同軸設置，所述轉動盤轉動連接于安裝環上，所述轉動盤端面上開設有環槽，所述環槽與轉動盤偏心設置，所述滑移塊滑移連接于所述環槽內，所述驅動件用于帶動所述轉動盤轉動。

通過采用上述技術方案，滑移套套設于噴淋管上，由于噴淋管沿安裝環的進行方向轉動，滑移套隨噴淋管轉動，滑移套在安裝環的徑切面上移動；滑移塊滑移連接在轉動盤的環槽內，由于滑移套滑移連接于滑移塊的滑移槽內，使得滑移塊只能在轉動盤上沿轉動盤的徑向方向進行移動；通過驅動件帶動轉動盤轉動，轉動盤轉動帶動滑移塊靠近或遠離轉動盤的軸線，滑移塊與滑移套的位置發生改變，滑移塊在滑移槽內發生移動，滑移套帶動噴淋管轉動，改變噴淋管噴淋至污泥區的位置，由于多個滑移塊與環槽進行配合，導致若干噴淋管的噴淋方向一起改變，并且朝向改變一致，減少了若干噴淋管之間的噴淋廢水相互接觸，提高了廢水對污泥區的沖擊力。

可選的，所述驅動件包括驅動齒輪、驅動齒圈以及驅動電機，所述驅動齒圈設置于所述轉動盤上，所述驅動齒輪轉動連接于安裝環上，所述驅動齒輪與所述驅動齒圈嚙合，所述驅動電機設置于所述安裝環上，所述驅動電機用于帶動所述驅動齒輪轉動。

通過采用上述技術方案，驅動電機帶動驅動齒輪轉動，驅動齒輪帶動驅動齒圈轉動，驅動齒圈帶動轉動盤轉動，通過轉動盤帶動噴淋管進行擺動噴淋，提高了污水噴淋的面積，驅動件結構簡單，便于工作人員進行操作。

可選的，所述滑移塊包括滑移架以及轉動柱，所述滑移架滑移連接于所述環槽內，所述轉動柱的長度方向平行于所述安裝環的徑向方向，所述轉動柱沿轉動柱的軸線轉動連接于所述滑移架上，所述滑移槽開設于所述轉動柱上，所述轉動組件上還設置有用于帶動所述轉動柱轉動的調整部件。

通過采用上述技術方案，滑移槽開設于轉動柱上，滑移槽用于改變滑移套與轉動盤的距離，通過環槽與滑移塊的配合，使得噴淋管可以擺動，但是噴淋管擺動的幅度一定；對于一些污染濃度較高的廢水，需要噴淋管更好的將污水沖入污泥層內，需要提高噴淋管的沖力，工作人員可通過調整部件帶動轉動柱轉動，轉動柱轉動帶動滑移槽轉動，滑移槽轉動使得滑移套的移動范圍減少，使得噴淋管的轉動幅度減少，更好的將廢水沖擊污泥層。

可選的，所述調整部件包括若干對應件、調整板以及帶動件，若干對應件與若干滑移塊一一對應，對應件包括調整齒輪、調整架以及調整齒條，所述調整板沿豎直方向滑移連接于所述安裝環上，所述調整齒輪設置于所述轉動柱上，所述調整架沿所述安裝環的徑向方向滑移連接于所述調整板上，所述調整齒條沿豎直方向設置，所述調整齒條設置于所述調整架上，所述調整齒條與所述調整齒輪嚙合，所述調整架用于所述調整齒輪與所述調整齒條保持嚙合，所述帶動件用于改變所述調整板與所述安裝環的距離。

通過采用上述技術方案，帶動件帶動調整板與轉動盤之間的距離，調整板與轉動盤的距離改變，調整架也隨著調整板移動，調整齒條隨調整架移動，調整齒條與調整齒輪發生相對移動，調整齒條帶動調整齒輪轉動，調整齒輪帶動轉動柱轉動，轉動柱轉動改變滑移槽的角度，改變了滑移套的移動范圍，改變了噴淋管的轉動角度，調整架使得調整齒條保持與調整齒輪的嚙合，滑移架在環槽的帶動下發生移動，滑移架帶動轉動柱一并移動，調整齒輪帶動調整架一并移動，實現了調整部件任何時候都可以對噴淋管的角度進行調整，并且調整部件與轉動組件互不關聯，便于工作人員進行調整。

可選的，所述帶動件包括帶動螺桿以及帶動電機，所述帶動螺桿豎直設置，所述調整板螺紋連接于帶動螺桿上，所述帶動電機設置于安裝環上，所述帶動電機用于帶動所述帶動螺桿轉動。

通過采用上述技術方案，帶動電機帶動帶動螺桿轉動，帶動螺桿帶動調整板移動，通過帶動件實現了對調整板位置的控制，結構簡單且合理，便于工作人員操作。

可選的，所述帶動件還包括蝸輪以及蝸桿，所述蝸桿設置于所述帶動電機的輸出軸上，所述蝸輪設置于所述帶動螺桿上，所述蝸桿與所述蝸輪嚙合。

通過采用上述技術方案，蝸輪蝸桿具有自鎖效果，減少了在調整架長期在轉動柱的帶動下移動而使得調整板發生移動，并且洛倫蝸桿具有扭矩大的特點，便于工作人員精確轉動轉動柱。

可選的，所述安裝環上設置有密封件，所述密封件包括密封盤以及密封環，所述密封環設置于所述安裝環上，所述密封盤設置于所述密封環上，所述密封環、密封盤、安裝環以及轉動盤構成密封腔，所述帶動電機、驅動電機均位于密封腔內。

通過采用上述技術方案，由于池體內長期處于工作狀態，帶動電機與驅動電機不可長時間暴露與池體內，通過密封盤、密封環、安裝環以及轉動盤形成了密封腔，帶動電機與驅動電機位于密封腔內，減少了帶動電機、驅動電機與液體的接觸，提高了設備的可靠性，延長了帶動電機以及驅動電機的壽命。

可選的，所述進水管包括總管、分水管以及若干軟管，所述總管的進水端與待處理的污水源連接，所述總管的出水端穿入所述池體，所述分水管的進水端與所述總管的出水端連接，若干軟管與若干噴淋管一一對應，軟管的一端與噴淋管連接，所述軟管的另一端設置于所述分水管的側壁上，所述軟管與所述分水管連通，所述分水管與所述安轉環同軸設置，所述分水管轉動連接于所述轉動盤。

通過采用上述技術方案，廢水通過總管進入到分水管，在通過分水管進入到各個軟管內，通過軟管進入到噴淋管內，由于噴淋管具有擺動噴淋的工作，分水管與噴淋管通過軟管進行連接更為合理，通過分水管將廢水均分至多個噴淋管內，結構簡單合理，并且由于分水管與安裝環同軸設置，使得分水管至噴淋管的距離一致，使得污水通過分水管后更好的均分進入到各個軟管內，提高了噴淋管的噴淋的效果。

第二方面，本申請?zhí)峁┮环N印染廢水的處理方法，采用如下的技術方案：S1：廢水收集，將印染過程中的廢水進行收集；S2：沉淀處理，將收集的廢水進行靜置沉淀，減少廢水中的固體懸浮物；S3：pH值調整，根據廢水的酸堿性程度，添加酸、堿或者中和劑調節廢水的pH值；S4：水解酸化，將調整pH值后的廢水通入到上述的一種反應充分的水解酸化反應器內，對廢水進行水解酸化處理，將廢水中的有機污染物進行生物降解；S5：活性炭吸附，將水解酸化后的廢水通過活性炭進行吸附，去除廢水中的有機物質、色素等污染物；S6：消毒處理，使用消毒劑對廢水進行消毒，殺滅廢水中的細菌、病毒等微生物。

綜上所述，本申請包括以下至少一種有益技術效果：轉動組件便于將噴淋管進行擺動，擴大了廢水沖向污泥區的范圍，提高了污泥區污泥的利用率；調整部件用于改變噴淋管的擺動幅度；密封組件用于將驅動電機、帶動電機與水進行分隔。

（發明人：羅國其;金建苗）
