公布日：2022.04.29

申請日：2021.12.07

分類號：C02F9/14(2006.01)I;C02F1/463(2006.01)N;C02F3/30(2006.01)N;C02F1/24(2006.01)N;C02F1/40(2006.01)N;C02F1/66(2006.01)N;C02F1/52(2006.01)N;C02F1/

56(2006.01)N;C02F3/12(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F103/34(2006.01)N

摘要

本發明涉及過氧化氫生產廢水處理方法，具體涉及電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統及方法，用于解決芬頓氧化法處理蒽醌法過氧化氫生產廢水由于產生大量鐵泥造成固廢處理費用增加，以及自動化程度低，操作繁瑣的不足之處。該電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統，包括污泥存儲箱，以及依次設置的隔油緩存池、廢水調節池、電解絮凝設備、混凝沉淀設備、中間水池、氣浮機、清水池、A/O反應池和膜生物反應器。同時，本發明還提供一種電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法。

權利要求書

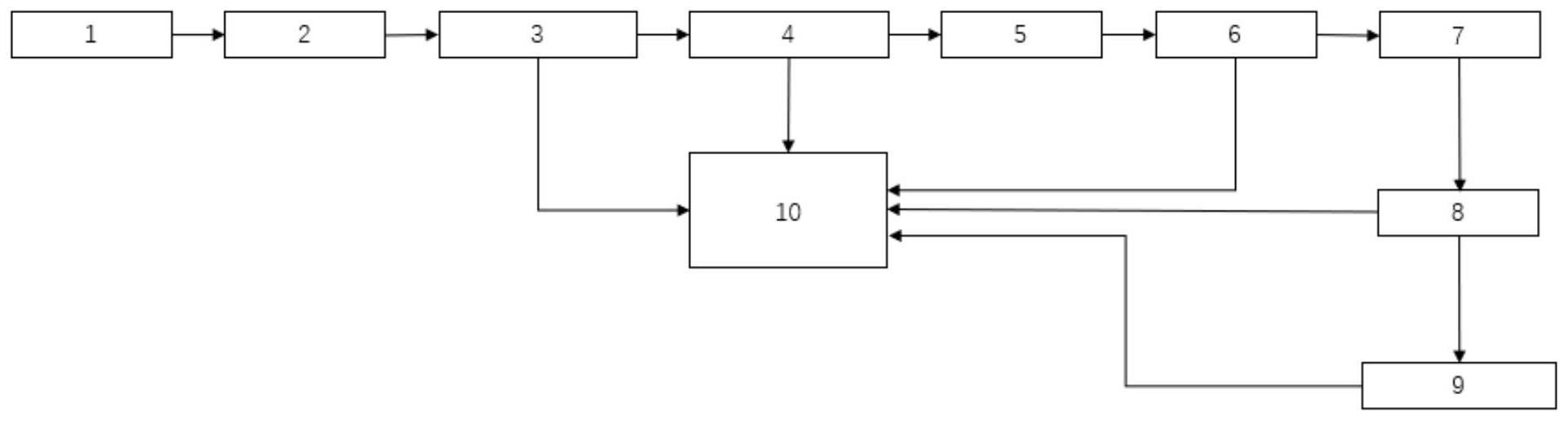

1.一種電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統，其特殊之處在于：包括污泥存儲箱(10)，以及依次設置的隔油緩存池(1)、廢水調節池(2)、電解絮凝設備(3)、混凝沉淀設備(4)、中間水池(5)、氣浮機(6)、清水池(7)、A/O反應池(8)和膜生物反應器(9)；所述隔油緩存池(1)用于對工藝廢水進行去油處理，形成去油廢水，所述工藝廢水為含高濃度難降解有機污染物的蒽醌法過氧化氫生產廢水；所述廢水調節池(2)用于接收去油廢水和廠區的其他廢水，穩定系統水量；所述電解絮凝設備(3)用于對廢水調節池(2)出水進行處理產出第一沉淀濃液和第一污水；所述混凝沉淀設備(4)用于對第一污水進行處理產出第二沉淀濃液和第二污水；所述中間水池(5)用于接收、貯存第二污水；所述氣浮機(6)用于對第二污水進行處理產出第三沉淀濃液和第三污水；所述清水池(7)用于接收、貯存第三污水；所述A/O反應池(8)用于對第三污水進行處理產出第一生化污泥和第四污水；所述膜生物反應器(9)用于對第四污水進行處理產出第二生化污泥和達標排放污水；所述污泥存儲箱(10)輸入端與電解絮凝設備(3)、混凝沉淀設備(4)、氣浮機(6)、A/O反應池(8)和膜生物反應器(9)相連，用于存儲第一沉淀濃液、第二沉淀濃液、第三沉淀濃液、第一生化污泥和第二生化污泥；所述污泥存儲箱(10)定期外運集中處理。

2.根據權利要求1所述的電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統，其特征在于：所述其他廢水為油脂主要以乳化油存在的廢水。

3.根據權利要求1至2所述的電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統，其特征在于：所述隔油緩存池(1)、廢水調節池(2)、電解絮凝設備(3)、混凝沉淀設備(4)、中間水池(5)、氣浮機(6)、清水池(7)、A/O反應池(8)和膜生物反應器(9)均設置有廢氣收集罩，用于收集并處理工藝過程產生的廢氣。

4.一種電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法，其特征在于，采用權利要求1至3任一所述的電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統，包括如下步驟：步驟(1)：工藝廢水經隔油緩存池(1)進行去油處理后產出去油廢水；去油廢水進入廢水調節池(2)與其他廢水混合；工藝廢水為蒽醌法過氧化氫生產廢水；步驟(2)：廢水調節池(2)出水進入電解絮凝設備(3)后，通過PH加藥調節電解絮凝設備(3)內部廢水的PH值為5‑6后，達到電解絮凝所需環境，開始電解絮凝操作；電解絮凝設備(3)內發生反應產出第一沉淀濃液和第一污水，第一沉淀濃液進入污泥存儲箱(10)，第一污水進入混凝沉淀設備(4)；步驟(3)：通過PH加藥調節混凝沉淀設備(4)內第一污水的PH值為8‑9后，加入PAC和PAM，第一污水產出第二沉淀濃液和第二污水，第二沉淀濃液進入污泥存儲箱(10)，第二污水經中間水池(5)進入氣浮機(6)；步驟(4)：在氣浮機(6)內第二污水中加入PAC和PAM，并通入微小氣泡，大尺寸絮凝體下沉，小尺寸絮凝體氣浮脫除，第二污水產出第三沉淀濃液和第三污水，第三沉淀濃液進入污泥存儲箱(10)；步驟(5)：第三污水經清水池(7)進入A/O反應池(8)，第三污水經A/O反應池(8)處理產出第一生化污泥和第四污水，第一生化污泥進入污泥存儲箱(10)，第四污水進入膜生物反應器(9)；步驟(6)：第四污水經膜生物反應器(9)處理產出達標排放污水和第二生化污泥，第二生化污泥進入污泥存儲箱(10)；步驟(7)：污泥存儲箱(10)定期外運處理。

5.根據權利要求4所述的電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法，其特征在于：步驟(1)中，所述去油處理的效果為浮油去除率>95％，懸浮油去除率<60％，乳化油去除率<10％。

6.根據權利要求5所述的電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法，其特征在于：步驟(2)中，所述電解絮凝設備(3)對混合廢水處理的效果為除油率>97％，COD去除率>85％，磷去除率>80％，氮去除率>40％，氨氮去除率>40％。

7.根據權利要求6所述的電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法，其特征在于：步驟(3)中，所述混凝沉淀設備(4)對第一污水處理的效果為COD去除率＞30％。

8.根據權利要求7所述的電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法，其特征在于：步驟(4)中，所述第三污水滿足標準：COD<1000mg/L，懸浮固體<20mg/L；所述達標排放污水滿足污水綜合排放標準GB8978‑1996一級標準，達標排放。

發明內容

本發明的目的是解決芬頓氧化法處理蒽醌法過氧化氫生產廢水由于產生大量鐵泥造成固廢處理費用增加，以及自動化程度低，操作繁瑣的不足之處，而提供一種電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統及方法。

為了解決上述現有技術所存在的不足之處，本發明提供了如下技術解決方案：

電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統，其特殊之處在于：包括污泥存儲箱，以及依次設置的隔油緩存池、廢水調節池、電解絮凝設備、混凝沉淀設備、中間水池、氣浮機、清水池、A/O反應池和膜生物反應器；

所述隔油緩存池用于對工藝廢水進行去油處理，形成去油廢水，所述工藝廢水為含高濃度難降解有機污染物的蒽醌法過氧化氫生產廢水；所述廢水調節池用于接收去油廢水和廠區的其他廢水；所述電解絮凝設備用于對廢水調節池出水進行處理產出第一沉淀濃液和第一污水；所述混凝沉淀設備用于對第一污水進行處理產出第二沉淀濃液和第二污水；所述中間水池用于接收、貯存第二污水；所述氣浮機用于對第二污水進行處理產出第三沉淀濃液和第三污水；所述清水池用于接收、貯存第三污水；所述A/O反應池用于對第三污水進行處理產出第一生化污泥和第四污水；所述膜生物反應器用于對第四污水進行處理產出第二生化污泥和達標排放污水；

所述污泥存儲箱輸入端與電解絮凝設備、混凝沉淀設備、氣浮機、A/O反應池和膜生物反應器相連，用于存儲第一沉淀濃液、第二沉淀濃液、第三沉淀濃液、第一生化污泥和第二生化污泥；

所述污泥存儲箱定期外運集中處理。

進一步地，所述其他廢水為不含浮油且COD＜3000mg/L的廢水。

進一步地，所述隔油緩存池、廢水調節池、電解絮凝設備、混凝沉淀設備、中間水池、氣浮機、清水池、A/O反應池和膜生物反應器均設置有廢氣收集罩，有效收集并處理工藝過程產生的廢氣。

一種電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法，其特殊之處在于，基于上述處理系統，包括如下步驟：

步驟(1)：工藝廢水經隔油緩存池進行去油處理后產出去油廢水；去油廢水進入廢水調節池與其他廢水混合；工藝廢水為蒽醌法過氧化氫生產廢水；

步驟(2)：廢水調節池出水進入電解絮凝設備后，通過PH加藥調節電解絮凝設備內部廢水的PH值為5‑6后，達到電解絮凝所需環境，開始電解絮凝操作；電解絮凝設備內發生反應產出第一沉淀濃液和第一污水，第一沉淀濃液進入污泥存儲箱，第一污水進入混凝沉淀設備；

步驟(3)：通過PH加藥調節混凝沉淀設備內第一污水的PH值為8‑9后，加入PAC和PAM，第一污水產出第二沉淀濃液和第二污水，第二沉淀濃液進入污泥存儲箱，第二污水經中間水池進入氣浮機；

步驟(4)：在氣浮機內第二污水中加入PAC和PAM，并通入微小氣泡，第二污水產出第三沉淀濃液和第三污水，第三沉淀濃液進入污泥存儲箱；

步驟(5)：第三污水經清水池進入A/O反應池，第三污水經A/O反應池處理產出第一生化污泥和第四污水，第一生化污泥進入污泥存儲箱，第四污水進入膜生物反應器；

步驟(6)：第四污水經膜生物反應器處理產出達標排放污水和第二生化污泥，第二生化污泥進入污泥存儲箱；

步驟(7)：污泥存儲箱定期外運處理。

進一步地，步驟(1)中，所述去油處理的效果為浮油去除率>95％，懸浮油去除率<60％，乳化油去除率<10％。

進一步地，步驟(2)中，所述電解絮凝設備(3)對混合廢水處理的效果為除油率>97％，COD去除率>85％，磷去除率>80％，氮去除率>40％，氨氮去除率>40％。

進一步地，步驟(3)中，所述混凝沉淀設備(4)對第一污水處理的效果為COD去除率＞30％。

進一步地，步驟(4)中，所述第三污水滿足標準：COD<1000mg/L，懸浮固體<20mg/L；所述達標排放污水滿足污水綜合排放標準GB8978‑1996一級標準，達標排放。

與現有技術相比，本發明的有益效果是：

(1)本發明公開了一種電解絮凝法處理蒽醌法過氧化氫生產廢水處理系統，其包括依次設置的隔油緩存池、電解絮凝設備、混凝沉淀設備、氣浮機、A/O反應池和膜生物反應器，該系統電解絮凝前僅需隔油，除去污水中較大尺寸的污染物，無需混凝氣浮等預處理，處理效果優異，停留時間短，對污水水質適應范圍廣，產水水質穩定；并且該系統相較于芬頓氧化法污泥產量少，污泥存儲箱可定期外運處理。

(2)本發明公開了一種電解絮凝法處理蒽醌法過氧化氫生產廢水處理方法，其采用電解絮凝法替代傳統芬頓氧化法作為蒽醌法過氧化氫生產廢水處理工藝的核心，該方法無需投加亞鐵藥劑，固廢產出量少，無二次污染，操作靈活，易于實現自動化。

(3)本發明采用電解絮凝法，使得污水處理過程兼具氧化/還原降解、殺菌、絮凝、氣浮等作用，能夠有效降解有機污染物。

(4)本發明工藝緊湊，設備占地面積小，投資費用低，處理效果好，便于自動控制。

（發明人：劉強;許世峰;袁童童;張?jiān)?/span>;曹政;欒仁杰;李亮;劉佩;許可慶;王婧禹;王奚澎;張曼曼;石夢濤;張青）
