公布日：2023.01.31
申請日：2022.11.10
分類號：B01D53/18(2006.01)I;B01D29/03(2006.01)I;B08B7/02(2006.01)I;C02F1/04(2006.01)I;C02F101/16(2006.01)N;C02F103/34(2006.01)N
摘要

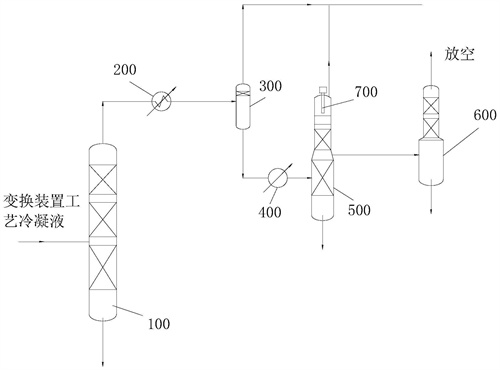

本發明涉及一種處理煤化工變換冷凝液汽提廢水的裝置，包括低溫變換冷凝液主汽提塔；低溫變換冷凝液主汽提塔頂端依次連接冷卻器、氣液分離器，所述氣液分離器底端通過加熱器連接汽提塔，所述汽提塔連接氨水吸收塔，氣液分離器的頂端和所述汽提塔的頂端均連接至去硫回收裝置；氨水吸收塔內設有塔板，塔板內設有過濾網，所述氨水吸收塔內壁上豎直設有滑軌；所述塔板底端兩側分別設有頂出塊；所述滑軌的頂端處設有限位塊；塔板下部設有轉軸，所述轉軸的兩端分別設有偏心輪，所述偏心輪位置和所述頂出塊匹配設置。通過氨水吸收塔內頂出組件和偏心輪的設置，實現將塔板內殘留的附著物震出，避免塔板堵塞，保證氨水吸收塔的正常使用。
權利要求書
1.一種處理煤化工變換冷凝液汽提廢水的裝置，其特征在于，包括低溫變換冷凝液主汽提塔、冷卻器、氣液分離器、加熱器、汽提塔和氨水吸收塔；所述低溫變換冷凝液主汽提塔頂端依次連接冷卻器、氣液分離器，所述氣液分離器底端通過加熱器連接汽提塔，所述汽提塔連接氨水吸收塔，所述氣液分離器的頂端和所述汽提塔的頂端均連接至去硫回收裝置；所述氨水吸收塔內設有塔板，所述塔板內設有過濾網，所述氨水吸收塔內壁上豎直設有滑軌，所述塔板兩端設置在氨水吸收塔內壁上的滑軌上，且所述塔板沿滑軌移動；所述塔板底端兩側分別設有頂出塊；所述滑軌的頂端處設有限位塊；所述塔板下部設有轉軸，所述轉軸與塔板平行設置且留有間距，所述轉軸連接氨水吸收塔外壁的轉軸電機，所述轉軸的兩端分別設有偏心輪，所述偏心輪位置和所述頂出塊匹配設置。
2.根據權利要求1所述處理煤化工變換冷凝液汽提廢水的裝置，其特征在于，所述限位塊上部處還設有頂出組件，所述頂出組件包括頂出板和設置在頂出板上的頂出針，所述頂出板和所述塔板平行設置且留有間距，所述頂出針設置在頂出板上朝向塔板的一側上，且所述頂出針和所述過濾網上的過濾孔匹配設置。
3.根據權利要求2所述處理煤化工變換冷凝液汽提廢水的裝置，其特征在于，所述頂出塊的底端外輪廓為向偏心輪方向凸出的弧形。
4.根據權利要求1所述處理煤化工變換冷凝液汽提廢水的裝置，其特征在于，所述汽提塔內頂端設有汽提分離器，所述汽提分離器包括分離器殼體和設置在分離器殼體內的旋轉機構，所述旋轉機構包括旋轉電機和旋轉軸，所述旋轉電機設置在分離器殼體頂蓋上部，所述旋轉軸一端豎直伸入至分離器殼體內，一端連接位于頂蓋上部的旋轉電機，所述旋轉軸外壁上設有螺旋槳葉；所述分離器殼體的底端設有進氣口，所述分離器殼體的頂端設有出氣口。
5.根據權利要求4所述處理煤化工變換冷凝液汽提廢水的裝置，其特征在于，所述分離器殼體的頂蓋內壁為波浪形內頂蓋，所述分離器殼體的側壁內壁為波浪形內壁，所述波浪形內頂蓋和波浪形內壁間形成氣液通道；所述氣液通道的底端連接進氣口，頂端連接出氣口。
6.根據權利要求4或5所述處理煤化工變換冷凝液汽提廢水的裝置，其特征在于，所述旋轉軸位于氣液通道中心位置處，且所述螺旋槳葉與所述分離器殼體波浪形內壁間留有間距；所述螺旋槳葉上分布有多個三棱錐形凸起。
發明內容
本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明提出一種處理煤化工變換冷凝液汽提廢水的裝置。
本發明解決其技術問題所采用的技術方案是：一種處理煤化工變換冷凝液汽提廢水的裝置，其特征在于，包括低溫變換冷凝液主汽提塔、冷卻器、氣液分離器、加熱器、汽提塔和氨水吸收塔；
所述低溫變換冷凝液主汽提塔頂端依次連接冷卻器、氣液分離器，所述氣液分離器底端通過加熱器連接汽提塔，所述汽提塔連接氨水吸收塔，所述氣液分離器的頂端和所述汽提塔的頂端均連接至去硫回收裝置；
所述氨水吸收塔內設有塔板，所述塔板內設有過濾網，所述氨水吸收塔內壁上豎直設有滑軌，所述塔板兩端設置在氨水吸收塔內壁上的滑軌上，且所述塔板沿滑軌移動；
所述塔板底端兩側分別設有頂出塊；所述滑軌的頂端處設有限位塊；
所述塔板下部設有轉軸，所述轉軸與塔板平行設置且留有間距，所述轉軸連接氨水吸收塔外壁的轉軸電機，所述轉軸的兩端分別設有偏心輪，所述偏心輪位置和所述頂出塊匹配設置。
在本發明的一個較佳實施例中，所述限位塊上部處還設有頂出組件，所述頂出組件包括頂出板和設置在頂出板上的頂出針，所述頂出板和所述塔板平行設置且留有間距，所述頂出針設置在頂出板上朝向塔板的一側上，且所述頂出針和所述過濾網上的過濾孔匹配設置。
在本發明的一個較佳實施例中，所述頂出塊的底端外輪廓為向偏心輪方向凸出的弧形。
在本發明的一個較佳實施例中，所述汽提塔內頂端設有汽提分離器，所述汽提分離器包括分離器殼體和設置在分離器殼體內的旋轉機構，所述旋轉機構包括旋轉電機和旋轉軸，所述旋轉電機設置在分離器殼體頂蓋上部，所述旋轉軸一端豎直伸入至分離器殼體內，一端連接位于頂蓋上部的旋轉電機，所述旋轉軸外壁上設有螺旋槳葉；所述分離器殼體的底端設有進氣口，所述分離器殼體的頂端設有出氣口。
在本發明的一個較佳實施例中，所述分離器殼體的頂蓋內壁為波浪形內頂蓋，所述分離器殼體的側壁內壁為波浪形內壁，所述波浪形內頂蓋和波浪形內壁間形成氣液通道；所述氣液通道的底端連接進氣口，頂端連接出氣口。
在本發明的一個較佳實施例中，所述旋轉軸位于氣液通道中心位置處，且所述螺旋槳葉與所述分離器殼體波浪形內壁間留有間距；所述螺旋槳葉上分布有多個三棱錐形凸起。
本發明的有益效果是：本發明通過氨水吸收塔內頂出組件和偏心輪的設置，實現將塔板內殘留的附著物震出，避免塔板堵塞，保證氨水吸收塔的正常使用，保證氨水吸收塔的運行效率。通過氣液分離器實現對氣液的高效分離，提高氣液的分離效率，且通過氨水吸收塔實現對氨水的有效回收，大大的節約了資源，減少環境污染。
（發明人：徐龍彪;盧正滔;蔣健;趙普;宋高鵬;王震澤;鄭璟;俆麒凱;王麗英）
