公布日：2023.03.07
申請日：2022.11.29
分類號：C02F3/30(2023.01)I;C02F3/28(2023.01)I;C02F101/10(2006.01)N
摘要
本發明涉及用于高濃度硫酸鹽廢水的動態水解酸化裝置，包括主反應器以及與主反應器連接的溶解氧調節單元，所述主反應器由下至上包括進水區、第一生化區、第二生化區和出水區，進水管連接進水區，第一生化區至少包括第一厭氧區，第二生化區至少包括第一微氧區，出水區的頂部設有出氣口，第一生化區和第二生化區均設有溶解氧監測裝置；所述溶解氧調節單元包括供氧裝置和供氮氣裝置，供氧裝置通過氣路至少連接第一微氧區，用于提供氧氣，供氮氣裝置通過氣路并聯第一生化區和第二生化區，用于降低溶解氧量。
權利要求書
1.用于高濃度硫酸鹽廢水的動態水解酸化裝置，其特征在于，包括主反應器以及與主反應器連接的溶解氧調節單元，所述主反應器由下至上包括進水區、第一生化區、第二生化區和出水區，進水管連接進水區，第一生化區至少包括第一厭氧區，第二生化區至少包括第一微氧區，出水區的頂部設有出氣口，第一生化區和第二生化區均設有溶解氧監測裝置；所述溶解氧調節單元包括供氧裝置和供氮氣裝置，供氧裝置通過氣路至少連接第一微氧區，用于提供氧氣，供氮氣裝置通過氣路并聯第一生化區和第二生化區，用于降低溶解氧量。
2.根據權利要求1所述的動態水解酸化裝置，其特征在于，所述進水區的底部設有第一布水器，進水管連接第一布水器，使得進水均勻分布；進水區內設有第一取樣口，用于實時取樣檢測進水情況；所述進水區設有pH監測裝置，進水區通過管路連接酸堿調節裝置，pH監測裝置通訊連接酸堿調節裝置，用于根據進水區內水體的pH值，通過酸堿調節裝置向進水區內輸入酸或堿。
3.根據權利要求2所述的動態水解酸化裝置，其特征在于，所述第一生化區內只設置第一厭氧區，第二生化區內只設置第一微氧區，第一厭氧區與第一微氧區之間設有曝氣調節區，曝氣調節區內設有第一曝氣管；所述供氮氣裝置通過氣路并聯進水管和第一曝氣管，供氧裝置通過氣路連接第一曝氣管；所述第一厭氧區的頂部設有第一過濾網，防止第一厭氧區內的污泥隨水流進入曝氣調節區和第一微氧區。
4.根據權利要求3所述的動態水解酸化裝置，其特征在于，所述第一厭氧區和第一微氧區內分別設有第一溶解氧監測裝置和第二溶解氧監測裝置，用于分別實時監測第一厭氧區和第一微氧區內水體的溶解氧值；兩個溶解氧監測裝置與溶解氧調節單元通訊連接，溶解氧調節單元的控制器根據接收到的溶解氧信號，判斷第一厭氧區的溶解氧是否超標、第一微氧區的溶解氧是否超標或不足。
5.根據權利要求4所述的動態水解酸化裝置，其特征在于，所述第一厭氧區和第一微氧區內分別設有第二取樣口和第三取樣口，用于實時取樣檢測相應區域的水體情況，掌握硫酸鹽處理進程和效果。
6.根據權利要求2所述的動態水解酸化裝置，其特征在于，所述第一生化區由外至里包括第一厭氧區和第二微氧區，且以第一分隔板相互分隔，第一分隔板的上部設有一圈第一開口，用于第一厭氧區向第二微氧區排水；第二生化區由外至里包括第一微氧區和第二厭氧區，且以第二分隔板相互分隔，第二分隔板的上部設有一圈第二開口，用于第二厭氧區向第一微氧區排水；所述進水區的頂部連通第一厭氧區，且與第二微氧區之間設有第三分隔板；第二微氧區與上方的第二厭氧區連通，第一厭氧區與上方的第一微氧區之間設有第四分隔板，第二厭氧區的上方設有第五分隔板，第一微氧區的頂部與出水區連通。
7.根據權利要求6所述的動態水解酸化裝置，其特征在于，所述第一分隔板的頂部連接第四分隔板的下表面，將第一厭氧區分隔開來，使得第一厭氧區產生的硫化氫和沼氣通過第一開口排入第二微氧區；第五分隔板的下表面連接第二分隔板，將第二厭氧區分隔開來，防止第二厭氧區的出水與第一微氧區的出水混合。
8.根據權利要求7所述的動態水解酸化裝置，其特征在于，所述第一分隔板在對應所述第一開口的位置設有一圈向第二微氧區內部凸出的第一置液槽；第一置液槽的側面與第一開口相連通，底面設有若干個第一連接管，第一連接管緊貼第二微氧區的內壁，并延伸至第二微氧區的底部，若干個第一連接管沿第一置液槽的軸向均勻設置，第一厭氧區處理后的廢水依次通過第一開口、第一置液槽和第一連接管均勻輸入第二微氧區；所述第二微氧區的底部設有第二布水器，第二布水器設有若干個進口用于對應連接第一連接管的出口，將第一厭氧區的出水均勻輸入第二微氧區。
9.根據權利要求8所述的動態水解酸化裝置，其特征在于，所述第二分隔板在對應所述第二開口的位置設有一圈向第一微氧區內部凸出的第二置液槽；第二置液槽的側面與第二開口相連通，底面設有若干個第二連接管，第二連接管緊貼第一微氧區的內壁，并延伸至第一微氧區的底部，若干個第二連接管沿第二置液槽的軸向均勻設置，第二厭氧區處理后的廢水依次通過第二開口、第二置液槽和第二連接管均勻輸入第一微氧區；所述第一微氧區的底部設有環形的第三布水器，第四分隔板支撐第三布水器，第三布水器設有若干個進口用于對應連接第二連接管的出口，將第二厭氧區的出水均勻輸入第一微氧區。
10.根據權利要求9所述的動態水解酸化裝置，其特征在于，所述第二厭氧區的底部設有第二曝氣管，第二曝氣管由第二過濾網支撐；所述供氧裝置通過氣路并聯第二布水器和第三布水器，分別為第二微氧區和第一微氧區提供氧氣；所述供氮氣裝置通過氣路并聯進水管、第二布水器、第三布水器和第二曝氣管，分別調節第一厭氧區、第二微氧區、第一微氧區和第二厭氧區的溶氧量。
發明內容
針對上述問題，本發明提供用于高濃度硫酸鹽廢水的動態水解酸化裝置，包括主反應器以及與主反應器連接的溶解氧調節單元，所述主反應器由下至上包括進水區、第一生化區、第二生化區和出水區，進水管連接進水區，第一生化區至少包括第一厭氧區，第二生化區至少包括第一微氧區，出水區的頂部設有出氣口，第一生化區和第二生化區均設有溶解氧監測裝置；
所述溶解氧調節單元包括供氧裝置和供氮氣裝置，供氧裝置通過氣路至少連接第一微氧區，用于提供氧氣，供氮氣裝置通過氣路并聯第一生化區和第二生化區，用于降低溶解氧量。
可選的，所述進水區的底部設有第一布水器，進水管連接第一布水器，使得進水均勻分布；進水區內設有第一取樣口，用于實時取樣檢測進水情況。
可選的，所述進水區設有pH監測裝置，進水區通過管路連接酸堿調節裝置，pH監測裝置通訊連接酸堿調節裝置，用于根據進水區內水體的pH值，通過酸堿調節裝置向進水區內輸入酸或堿。

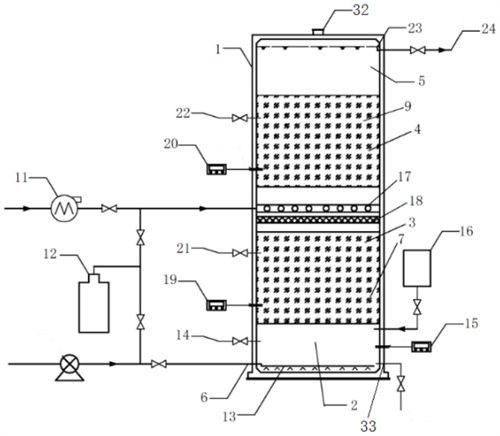

任選的，所述第一生化區內只設置第一厭氧區，第二生化區內只設置第一微氧區，第一厭氧區與第一微氧區之間設有曝氣調節區，曝氣調節區內設有第一曝氣管；
所述供氮氣裝置通過氣路并聯進水管和第一曝氣管，供氧裝置通過氣路連接第一曝氣管；
所述第一厭氧區的頂部設有第一過濾網，防止第一厭氧區內的污泥隨水流進入曝氣調節區和第一微氧區。
進一步可選的，所述第一厭氧區和第一微氧區內分別設有第一溶解氧監測裝置和第二溶解氧監測裝置，用于分別實時監測第一厭氧區和第一微氧區內水體的溶解氧值；兩個溶解氧監測裝置與溶解氧調節單元通訊連接，溶解氧調節單元的控制器根據接收到的溶解氧信號，判斷第一厭氧區的溶解氧是否超標、第一微氧區的溶解氧是否超標或不足。
進一步可選的，所述第一厭氧區和第一微氧區內分別設有第二取樣口和第三取樣口，用于實時取樣檢測相應區域的水體情況，掌握硫酸鹽處理進程和效果。
任選的，所述第一生化區由外至里包括第一厭氧區和第二微氧區，且以第一分隔板相互分隔，第一分隔板的上部設有一圈第一開口，用于第一厭氧區向第二微氧區排水；第二生化區由外至里包括第一微氧區和第二厭氧區，且以第二分隔板相互分隔，第二分隔板的上部設有一圈第二開口，用于第二厭氧區向第一微氧區排水；
所述進水區的頂部連通第一厭氧區，且與第二微氧區之間設有第三分隔板；第二微氧區與上方的第二厭氧區連通，第一厭氧區與上方的第一微氧區之間設有第四分隔板，第二厭氧區的上方設有第五分隔板，第一微氧區的頂部與出水區連通。
進一步可選的，所述第一分隔板的頂部連接第四分隔板的下表面，將第一厭氧區分隔開來，使得第一厭氧區產生的硫化氫和沼氣通過第一開口排入第二微氧區；
第五分隔板的下表面連接第二分隔板，將第二厭氧區分隔開來，防止第二厭氧區的出水與第一微氧區的出水混合。
進一步可選的，所述第一分隔板在對應所述第一開口的位置設有一圈向第二微氧區內部凸出的第一置液槽；第一置液槽的側面與第一開口相連通，底面設有若干個第一連接管，第一連接管緊貼第二微氧區的內壁，并延伸至第二微氧區的底部，若干個第一連接管沿第一置液槽的軸向均勻設置，第一厭氧區處理后的廢水依次通過第一開口、第一置液槽和第一連接管均勻輸入第二微氧區。
進一步可選的，所述第二微氧區的底部設有第二布水器，第二布水器設有若干個進口用于對應連接第一連接管的出口，將第一厭氧區的出水均勻輸入第二微氧區。
進一步可選的，所述第二分隔板在對應所述第二開口的位置設有一圈向第一微氧區內部凸出的第二置液槽；第二置液槽的側面與第二開口相連通，底面設有若干個第二連接管，第二連接管緊貼第一微氧區的內壁，并延伸至第一微氧區的底部，若干個第二連接管沿第二置液槽的軸向均勻設置，第二厭氧區處理后的廢水依次通過第二開口、第二置液槽和第二連接管均勻輸入第一微氧區。
進一步可選的，所述第一微氧區的底部設有環形的第三布水器，第四分隔板支撐第三布水器，第三布水器設有若干個進口用于對應連接第二連接管的出口，將第二厭氧區的出水均勻輸入第一微氧區。
進一步可選的，所述第二厭氧區的底部設有第二曝氣管，第二曝氣管由第二過濾網支撐；
所述供氧裝置通過氣路并聯第二布水器和第三布水器，分別為第二微氧區和第一微氧區提供氧氣；
所述供氮氣裝置通過氣路并聯進水管、第二布水器、第三布水器和第二曝氣管，分別調節第一厭氧區、第二微氧區、第一微氧區和第二厭氧區的溶氧量。
（發明人：張傳兵;朱連翔;郭倩倩;徐亞慧;王慧芳;張春紅;楊鵬;趙澤帆;孫振洲;楊偉;何朋英;趙遠;趙潤智）
