申請日2015.07.07

　　公開(公告)日2015.11.25

　　IPC分類號C02F1/42

　　摘要

　　本實用新型公開了一種離子交換系統廢水處理裝置，包括酸計量箱、堿計量箱、酸噴射器、堿噴射器、再生水泵、陽床和陰床，酸計量箱通過酸噴射器連接有陽床，堿計量箱通過堿噴射器連接有陰床，酸噴射器通過流量計一連接有再生水泵，堿噴射器通過流量計二連接有再生水泵，陽床和陰床均通過管道連通中和水池，中和水池中安裝有水泵，水泵與排液管連接，中和水池通過水泵與排液管與外部連接進行排水。本實用新型避免了對現有再生工藝后續再生廢水的繁瑣處理，減少了對環境污染、設備投資和運行成本。

　　權利要求書

　　1.一種離子交換系統廢水處理裝置，包括酸計量箱、堿計量箱、酸 噴射器、堿噴射器、再生水泵、陽床和陰床，其特征在于，酸計量箱 通過酸噴射器連接有陽床，堿計量箱通過堿噴射器連接有陰床，酸噴 射器通過流量計一連接有再生水泵，堿噴射器通過流量計二連接有再 生水泵，陽床和陰床均通過管道連通中和水池，中和水池中安裝有水 泵，水泵與排液管連接，中和水池通過水泵與排液管與外部連接進行 排水。

　　2.如權利要求1所述的一種離子交換系統廢水處理裝置，其特征在 于，所述陽床和陰床上均安裝有進再生液閥和再生排水閥。

　　說明書

　　一種離子交換系統廢水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及一種離子交換系 統廢水處理裝置。

　　背景技術

　　離子交換系統是通過陰、陽離子交換樹脂對水中的各種陰、陽 離子進行置換的一種傳統水處理工藝，被廣泛應用在電子、離子交換 樹脂系統、鍋爐補給水水等工及醫藥用超純業超純水、高純水的制備 上。目前，國內的離子交換工藝在國內水處理行業依然得到比較普遍 應用，離子交換再生系統包括有酸堿儲罐、酸堿計量箱、酸堿噴射器、 再生水泵等設備，在再生過程中會產生廢水，其中廢水pH值呈現酸 性或堿性而不能達到排放標準，從而對環境造成污染，對此現有的一 般做法是將離子交換過程中的廢水排放到中和水池中，然后額外投加 酸或堿至中和水池中，待中和水池中的廢水成中性后再進行排放，然 而這樣的處理方法中一方面由于中和水池較大，在投加酸或堿時很難 控制投加量，則導致需要多次投加酸或堿，使得操作步驟繁瑣，另一 方面直接向中和水池投加酸或堿，很難準確的把握需要加入酸或堿的 含量，現有的離子交換系統及工藝在使用的時候增加了運行成本。

　　實用新型內容

　　針對現有技術中的弊端，本實用新型提供一種離子交換系統廢 水處理裝置。

　　為了實現上述目的，本實用新型擬采用的技術方案是：

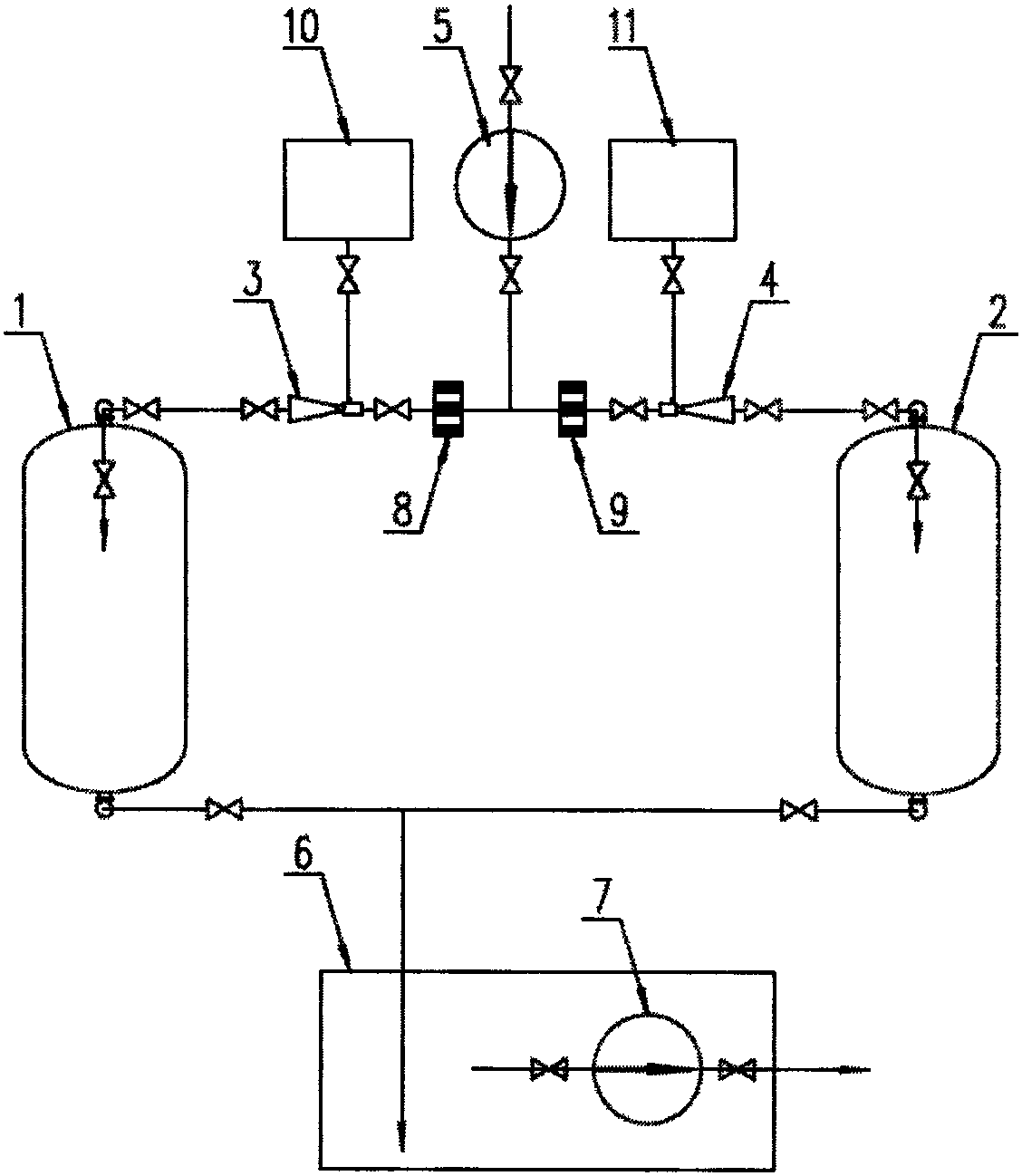

　　一種離子交換系統廢水處理裝置，包括酸計量箱、堿計量箱、 酸噴射器、堿噴射器、再生水泵、陽床和陰床，酸計量箱通過酸噴射 器連接有陽床，堿計量箱通過堿噴射器連接有陰床，酸噴射器通過流 量計一連接有再生水泵，堿噴射器通過流量計二連接有再生水泵，陽 床和陰床均通過管道連通中和水池，中和水池中安裝有水泵，水泵與 排液管連接，中和水池通過水泵與排液管與外部連接進行排水。

　　所述陽床和陰床上均安裝有進再生液閥和再生排水閥。

　　一種離子交換系統廢水處理工藝，包括以下步驟：

　　a，關閉陽床、陰床所有閥門，待樹脂落床后進行再生，所述陽 床、陰床實現了同時再生;

　　b，依次開啟陽床和陰床上的排氣閥、進再生液閥，然后打開酸 噴射器的進水閥、堿噴射器的進水閥和再生水泵;

　　c、當陽床、陰床的排氣管出水后，開啟陽床、陰床上的再生排 水閥，同時關閉陽床、陰床上的排氣閥，調整陽床、陰床上的再生排 水閥、酸噴射器的進水閥和堿噴射器的進水閥使得陽床、陰床內再生 液流速穩定在計算選定值(根據現場流量計數值操作);

　　d、由于酸噴射器與酸計量箱連通，堿噴射器與堿計量箱連通， 開啟酸計量箱上的再生液出口閥和堿計量箱的再生液出口閥，然后調 整陽床、陰床內再生液濃度穩定至計算選定值(根據遠傳濃度計數值 操作)，當從酸計量箱上的再生液出口閥出的酸量和堿計量箱上的再 生液出口閥出的堿量達到預估值時，關閉酸計量箱上的再生液出口閥 和堿計量箱的再生液出口閥，所述酸量、堿用量為計算預估值;

　　e、保持酸噴射器的進水閥、堿噴射器的進水閥的開度，調整流 量與再生時基本一致，開始進行床體內置換，置換完畢后廢液排入中 和水池，其廢液可以通過地溝排入中和水池，其再生廢液在地溝內即 可完成自中和過程，最后通過中和水池中的中和水泵和水管排出;

　　f、置換完畢后依次關閉再生水泵、酸噴射器的進水閥、堿噴射 器的進水閥，然后依次關閉陽床和陰床上的進再生液閥、再生排水閥 即可。

　　所述再生水泵和酸噴射器的進水閥通過流量計一連通，所述再 生水泵和堿噴射器的進水閥之間通過流量計二連通。

　　本實用新型的有益效果：與現有技術相比，本實用新型通過改變 再生模式，全部的酸都流過需再生的陽床體內，全部的堿都流過需再 生的陰床體內，使得酸堿原料得到了充分利用，其中從酸計量箱上的 再生液出口閥出的酸量和堿計量箱上的再生液出口閥出的堿量均過 量時可以實現準確的自中和，這樣的模式不僅減少了對現有再生工藝 后續再生廢水的繁瑣處理，從而減少了對環境的污染，最大限度的節 約了酸堿用量，而且提高了樹脂再生度，提高了酸、堿的利用率，減 少了樹脂初次裝填量，從而降低了陽床、陰床的運行壓降和床體高度， 延長了樹脂使用壽命，有利于降低投資成本，也有利于設備運行更加 穩定。
