申請日2015.07.07

　　公開(公告)日2015.11.18

　　IPC分類號C02F11/12

　　摘要

　　本實用新型涉及低溫射流污泥干化裝置，尤其是涉及低溫射流污泥干化裝置。本實用新型的低溫射流污泥干化裝置由污泥進口、污泥干化裝置、污泥出口組成;在污泥干化裝置上還連接有空氣干燥裝置，所述的污泥干化裝置設置有高速風機、分離腔、氣液固三相分離器。高速風機的出風口設置在分離腔內，污泥進口與分離腔連接;氣液固三相分離器與分離腔連接;高速風機的進風口與空氣干燥裝置連接;氣液固三相分離器上設置有污泥出口，廢氣出口、廢液出口。本技術干化過程中伴隨著污泥破碎，可以實現污泥中的細菌破壁，從而有效滅菌;采用模塊化設計，安裝簡便，占地面積小，結構緊湊，布局合理。

　　權利要求書

　　1.低溫射流污泥干化裝置，由污泥進口、污泥干化裝置、污泥出口組成;在污泥干化裝置上還連接有空氣干燥裝置，所述的污泥干化裝置設置有高速風機、分離腔、氣液固三相分離器;高速風機的出風口設置在分離腔內，污泥進口與分離腔連接;氣液固三相分離器與分離腔連接;高速風機的進風口與空氣干燥裝置連接;氣液固三相分離器上設置有污泥出口，廢氣出口、廢液出口。

　　2.如權利要求1所述的低溫射流污泥干化裝置，其特征在于，所述的空氣干燥裝置為空氣干燥機。

　　3.如權利要求1所述的低溫射流污泥干化裝置，其特征在于，所述的污泥進口和污泥出口通過不銹鋼管連接于污泥干化裝置。

　　說明書

　　低溫射流污泥干化裝置

　　技術領域

　　本實用新型涉及一種污泥處理設備，尤其是涉及低溫射流污泥干化裝置。

　　背景技術

　　隨著城市建設的發展、生活水平的提高，城市生活污泥的生成量也越來越大，日久堆積十分影響城市環境及空氣質量。

　　現在，污泥處理技術可以概括為下列幾大類，其中第一大類，污泥處理采用堆肥處理技術，缺點是堆肥時間長、占地面積大、不易大規模推廣。更為重要的是堆肥處理技術僅適合處理生活污水的污泥，不適合處理工業廢水的污泥，因為工業廢水的污泥主要由大量有害物質構成，這些有害物質的含量高，毒性大，對環境可能會造成極大的破壞作用，并且難以被自然界所降解，當然不可能做肥料使用。第二大類，以焚燒為核心的污泥處理方法，這是最徹底的、最有效的污泥處理方法。該方法能使有機物全部碳化，殺死病原體，可最大限度地減少污泥體積。但是其缺點在于處理設施投資大，能耗高，處理費用高，市場應用未能大規模推廣。再有就是污泥的建材化技術、燃料化技術和厭氧消化(制沼氣)技術還處于研究階段。

　　其他大類，比如污泥的電離輻射處理技術，微波和超聲波處理污泥技術都處于實驗階段，也是高耗能的技術，市場推廣前景是一個未知數。用微生物處理廢水，由于微生物自身的特點決定了該方法受限制的因素較多，例如微生物對水質的要求，對環境溫度的要求，實際結果表明季節的變化嚴重影響微生物處理效果。對于工業污泥，目前微生物的處理效果遠遠不能滿足需要。使用微生物處理污泥的難度大于污水處理，尤其是工業污泥。目前，污泥的處理方式主要是填埋，但是，由污水變?yōu)槲勰�，僅僅是改變了污染物存在的形式，沒有減少污染物，也就沒有減少污水對環境的危害，甚至對局部區域的危害更大了。填埋處理占用土地，也人為地建成了一個“二次”污染源，給局部區域留下長期的隱患。總體來說，現階段的污泥處理不完善，處理水平低以及成本高等。

　　實用新型內容

　　為了解決上述問題，本實用新型提供了一種處理效率高、成本低、運行穩定的低溫射流污泥干化裝置。

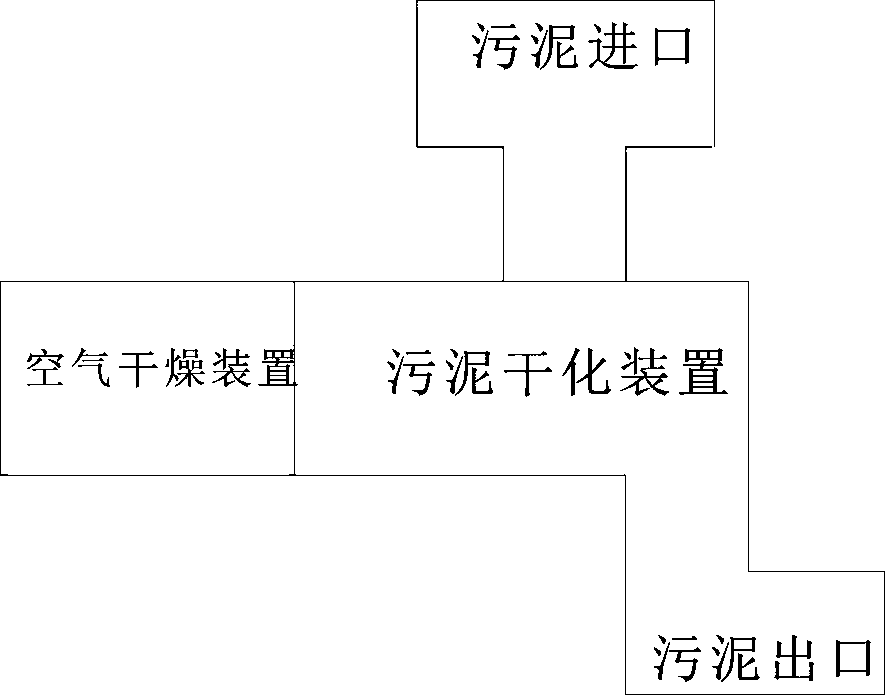

　　本實用新型的低溫射流污泥干化裝置，由污泥進口、污泥干化裝置、污泥出口組成;在污泥干化裝置上還連接有空氣干燥裝置，所述的污泥干化裝置設置有高速風機、分離腔、氣液固三相分離器。高速風機的出風口設置在分離腔內，污泥進口與分離腔連接;氣液固三相分離器與分離腔連接;高速風機的進風口與空氣干燥裝置連接;氣液固三相分離器上設置有污泥出口，廢氣出口、廢液出口。

　　如上所述的低溫射流污泥干化裝置，更進一步說明為，所述的空氣干燥裝置為空氣干燥機。

　　如上所述的低溫射流污泥干化裝置，更進一步說明為，所述的污泥進口和污泥出口通過不銹鋼管連接于污泥干化裝置。

　　有益效果

　　該低溫射流污泥干化裝置能夠持續運行對城市生活污泥進行批量化干化處理，其與目前現有的一些用于污泥干化的設備相比，更具有處理周期短、效率高、干化效果佳、運行穩定安全、環保、自動化程度高等顯著優點，極具推廣使用前景。
