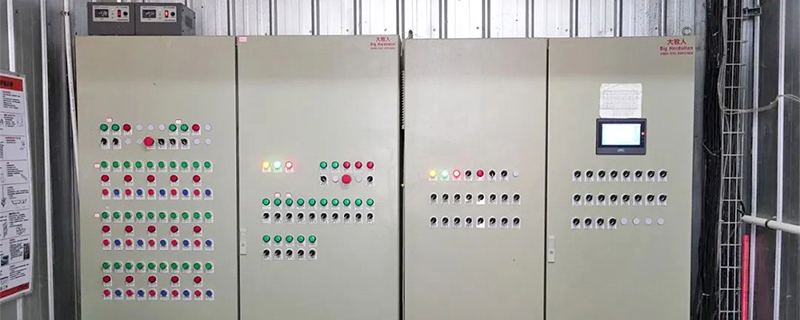

電氣展開圖是以電氣回路為基礎，將繼電器整個元件的線圈、觸點按保護動作的順序，自左而右，自上而下繪制的接線圖。電氣安裝圖展示的是各元器件在控制柜中的安裝位置尺寸等信息，就是確定安裝的物理位置。電氣展開圖是在電氣原理圖的基礎上的局部展開，意思就是系統的電氣原理圖太大了，一張紙上畫不下，那么使用電氣展開圖對部分細節進行展開，以達到清晰明了的目的。
