目前，有多種提高污泥資源化利用的污泥預處理技術，如超聲波、酸堿處理或熱水解等，其進行細胞破壁釋放有機質，并作為碳源利用或提高厭氧消化效率.，但受到高能耗、高化學品用量、腐蝕性的限制，大規模應用較為困難。因此，探尋一種低能耗、工藝簡單的污泥破壁方法刻不容緩。利用電場進行的污泥處理，如電滲透和高壓脈沖電場（ＰＥＦ）技術，近年來有所發展。電滲透主要應用于污泥脫水，該技術不會破壞污泥細胞壁，使脫水后污泥有機質損失較少；ＰＥＦ技術是利用脈沖電場破壞或致死生物細胞或基本單元的技術，廣泛應用于食品行業.。在污泥破壁預處理領域?qū)儆谛屡d技術，國外已有相關研究，而國內仍處于探索階段。Ｌｅｅ等的研究表明，ＰＥＦ預處理污泥能夠強化厭氧水解速率；Ｋｉ等使用進行預處理污泥，發酵后揮發性脂肪酸的積累提高了２.６倍；國內研究者主要對碳源利用和厭氧消化方面作了效果驗證，未對ＰＥＦ預處理污泥技術的影響因素以及優化參數提高處理效果方面進行探究。
ＰＥＦ技術的運行參數是控制污泥破壁效果的關鍵。本研究為進一步提升ＰＥＦ技術在污泥破壁領域的處理效果，并釋放更多有機物供后期的資源化利用，對不同控制參數的影響及試驗效果提升進行深入探究，為實際應用提供科學指導依據。
１、材料與方法
１．１ 試驗?zāi)噘|(zhì)

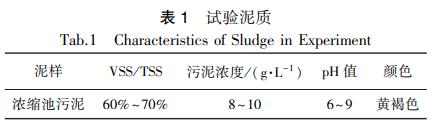

本試驗所用的剩余污泥取自河北省某城鎮污水處理廠，具體泥質情況如表１所示。
該城鎮污水處理廠進水為城區的生活污水。濃縮池的污泥主要是剩余活性污泥，包含少量的初沉污泥，污泥的有機物含量較高，污泥濃度高，顏色呈黃褐色。
１．２ 試驗裝置與方法

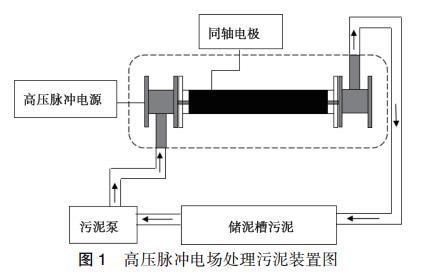

試驗裝置如圖１所示，試驗電極為同軸電極，污泥泵處理流量為３ｍ３／ｈ，同軸電極外電極尺寸為φ８０ｍｍ×７００ｍｍ，內電極尺寸為φ４０ｍｍ×４００ｍｍ，高壓脈沖電源為實驗室特種電源，型號為ＴＲＥＫ３０２０Ａ，檢測波形的示波器為美國泰克示波器型號為ＴｅｋｔｒｏｎｉｘＡＦＧ３０５２Ｃ。
試驗時，通過污泥泵將儲泥槽的污泥打入同軸電極裝置中，高壓脈沖電源作用于電極，通過產生的電場將污泥進行破壁處理，處理后的污泥由出口排至儲泥槽。本試驗主要通過調節電場強度、頻率、占空比和波形這４個參數考察其對試驗的效果。試驗取泥０.１ｍ３，連續運行２ｈ，參數控制如下：電場強度為０～３０ｋＶ，頻率為５０～５００Ｈｚ，占空比為１０％～５０％，輸出波形為方波、正弦波、三角波。高壓脈沖電場反應器中的污泥，每隔１５～３０ｍｉｎ取出５０ｍＬ的水樣，每次�。辰M，離心后進行ＳＣＯＤ（溶解性ＣＯＤ）的分析。試驗使用離心機型號為飛鴿ＫＡ－１０００，轉速為３４００ｒ／ｍｉｎ，離心時間為２０ｍｉｎ。
１．３ 分析方法
試驗中細胞的破壁程度以ＳＣＯＤ溶出的含量表征，ＳＣＯＤ使用０.４５μｍ濾膜過濾后，使用連華ＣＯＤ測定儀分析；ＴＮ使用過硫酸鉀氧化－紫外分光光度法分析；ＴＰ使用鉬銻抗分光光度法分析；ｐＨ使用ＭＥＴＴＬＥＲｐＨ計分析。
２/結果與討論
２．１ 電場強度對破壁效果的影響

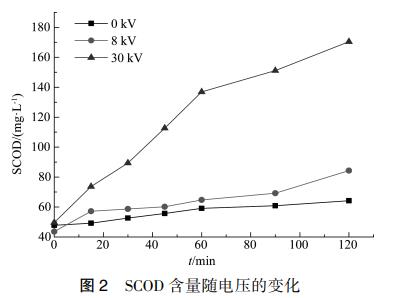

相關研究中.提到，電場強度增強有利于處理效果的提升，本試驗在實際運行過程中通過調節電壓值對電場強度進行控制，分別選取兩組電壓為８ｋＶ與３０ｋＶ，驗證其對應電場強度為３.２ｋＶ／ｃｍ和１２ｋＶ／ｃｍ的結果，并與不加電場（空載）試驗進行比較。在方波波形、占空比為５０％，頻率未為５０Ｈｚ條件下，測得上清液中ＳＣＯＤ隨時間的變化趨勢如圖２所示。
空載試驗主要探究反應裝置對污泥的物理磨損引起有機物的釋放情況。由圖２可知，ＳＣＯＤ含量隨著電壓（場強）的增加而提高，空載試驗增幅為３４.５％。這是因?yàn)槭Ｓ辔勰嘀芯哂心茉瘁尫艥摿Φ挠袡C(jī)物大部分存在于污泥絮體以及微生物的細胞膜（壁）內部原生質中.，因物理作用能夠打碎少量的菌膠團，釋放出一小部分的有機物。８ｋＶ電壓下，ＳＣＯＤ增幅為９３.３％；３０ｋＶ電壓下，ＳＣＯＤ增幅為２４３.５％，分別達到空載試驗和８ｋＶ下的８.６倍和２.６倍。說明，電場強度的增加有利于ＳＣＯＤ的釋放。試驗將在電壓３０ｋＶ即電場強度為１２ｋＶ／ｃｍ的基礎上，分析其他因素對污泥破壁效果的影響。
２．２ 頻率對破壁效果的影響

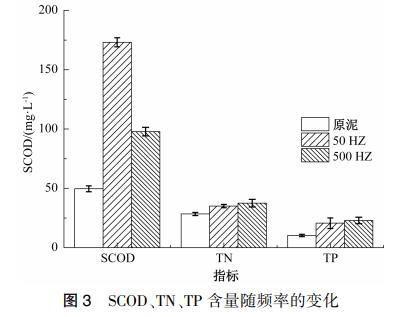

電場強度在１２ｋＶ／ｃｍ、占空比為５０％、方波條件下，將頻率調至５０、５００Ｈｚ，分析頻率對污泥破壁效果的影響，圖３為高壓脈沖電場處理１２０ｍｉｎ后，ＳＣＯＤ、ＴＮ、ＴＰ含量的變化情況。
由圖３可知：初始ＳＣＯＤ、ＴＮ、ＴＰ含量分別為４９.６、２８.４、１０.３ｍｇ／Ｌ，頻率５０Ｈｚ處理后的ＳＣＯＤ、ＴＮ、ＴＰ的含量為１７３.１、３５.０、２０.６ｍｇ／Ｌ，ＳＣＯＤ增幅為２４３.５％；頻率５００Ｈｚ處理后的ＳＣＯＤ、ＴＮ、ＴＰ的含量為９７.８、３７.５、２２.９ｍｇ／Ｌ，ＳＣＯＤ增幅為９７.１％。隨著頻率的升高，ＴＮ、ＴＰ隨之升高，而ＳＣＯＤ含量下降，另外試驗過程中在５００Ｈｚ條件時出現“嘶嘶”聲響，這可能是因?yàn)殡姌O之間產生了放電現象，放電后產生的強氧化性物質將ＳＣＯＤ降解，導致ＳＣＯＤ含量下降。相關資料.表明，兩極間所加電壓為一定值時，頻率的升高會擊穿絕緣介質產生放電。放電過程會產生大量的羥基自由基等，對有機污染物具有優良的去除效能。
試驗結果表明：污泥破壁效果受頻率影響，頻率的增大有利于ＴＮ、ＴＰ的釋放，這是由于電場強度一定時，頻率增大延長了電場作用時間，有利于提高破壁程度。但在電場強度一定的條件下，頻率升高到一定值時可能引起放電現象，降低ＳＣＯＤ的含量。
２．３ 占空比對破壁效果的影響

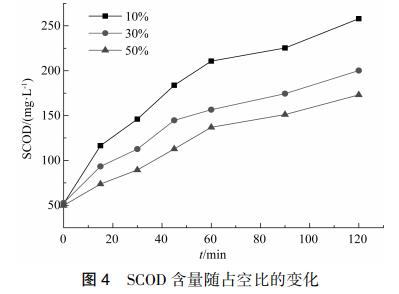

在電場強度為１２ｋＶ／ｃｍ、頻率為５０Ｈｚ的方波條件下，將占空比分別調節至１０％、３０％、５０％，分析占空比對污泥破壁效果的影響，占空比是在一串理想的脈沖序列中（如方波），正脈沖的持續時間與脈沖總周期的比值。試驗經預處理１２０ｍｉｎ，ＳＣＯＤ含量的變化如圖４所示。
由圖４可知：不同占空比下的ＳＣＯＤ釋放效果相差明顯，占空比為１０％時的ＳＣＯＤ從５１.７ｍｇ／Ｌ增長到２５７.９ｍｇ／Ｌ，增幅為３９８.８％；占空比為３０％時的ＳＣＯＤ從５２.６ｍｇ／Ｌ增長到２００.１ｍｇ／Ｌ，增幅為２８０.４％；占空比為５０％時的ＳＣＯＤ從４９.６ｍｇ／Ｌ增長到１７３.１ｍｇ／Ｌ，增幅為２４８.５％。理論上來講，占空比越高，正脈沖在總周期的時間比例越大，正脈沖的持續時間越長，對提高破壁效果有利。試驗結果表明，占空比越低，ＳＣＯＤ的含量越高，污泥破壁效果越好，得出占空比在１０％左右的條件下，污泥破壁效果最好。這可能是由于縮小占空比后的脈沖上升和下降的時間更短，作用于細胞壁的能量也更為集中。
２．４ 波形對破壁效果的影響
電場強度在１２ｋＶ／ｃｍ、頻率為５０Ｈｚ下，將波型分別調節至正弦波、三角波、方波，所得波形圖像如圖５所示。

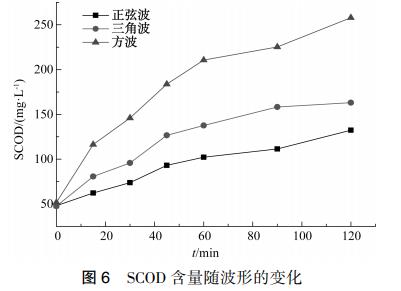

由圖５可知，得出的３種波型均理想穩定。不同波形下１２０ｍｉｎ內，ＳＣＯＤ含量的變化趨勢如圖６所示，其中方波占空比為１０％。
由圖６可知：不同波形的輸出，對ＳＣＯＤ的釋放影響不同，方波條件下的ＳＣＯＤ含量從５１.７ｍｇ／Ｌ增長到２５７.９ｍｇ／Ｌ，增幅為３９８.８％；三角波條件下的ＳＣＯＤ含量從４７.６ｍｇ／Ｌ增長到１６３.１ｍｇ／Ｌ，增幅為２４２.６％；正弦波條件下的ＳＣＯＤ含量從４８.１ｍｇ／Ｌ增長到１３２.６ｍｇ／Ｌ，增幅為１７５.６％。幾種波形中釋放效果最好的為方波波形，其次是三角波波形，最后是正弦波波形。方波條件下，ＳＣＯＤ的增幅分別是三角波和正弦波條件下的１.６倍和２.２倍。這是由于方波的上升和下降時間最短，達到峰值電壓的時間均比正弦波和三角波短，峰值電壓作用于介質的時間最長，達到的處理效果最佳。試驗得出，在電場強度為１２ｋＶ／ｃｍ、頻率為５０Ｈｚ、占空比為１０％的方波下處理污泥效果較好，在此條件下的ＳＣＯＤ含量提高接近４倍。
本次試驗得出的ＳＣＯＤ的釋放效果遠遠高出研究中利用ＰＥＦ技術處理污泥得到的２倍以上的增容效果，雖然低于芬頓氧化和超聲波預處理技術達到的ＳＣＯＤ增容效果，但能有效避免化學法和機械法存在的問題，如：設備材料高投資、高能耗和適用性差造成大規模應用困難等。同時，試驗發現，經處理后的污泥沉降性能有所提升，沉降比較原泥降低１０％左右。這可能利于后續的脫水處理，與研究中提到的經高壓脈沖電場處理后的污泥更有利于后期機械脫水?dāng)D壓獲得更低含水率.相符，也進一步說明了該技術在污泥預處理行業具有一定的研究前景和價值。
２．５ 運行成本分析
試驗運行成本主要為電費，試驗裝置中所使用的污泥泵功率為３７０Ｗ，工作２ｈ消耗的電量是０.７４ｋＷ•ｈ。高壓脈沖電源功率為６００Ｗ，工作２ｈ消耗的電量是２.４ｋＷ•ｈ，電價以１元／（ｋＷ•ｈ）－１計，電費為３.１４元，試驗污泥預處理量為０.１ｍ３，折合單位體積污泥（ＭＬＳＳ為１０ｇ／Ｌ）的運行成本為３１.４元／ｍ３。由于試驗規模較小，所選設備功率偏大，所得運行費用偏高，形成工業規模應用后成本將會大幅降低。
３、結論
（１）優化高壓脈沖電場處理污泥的設計參數能大幅提高污泥破壁效率，在處理時間為１２０ｍｉｎ、電場強度為１２ｋＶ／ｃｍ、頻率為５０Ｈｚ、占空比為１０％的方波條件下，處理效果最好，ＳＣＯＤ的增幅達到３９８.８％，拓展了該技術在污泥破壁領域的應用思路。
（２）電場強度和頻率對有機物的釋放起重要影響，電場強度的升高會提高污泥破壁效果；當電場強度一定時，頻率是影響ＳＣＯＤ釋放效果的主要因素。
（３）高壓脈沖電場處理污泥，使用方波破壁效果最佳。相同條件下，方波增幅為３９８.８％，三角波增幅為２４２.６％，正弦波增幅為１７５.６％，在方波條件下，降低占空比有利于提升污泥破壁效果，占空比為１０％時ＳＣＯＤ的增幅是占空比為５０％時的１.６倍。（來源：嘉誠環保工程有限公司，河北省污水治理與資源化技術創新中心）
