4B酸（4-氨基甲苯-3-磺酸）是一種重要的染料中間體，常用于制造艷紅6B、立索爾寶紅BK、活性艷橙等有機染料、顏料。4B酸分子中同時含有磺酸基和氨基，因此具有難降解、極性強、水溶性大、兩性等特點。含4B酸的廢水如果不處理就直接排放，不僅會使環境污染，還造成了資源的浪費。目前，國內外處理這類廢水的主要方法有：電極法、臭氧氧化法、冷凍法、蒸餾濃縮法、萃取法、重氮破壞法、微生物降解法等，但上述方法并不能使4B酸廢水得到合理有效的處理。隨著超高交聯和復合功能吸附樹脂的開發，采用樹脂吸附法處理4B酸廢水具有操作簡便、物耗及能耗低、不產生二次污染等特點，還可以達到消除污染和資源回收利用的雙重目的。

筆者以4B酸模擬廢水為研究對象，通過靜態吸附、動態吸附和脫附實驗，系統分析了不同的溫度、進液流速和溶液的初始濃度以及pH等對4B酸吸附、脫附效果的影響，從而確定其最佳工藝條件，以期為超高交聯樹脂在4B酸廢水處理中的工程應用提供參考依據。

1實驗部分

1.1儀器和材料

儀器：LC-20A型高效液相色譜儀，日本島津公司；HNY-200B型恒溫振蕩器，天津歐諾儀器儀表有限公司；TRISTAR-3020型吸附儀，美國麥克公司；吸附柱（自制，直徑29mm）；S20K型pH計，上海梅特勒-托利多儀器有限公司；蘭格蠕動泵，保定蘭格恒流泵有限公司；FA1004型分析天平，上海婉源電子科技有限公司。

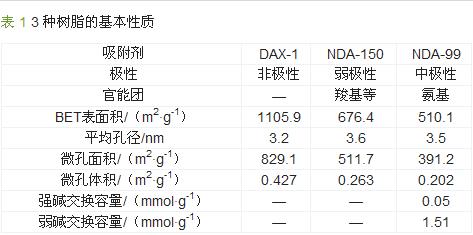

材料：4B酸為分析純，上海晶純實業有限公司；DAX-1、NDA-150和NDA-99型樹脂，3種超高交聯吸附樹脂的基本性質如表1所示。

1.2樹脂預處理

3種吸附樹脂均以無水乙醇溶液浸泡8h以上，使其充分膨脹，以去除樹脂中的有機雜質；然后依次用一定濃度的HCl和NaOH溶液淋洗，反復數次后以去離子水洗至中性；置于真空干燥箱中，在60℃下干燥4h以上，冷卻后置于干燥器中備用。

1.34B酸濃度測定方法

采用LC-20A高效液相色譜測定溶液中4B酸濃度。色譜系統包括LC-20AD色譜數據處理器、LC-20AD泵、SPD-M20A二極管檢測器以及SIL-20A自動進樣器。HPLC固定相采用長25cm的ODS-SP柱，流動相為甲醇（20%）和質量分?jǐn)?shù)為0.5%的磷酸二氫鉀溶液，其體積比為1∶4，用磷酸將溶液pH調至2.8，流速為1.2mL/min）。

1.4實驗方法

1.4.1靜態吸附平衡實驗

稱取經預處理并干燥至恒重的3種樹脂各0.05g于250mL錐形瓶中，用0.5mL甲醇潤濕，5min后用蒸餾水至少蕩洗3次，然后加入100mL質量濃度分別為100、200、300、400、500mg/L的4B酸溶液。在283、293、303K下，于恒溫振蕩器中以120r/min振蕩24h直至吸附平衡。取10μL平衡后的溶液用HPLC分析平衡濃度Ce，并根據（1）式計算平衡吸附量Qe。

式中：Qe——平衡吸附量，mmol/g；

C0——原溶液的4B酸質量濃度，mg/L；

Ce——平衡后溶液的4B酸質量濃度，mg/L；

V——溶液的體積，L；

W——樹脂質量，g；

M——4B酸的摩爾質量，g/mol。

1.4.2靜態吸附動力學實驗

稱取3種樹脂各0.25g于錐形瓶中，加入250mL質量濃度為500mg/L的4B酸溶液。在283K下，于恒溫振蕩器中以120r/min振蕩，自4B酸水溶液加入到錐形瓶開始，分別于2、5、10、15、20、25、30、40、60、90、120、150、180、210、240、270min取樣分析，直至接近吸附平衡。根據（2）式計算瞬時吸附量Qt。

式中：Qt——瞬時吸附量，mg/g；

C0——原溶液的4B酸質量濃度，mg/L；

Ct——某時刻溶液的4B酸質量濃度，mg/L；

V——溶液的體積，L；

W——樹脂的質量，g。

1.4.3動態吸附實驗

用分析天平準確稱取3g干樹脂，采取濕法裝柱，樹脂濕法裝柱時，極易混入氣泡，會影響實驗結果，所以在玻璃柱頂部緩慢倒入以盡量避免氣泡的產生〔4〕。樹脂裝柱結束后，由蠕動泵調節4B酸溶液流速（流速由蠕動泵調節）通過玻璃柱，定量取流出液，通過HPLC測定4B酸的濃度，繪制其動態吸附曲線。

1.4.4動態脫附實驗

用超級恒溫器來調節和控制不同的溫度，將玻璃柱中吸附達到飽和的樹脂，以一定的流速通過1.5BV的質量分?jǐn)?shù)為8%的NaOH溶液進行脫附再生，定量取脫附液，通過HPLC測定4B酸濃度，繪制其不同溫度下的洗脫曲線，按（3）式計算解吸率。

式中：a——脫附得到的4B酸的質量，mg；

b——樹脂上吸附飽和的4B酸的質量，mg；

y——解吸率，%。

2結果與討論

2.1樹脂的篩選

2.1.1吸附平衡量的比較

分別取預處理后的DAX-1、NDA-150、NDA-99型樹脂分別在280、290K下進行靜態吸附平衡試驗，結果如圖1所示。

由圖1可知，4B酸濃度越低，飽和吸附量也越低；隨著4B酸濃度的增加，其飽和吸附量也隨之增加。在283K下，3種樹脂對4B酸的吸附量都大于其在293K下吸附量，表明4B酸在3種樹脂上的吸附都是放熱反應，降低溫度有利于吸附。在相同的條件下，3種樹脂對4B酸的飽和吸附量大小順序依次為：NDA-99＞NDA-150＞DAX-1。由表1可知，DAX-1樹脂的比表面積和微孔區域都大于另外兩種樹脂，但其吸附量卻小于另外兩種樹脂，可見比表面積和微孔區域并不是吸附能力大小的唯一決定因素〔5〕。NDA-150和NDA-99樹脂表面分別帶有羧基和氨基官能團，這些官能團能與4B酸分子中的氨基和甲基形成氫鍵，加強了這兩種樹脂與4B酸之間的π-π共軛作用，從而增強了吸附作用力，其中NDA-99樹脂還含有一定量的堿性基團，4B酸能與NDA-99樹脂上的強堿和弱堿基團發生酸堿絡合吸附作用，進一步加強了它的吸附能力，因此NDA-99樹脂吸附量最大。

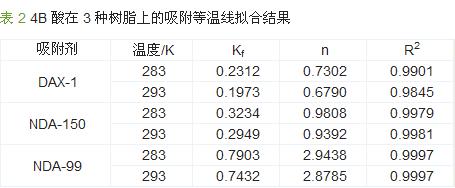

3種吸附樹脂對4B酸的吸附等溫線采用經典的吸附經驗方程式Freundlich方程lnQe=lnKf+（1/n）lnCe對實驗數據進行擬合分析。結果如表2所示，相關系數R2>0.9845，表明Freundlich方程的各種假設都適于4B酸在3種樹脂上的吸附研究。Freundlich常數Kf可用于表示吸附能力的相對大小〔6〕。3種樹脂對4B酸的的吸附能力強弱次序依次為：NDA-99>NDA-150>DAX-1。對于這3種樹脂，Kf都隨溫度的升高而減小，進一步證實了其吸附過程為放熱反應，降低溫度有利于吸附。NDA-99樹脂擬合得到的n>1，表明其吸附過程為優惠吸附，而其他兩種樹脂擬合得到的n＜1，表明其吸附過程為非優惠吸附，同時n也是吸附推動力的體現〔7〕。3種樹脂對4B酸的吸附推動力大小次序依次為NDA-99>NDA-150>DAX-1。

2.1.2吸附速率的比較

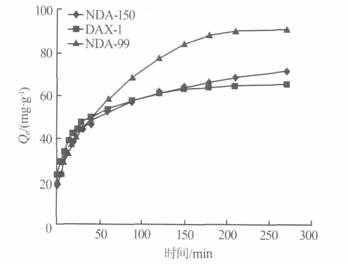

3種樹脂在283K下對初始質量濃度為500mg/L的4B酸溶液的吸附動力學曲線，如圖2所示。

由圖2可知，在50min前，3種樹脂對4B酸的瞬時吸附量大小順序依次為：DAX-1＞NDA-150＞NDA-99，這主要是由于DAX-1樹脂具有較大的BET表面積，起初階段4B酸主要是被樹脂的外表面吸附，由于較大的比表面積，4B酸在DAX-1樹脂表面上的擴散較其他兩種樹脂更容易進行。隨著吸附過程的進行，4B酸沿樹脂微孔向內部擴散，由于DAX-1樹脂較小的孔徑，從而形成了一定程度的孔堵塞效應，使得擴散的傳質阻力增加，導致吸附速率隨時間逐漸減小〔8〕。在50min后，DAX-1樹脂和NDA-150樹脂對4B酸的吸附量變化不大，逐漸達到平衡，而NDA-99樹脂對4B酸的吸附量仍然在快速增加，直到270min后才基本達到平衡。通過對比3種樹脂吸附4B酸的動力學曲線，綜合考慮3種樹脂對4B酸的吸附量和吸附速率后，選擇NDA-99型樹脂作為研究對象。

2.2溶液初始pH的影響

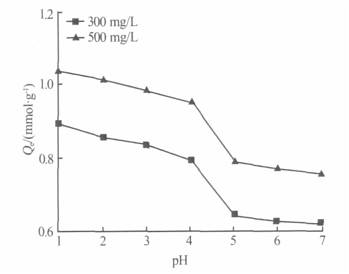

溶液的pH對4B酸在水中的存在狀態（分子、離子、絡合物）和溶解度都有影響，樹脂孔道內pH決定了樹脂表面弱堿功能基的質子化程度〔9〕，同時，pH還可以影響樹脂表面的電荷〔10,11〕，這幾個方面都會影響其吸附的效果。分別配制300、500mg/L的4B酸溶液（原始pH為2.59），用質量分?jǐn)?shù)為20%的HCl和0.1mol/L的NaOH調至不同的pH，于283K在恒溫震蕩器中進行靜態吸附，24h吸附飽和后進HPLC測定其不同pH下的平衡吸附量，結果如圖3所示。

由圖3可知，NDA-99樹脂對兩種不同濃度的4B酸溶液的吸附平衡量隨著pH減小而增大，這主要是由于NDA-99樹脂表面含有一定量的堿性基團，酸度的增加有利于4B酸分子與樹脂上的弱堿和強堿基團發生的酸堿絡合吸附作用。該作用可以簡單表示如下：

式中：R——樹脂骨架；

A+——磺酸根離子。

酸度增加有利于促進反應（4）向正方向進行，并形成酸堿絡合體，從而使吸附量增加。當pH=4時，4B酸的吸附量下降較劇烈，這主要是由于沒有足夠H+，使得反應（4）難以向正方向推進，導致此時的酸堿絡合吸附作用迅速減弱，所以吸附量減少。4B酸溶液的原始pH為2.59，當pH＜2.59時，吸附量變化不大，因此，以下實驗均在4B酸溶液的原始pH條件下進行。

2.3動態吸附實驗結果

2.3.1流速對動態吸附的影響

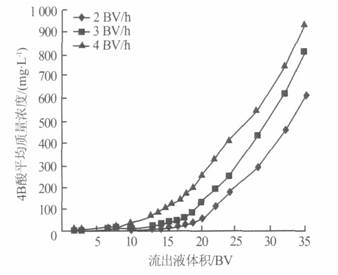

取3gNDA-99干樹脂裝入玻璃柱中（其床體積約10mL），在室溫（288K）下將2000mg/L的4B酸溶液分別以2、3、4BV/h的流速通過吸附柱（BV為樹脂床體積），分別測其流出混合溶液的平均質量濃度，其吸附曲線如圖4所示。

由圖4可知，吸附流速越慢，樹脂的吸附效果越好，吸附流出液的濃度越低，這是由于低流量有利于吸附質分子充分進行液膜擴散和樹脂顆粒內擴散〔12〕。當4B酸溶液處理量達到20BV時，3個流速下的流出液濃度顯著增加。通過重鉻酸鉀法測得100mg/L的4B酸溶液其CODCr為141mg/L，由此換算得出，2、3、4BV/h的流速下，4B酸出水達到污水排放一級標準的處理量分別為20、18、13BV。綜合考慮吸附效率和吸附量大小，選擇3BV/h作為動態吸附的進液流速。

2.3.2穿透曲線

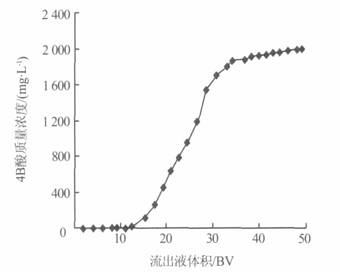

確定流速為3BV/h，其他條件不變，4B酸在NDA-99樹脂上穿透曲線如圖5所示。

由圖5可知，當流出液的體積為14BV時，流出液中4B酸的質量濃度為62mg/L，換算得到此時4B酸模擬廢水的CODCr=87mg/L，筆者實驗是以4B酸的污水排放一級標準作為穿透點（即模擬廢水CODCr=100mg/L），因此14BV可以看作4B酸在NDA-99樹脂上的穿透體積，14BV之后，隨著流出液體積的增加，4B酸的濃度在迅速升高，當流出液的體積達到48BV時，出水濃度與進水濃度相同，說明4B酸在NDA-99樹脂的吸附已經達到飽和，通過累積計算得到4B酸在NDA-99樹脂上的動態飽和吸附量為158.35mg/g。

2.4動態脫附實驗結果

2.4.1脫附流速對脫附的影響

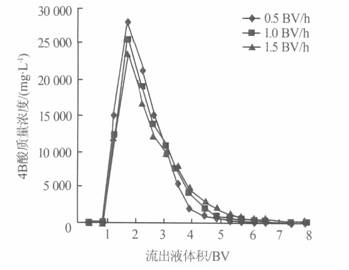

在323K下，分別以0.5、1.0、1.5BV/h為脫附流速，通入1.5BV質量分?jǐn)?shù)為8%的NaOH洗脫劑和若干體積的水，對吸附飽和的NDA-99樹脂進行脫附，定量接收脫附液，測定4B酸的質量濃度，其脫附曲線如圖6所示。

由圖6可知，流速越慢，脫附峰越集中，這是因?yàn)閮上嘟佑|時間長，有利于脫附劑向樹脂顆粒內微孔擴散〔13〕，通過累積計算得到在0.5、1.0、1.5BV/h的流速下的脫附率分別為93.1%、90.7%、87.9%。綜合考慮脫附效率和脫附效果，選擇1.0BV/h作為脫附流速。具體參見http://www.northcarolinalenders.com更多相關技術文檔。

2.4.2脫附溫度對脫附試驗的影響

其他條件不變，分別在323、333、343K3個溫度下，對吸附飽和的NDA-99樹脂進行脫附，定量接收脫附液，測定4B酸的濃度。結果表明，在323、333、343K3個溫度下的脫附率分別為90.7%、93.8%和97.5%，脫附峰主要集中在1～4個床體積之間，隨著溫度的升高，脫附峰更加集中，主要是由于脫附是吸附的逆過程，溫度升高削弱了吸附作用力〔13〕，在高溫下有利于4B酸分子自樹脂表面向NaOH中擴散，而且高溫下4-氨基甲苯-3-磺酸鈉在水中具有更大的溶解度，所以其脫附效果最好，因此脫附溫度優選343K。

3結論

（1）樹脂篩選實驗表明，相同條件下NDA-99樹脂對4B酸的吸附效果最好；pH對吸附過程影響較大，綜合考慮在4B酸水溶液的原始pH條件下進行吸附實驗。

（2）在本研究的濃度范圍內，NDA-99樹脂對4B酸的吸附平衡量隨著溶液初始濃度的增加而增大，吸附是一自發進行的放熱過程，降低溫度有利于吸附，主要表現為物理吸附。

（3）4B酸溶液的進液流速越快，樹脂動態吸附4B酸的穿透體積越小，綜合考慮吸附效率和吸附量大小，選擇3BV/h為進水流速，可使4B酸出水COD達到廢水排放控制指標的處理量為18BV。在288K下，NDA-99樹脂對4B酸的動態飽和吸附量為158.35mg/g。以質量分?jǐn)?shù)為8%的NaOH作為脫附劑，選定1BV/h為脫附流速，在343K下，脫附率高達97.5%。
