1 前 言

本廠位于昌平縣西南 ，以軋鋼為主 ，主要產品有扁鋼、角 鋼、汽車板簧等．年產量3 2萬 t 。 在軋制過程中，軋機等設備需用水直接冷卻，導致冷卻廢水中含有大量的氧化鐵皮和油類  ( 含油量一般在 8—2 5  mg t L ) ， 而且其中的油類乳化程度很高。而軋鋼廢水在鋼鐵生產中還具 有水量大 ， 水溫高的特點。 本廠軋鋼廢 水年排放量達 1 0 0萬 I 左右 ， 污染物排放情況見表 1 。

廢水的大量排放不僅浪費了水資源，還嚴重污染環境．而且每年要交納超標排污費2 8 ． 6 2萬元。 鑒于此情況， 本廠決定對原有廢水處理設施進行改造 ．以使處理后的廢水達到排放標準。

2 方案的確定

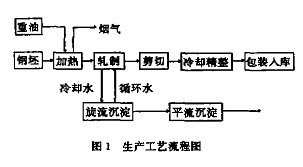

對于熱軋廢水 ，國內一般采用重力沉淀、 機械除油、 過濾等方法處理。上述方法對廢水中的懸浮物有一定效果，但對其中油的處理效率卻很低  ( 主要因?yàn)槠渲幸匀榛�形式存�?) ， 難以達到≤5 m g t L的排放標準。 本廠原熱軋廢水處理工藝流程見圖 l 。

本廠軋制廢水經各車間鐵皮坑、旋流沉淀池處理后 ， 部分 循環使用 ，另一部分廢水分別進人廠東平流沉淀池 ．懸浮物和油類在上述三級設施中得到部分去除，但外排水中乳化油仍達到 8—2 5mg t L 。 為使外排水中污染物達到北京市水污染排放標準規定的二級標準 ( 石油類 ~5 mf l t L 、  s s ≤7 0   m g t L ) ， 就必須對油的處理方案進行重點選擇 。

為解決廢水排放超標的問題和提高水的循環率，我廠做了大量調研工作，經過調研、 試驗， 以及和首鋼設計院、 環保處目前掌握的國內幾種廢水處理方法比較 ，又鑒于本廠的實際情況及資金的限{ I j ，最后確定采用高教混凝氣浮法處理軋鋼廢承 。

3 高效混凝氣浮工藝藏程豆原理

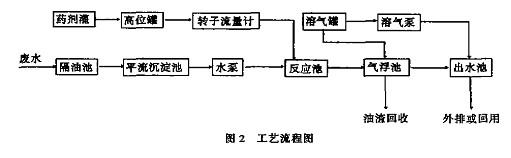

高效混凝氣浮法工藝流程見圖2 。 高教混凝氣浮法工藝是部分回流加壓溶氣氣浮工藝。其原理是 ：溶氣泵將部分氣浮處理出水回流加壓進人溶氣罐，同時空壓機將空氣壓人溶氣罐 ，在一定的壓力 ( 2-3 k g/ c m2 ) 條, f C - T， 空氣迅速溶人水中． 溶氣水流出溶氣罐 ，并流經釋放器 ，釋放器將溶氣水壓力恢復到常壓 ，同時將其中空氣以微細氣泡的形式釋放出來，大量的微細氣泡和廢水中的絮�；蛴椭樵跉飧〕刂姓掣� ，使絮�；蛴椭楸戎刈冚p而迅速上浮至液面。刮渣機將液面的浮渣定期刮除．經過處理后的達標廢水則由池底排出。

4 高效混凝氣浮工藝分析

4.1 壓力溶氣系統

壓力溶氣系統流程見圖 3 。

溶氣系統包括有： 水泵、 空壓機、 壓力溶氣罐及其它附屬設備。其中壓力溶氣罐是影響溶氣效率的關鍵設備。以填料罐溶氣系統的溶氣效率最高。我廠采用 T R一8型的溶氣罐 ， 該溶氣罐具有以下優點：

( 1 )水流通量高，是一般壓力溶氣罐的2  3倍，因而處理同樣水量，體積僅是一般溶氣罐的 1 ／ 3—1 ／ 2 。

( 2 )在水流通量高的情況下 ．依然保持極高的溶氣效率，一般可達 9 9 ％左右 ，極大地降低了能耗。

( 3 )可全 自動操作 ．自動調節溶氣罐內氣-液壓力平衡 ，不用人手工調整 閥門或啟 閉空壓機和水泵，降低了操作管理的難度和強度 。低壓運行 ， 3 ] ： , ~ f ／ e m   下即可有效工作 ， 進步降低 了能耗。 我廠采用空壓機供氣進行溶氣 ，為提高溶氣效率，還在溶氣罐內放置了聚丙烯階梯環， 此環其形狀具有不對稱的特點， 在填料層內減少了環的重疊 ，增大了孔隙率 ．壓降降低 ， 傳質效率提高， 比同尺寸的鮑爾環的壓降低 3 0 ％左右。所以， 填料不僅能提高溶氣效率， 而且液體通過填料時水頭損失小， 布水又均勻。

4.2 溶氣釋放系統
由于溶解空氣必須通過減壓釋放才能獲得氣泡 ， 因此 ． 光有好的溶氣效果而無好的釋放條件那仍然是徒勞的。 可以說： 提高溶氣效率是在 “ 量” 方面努力， 而提高釋放氣泡的性能則 是在 “ 質” 方面的追求。  溶氣水通過瞬時降壓、 消能、 傳質、 釋氣后 ， 很快地聚集成無數大小不同的超微氣泡并在劇烈的紊流擴散和分子擴散中繼續碰撞和并大 ，形成密集的微氣泡從溶氣釋放器中流出。而釋出空氣分子集合的快慢和并成氣泡的大小，則取決于溶氣水的壓力及釋放器的降壓方式 。

4.2.1 釋放器的釋氣過程
釋放器的釋氣過程見圖4 。 溶氣水進人孔口①．固突然收縮并即行擴大．降低部分壓能而加速空氣分子的逸出接著水流在孔室②內撞擊、形成渦流而產生劇烈的紊動而繼續 “ 消能” 釋出的空氣分子在分子擴散和紊流擴散 的作用下 ．逐級并形成超微氣泡 。當水流急速轉入平行圓盤的縫隙③時． 流態驟變， 在極窄的狹逢進口處， 水流斷面再次急劇收縮 ， 紊動程度更為劇烈 ， 并出現局部真空 ，其液膜減薄及表面更新速率達到頂點。至此，空氣分子幾乎全部釋出， 并沿圓盤徑 向迅速擴散而使超微氣泡繼續并大直至在④⑤處形成微米級的微氣泡而出流。  此時溶氣水的壓能已損耗 9 5 ％左右， 余船在管嘴⑥內繼續產生紊流而使微氣泡在紊流擴散運動影響下 “ 并大” ， 而使溶氣水變?yōu)獒寶馑�。整個過程耗時不到 0 ． 3 S 。

4 ． 2 ． 2釋放器的有效參數

由于釋放器的至關重要及特殊性 ， 根據本廠軋鋼廢水的特性 ．特選用了上海 同濟大學研制生產的 ’ I V一2型釋放器 1 8個 ．分三排安裝于氣浮內。  溶氣釋放系統瘋程見圖 5 。  氣浮池接觸區是待處理廢水和釋放器釋出微氣泡接觸的區域。T v一2型釋放器是在滲氣釋放基本原理的基礎上，結合振動原理而研制成功的。其釋氣率達 9 9 ％以上。釋放氣泡直徑 2 0—3 0 , u , m； 低壓有效運行． 釋出水的分布均勻性好 ，增加了微氣泡與水 中油懸浮物碰撞粘附的幾率，從而進一步改善了氣浮凈水效果。此外 ．該釋放器具有抗堵塞功能， 一旦受堵，只要在氣浮池外打開通氣閥接通壓縮空氣氣源 ，就能利用壓力溶氣水將釋放器內的堵物沖洗干凈 ．這過程一般只需2 0 s ， 給操作人員帶來很大方便。

4 ． 3 氣浮分 離系統
氣浮分離系統主要是指氣浮池。為 了適應水質的要求以及出于對造價低． 占地少， 與后續處理的銜接方便等，在設計氣浮池時要考慮以下幾個方面 ：

4 ． 3 ． 1 分離區流速及池深度的控制

分離區的作用是使帶氣絮粒 ( 油、懸浮物) 與水體分離而上浮至池面， 在整個氣浮池中占有主導地位。帶氣絮粒在分離區中受著不同方向的力的作用．但主要是受帶氣絮粒的上升流速 及出流水的向下藏速的控制。當v粒上>V粒下時 ， 固液可以分離 ． 當 v粒上< V粒下時， 絮粒將隨水帶出。 而達不到分離效果。

因此， 氣浮分離區的大小， 實際上受出流水 的平均向下流速的控制 ，所 以分離區濃度在 2 m左右巳足夠 。

4 ． 3 ． 2 氣浮池的長、 寬比選擇

從浮渣堆積規律看． 池靖的浮渣厚些， 以后漸漸減薄，一般在 l o r e左右處，浮渣已完成上浮， 增加池長就顯得沒有必要； 反之， 池子過短也不利 ．因池子過短而水瘋前沖力很大， 浮渣還不能全部上浮至水面． 水流郎因池端壁的阻礙產生撞擊返流而影響出水水質。  因此，氣浮池的長寬比應在 I ． 5 ：I   1 ：I之
間。 另外， 池寬也不宜過大， 以免布水不均， 引起水與浮渣 的亂流而影響浮渣上浮。

4 ． 3 ． 3集水方式的選擇與控制

由于絮粒與水的能否分離，決定于分離區水流的向下平均流速 ． 由此可見 ， 出流水集水越均勻 ，各點的出流速度就越趨近于平均流速，因局部的出流速度過大而拉吸絮粒向下的可能 性就減少 ，這樣，出水水質也就得
以保證。

于以上三條原因 ．我廠設計 的氣 浮池寬度為4 ． 5 m， 氣 浮池分離區的長為 1 l m， 池深為 2 m。 另外 ． 在本氣浮工藝中， 在氣浮池上安裝了 T Q一3型橋式刮 渣機。 此刮渣機結構簡單 ， 運行穩定 、 可靠。為減少對浮渣層 擾動驅動速度設置較慢 ( 5 ml mi n ) 。 還配備 自動翻板裝置， 同時可調節刮板高度。  加藥設備采用轉子流量計重力投加方式。投加濃度為 5 0 mg ／ L左右。

4 ． 4 氣浮工 藝的主要優 點

( 1 ) 在加壓情況下 ， 空氣的溶解度大， 供氣浮用的氣泡數量能得到很大程度的滿足確保了氣浮效果。

( 2 )滲入氣體經驟然減壓釋放． 產生的氣泡不僅尺寸微細， 粒度均勻， 密集度大， 而且上浮穩定， 對液體擾動微小， 特別適用于乳化油的分離。

( 3 ) 7 - 藝過程及設備比較簡單， 管理、 維修也方便。

( 4 )特別是部分回流式．處理效果顯著而穩定， 并能較大地節約能耗。

5 結論

我廠在廢水治理過程中，應用高效混凝氣浮工藝僅新增了 反應池、氣浮弛、出水池等構筑物和氣浮系統設備 ( 包括溶氣 罐、釋放器、 刮渣機) 和加藥系統， 其它部分均為原有設備和構筑物 。  作者: 宋錦山 陳大瓊
