大多數(shù)的納濾是多層聚合物組成的復(fù)合型膜，納濾是介于反滲透和超濾之間的一種膜。納濾膜的表層孔徑范圍在納米級(10-9m)，平均孔徑為2mm，相對分子質(zhì)量截留范圍為200-1000。其表面分離層通常荷負(fù)電化學(xué)基團(tuán)，多數(shù)納濾膜表面荷負(fù)電。

納濾膜的孔徑和表面荷電特征使其分離具有兩個特性，即篩分效應(yīng)和電荷效應(yīng)。

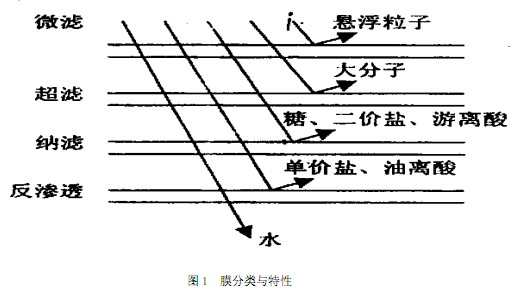

從圖1中可以看到，反滲透膜脫除了所有的鹽和有機(jī)物，而超濾膜對鹽和低分子有機(jī)物沒有截留效果。納濾膜截留了糖類低分子有機(jī)物和多價鹽(如MgSO4)，對單價鹽的截留率僅為10%～80%，具有相當(dāng)大的通透性，而二價及多價鹽的截留率均在90%以上。

納濾膜對鹽的截留性能主要是由膜的電荷效應(yīng)決定的，納濾膜對中性不帶電荷的物質(zhì)(如，乳糖、葡萄糖、麥芽糖)的截留則是由膜的篩分效應(yīng)決定的。例如，日東電工的NTR-7450膜，脫鹽率是50%，對蔗糖的截留率是36%，所表現(xiàn)的大分子量的蔗糖比小分子量的鹽更容易透過，是由于膜的電荷效應(yīng)引起的。

鹽離子的電荷強(qiáng)度不同，膜對離子的截留率也有所不同。對于含有不同價態(tài)離子的多元體系，由于膜對各種離子的選擇性有異，根據(jù)道南效應(yīng)(Donaneffect)不同離子透過膜的比例不同。例如，溶液中含有Na2SO4和NaCl，膜對SO[-2]4的截留優(yōu)先于Cl-。如果增大Na2SO4的濃度，則膜對Cl-的截留率降低，為了維持電中性，透過膜的鈉離子也將增加。當(dāng)多價離子濃度達(dá)到一定值，單價離子的截留率甚至出現(xiàn)負(fù)值，即透過液中單價離子濃度大于料液濃度。

操作壓力低

在納濾過程中操作壓力一般低于1.0兆帕，故也稱為低壓滲透。操作壓力降低則意味著對系統(tǒng)動力設(shè)備要求的降低，這對于降低整個分離系統(tǒng)的設(shè)備投資是有利的。
