公布日：2024.05.24
申請日：2024.03.26
分類號：C02F3/30(2023.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本申請?zhí)峁┮环N往復移動式無泡曝氣膜裝置及污水處理系統，涉及污水處理技術領域。該往復移動式無泡曝氣膜裝置包括膜結構、攪拌器和驅動結構；驅動結構包括驅動組件和傳動組件；膜結構和傳動組件均與驅動組件連接，膜結構與攪拌器連接，驅動組件用于驅動膜結構和攪拌器往復移動，傳動組件與攪拌器連接，驅動組件還用于通過傳動組件驅動攪拌器旋轉。本申請的往復移動式無泡曝氣膜裝置，可提高污水處理系統中缺氧池的攪拌效果，降低傳統分散式污水處理系統穿孔管攪拌或氣提回流攪拌等方式對缺氧池缺氧環境的影響，使膜結構、污泥與水充分混合。
權利要求書

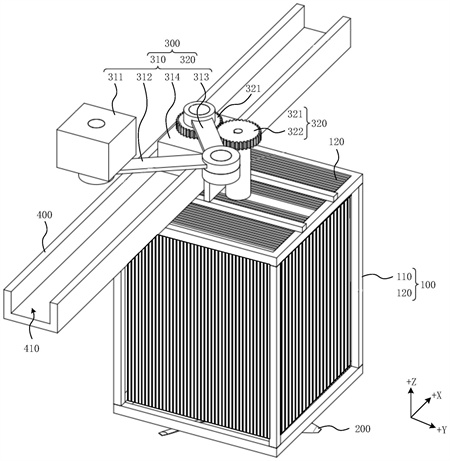

1.一種往復移動式無泡曝氣膜裝置，其特征在于，包括膜結構、攪拌器和驅動結構；所述驅動結構包括驅動組件和傳動組件；所述膜結構和所述傳動組件均與所述驅動組件連接，所述膜結構與所述攪拌器連接，所述驅動組件用于驅動所述膜結構和所述攪拌器往復移動，所述傳動組件與所述攪拌器連接，所述驅動組件還用于通過所述傳動組件驅動所述攪拌器旋轉。
2.根據權利要求1所述的往復移動式無泡曝氣膜裝置，其特征在于，還包括導軌，所述驅動組件與所述導軌連接，所述驅動組件用于驅動所述膜結構和所述攪拌器沿所述導軌往復移動。
3.根據權利要求2所述的往復移動式無泡曝氣膜裝置，其特征在于，所述驅動組件包括電機、第一擺桿、第二擺桿和滑塊；所述第一擺桿的一端與所述電機的輸出軸連接，所述第一擺桿的另一端與所述第二擺桿的一端鉸接，所述第二擺桿的另一端與所述滑塊鉸接；所述滑塊與所述膜結構連接，所述滑塊還與所述導軌滑動連接。
4.根據權利要求3所述的往復移動式無泡曝氣膜裝置，其特征在于，所述導軌上開設有滑槽，所述滑槽的延伸方向與所述導軌一致；所述滑塊包括滑塊本體、第一連接部和第二連接部，所述第一連接部和所述第二連接部連接在所述滑塊本體的同側，所述第一連接部嵌設在所述滑槽內并沿所述滑槽移動，所述第二連接部位于所述滑槽外，所述第二連接部與所述膜結構連接，所述第二擺桿與所述滑塊本體背離所述第一連接部和所述第二連接部的一側鉸接。
5.根據權利要求3或4所述的往復移動式無泡曝氣膜裝置，其特征在于，所述傳動組件包括凸臺齒輪和平面齒輪；所述凸臺齒輪與所述第二擺桿背離所述第一擺桿的一端連接，所述第二擺桿經所述凸臺齒輪與所述滑塊鉸接；所述平面齒輪與所述凸臺齒輪嚙合，所述平面齒輪還與所述攪拌器連接。
6.根據權利要求5所述的往復移動式無泡曝氣膜裝置，其特征在于，所述膜結構包括框架和多個無泡曝氣膜單元，各所述無泡曝氣膜單元分布在所述框架內，所述滑塊與所述框架連接。
7.根據權利要求6所述的往復移動式無泡曝氣膜裝置，其特征在于，所述框架為方體或圓柱體，所述框架的靠近所述滑塊的一端連接有套筒，所述攪拌器包括攪拌軸，所述攪拌軸經所述套筒穿設在所述框架的軸心處。
8.根據權利要求7所述的往復移動式無泡曝氣膜裝置，其特征在于，所述攪拌器還包括攪拌葉片，所述攪拌軸伸出所述套筒的一端與所述平面齒輪同軸連接，所述攪拌軸伸出所述框架的一端與所述攪拌葉片連接。
9.一種污水處理系統，其特征在于，包括依次設置的厭氧池、缺氧池、好氧池和沉淀池；所述厭氧池的一側通過第一過水口與進水管連通，所述厭氧池的另一側的底部通過第二過水口與所述缺氧池連通；所述缺氧池背離所述厭氧池的一側通過第三過水口與所述好氧池連通，所述缺氧池內設置有如權利要求1至8任一項所述的往復移動式無泡曝氣膜裝置；所述好氧池背離所述缺氧池的一側通過第四過水口和攔截板與所述沉淀池連通，所述好氧池的底部設置有曝氣系統；所述沉淀池背離所述好氧池的一側通過第五過水口與出水管連通，且所述沉淀池還通過回流管與所述厭氧池連通。
10.根據權利要求9所述的污水處理系統，其特征在于，所述回流管包括污泥回流入口，所述污泥回流入口設置于所述沉淀池的底部。
發明內容
本申請?zhí)峁┮环N往復移動式無泡曝氣膜裝置及污水處理系統，可提高缺氧池的攪拌效果，降低對缺氧池缺氧環境的影響，使膜組件、污泥與水充分混合。
一方面，本申請?zhí)峁┮环N往復移動式無泡曝氣膜裝置，包括膜結構、攪拌器和驅動結構；驅動結構包括驅動組件和傳動組件；
膜結構和傳動組件均與驅動組件連接，膜結構與攪拌器連接，驅動組件用于驅動膜結構和攪拌器往復移動，傳動組件與攪拌器連接，驅動組件還用于通過傳動組件驅動攪拌器旋轉。
在一種可能的實現方式中，本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置，還包括導軌，驅動組件與導軌連接，驅動組件用于驅動膜結構和攪拌器沿導軌往復移動。
在一種可能的實現方式中，本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置，驅動組件包括電機、第一擺桿、第二擺桿和滑塊；
第一擺桿的一端與電機的輸出軸連接，第一擺桿的另一端與第二擺桿的一端鉸接，第二擺桿的另一端與滑塊鉸接；
滑塊與膜結構連接，滑塊還與導軌滑動連接。
在一種可能的實現方式中，本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置，導軌上開設有滑槽，滑槽的延伸方向與導軌一致；
滑塊包括滑塊本體、第一連接部和第二連接部，第一連接部和第二連接部連接在滑塊本體的同側，第一連接部嵌設在滑槽內并沿滑槽移動，第二連接部位于滑槽外，第二連接部與膜結構連接，第二擺桿與滑塊本體背離第一連接部和第二連接部的一側鉸接。
在一種可能的實現方式中，本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置，傳動組件包括凸臺齒輪和平面齒輪；
凸臺齒輪與第二擺桿背離第一擺桿的一端連接，第二擺桿經凸臺齒輪與滑塊鉸接；
平面齒輪與凸臺齒輪嚙合，平面齒輪還與攪拌器連接。
在一種可能的實現方式中，本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置，膜結構包括框架和多個無泡曝氣膜單元，各無泡曝氣膜單元分布在框架內，滑塊與框架連接。
在一種可能的實現方式中，本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置，框架為方體或圓柱體，框架的靠近滑塊的一端連接有套筒，攪拌器包括攪拌軸，攪拌軸經套筒穿設在框架的軸心處。
在一種可能的實現方式中，本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置，攪拌器還包括攪拌葉片，攪拌軸伸出套筒的一端與平面齒輪同軸連接，攪拌軸伸出框架的一端與攪拌葉片連接。
另一方面，本申請?zhí)峁┮环N污水處理系統，包括依次設置的厭氧池、缺氧池、好氧池和沉淀池；
厭氧池的一側通過第一過水口與進水管連通，厭氧池的另一側的底部通過第二過水口與缺氧池連通；
缺氧池背離厭氧池的一側通過第三過水口與好氧池連通，缺氧池內設置有上述任意一種往復移動式無泡曝氣膜裝置；
好氧池背離缺氧池的一側通過第四過水口和攔截板與沉淀池連通，好氧池的底部設置有曝氣系統；
沉淀池背離好氧池的一側通過第五過水口與出水管連通，且沉淀池還通過回流管與厭氧池連通。說明書2/10頁5CN118062995A5
在一種可能的實現方式中，本申請?zhí)峁┑奈鬯幚硐到y(tǒng)，回流管包括污泥回流入口，污泥回流入口設置于沉淀池的底部。
本申請?zhí)峁┑耐鶑鸵苿邮綗o泡曝氣膜裝置及污水處理系統，往復移動式無泡曝氣膜裝置包括膜結構、攪拌器和驅動結構，驅動結構包括驅動組件和傳動組件，驅動組件與膜結構和傳動組件連接，膜結構與攪拌器連接，傳動組件與攪拌器連接；本申請將攪拌器與膜結構集成在一起，可避免攪拌器和膜結構的相互干涉，在驅動組件的作用下，膜結構和攪拌器能夠往復移動，同時驅動組件在傳動組件的傳動作用下，還帶動攪拌器進行旋轉，可實現對污泥和水的攪拌，防止底部污泥堆積；此外，通過驅動結構控制攪拌器的旋轉以及控制攪拌器與膜結構的往復移動，將往復攪拌與旋轉攪拌結合，有助于避免泥水混合物旋轉時離心力導致的污泥與水分層，提高對污泥與水的攪拌效果，使膜結構、污泥與水充分混合。
（發明人：柳蒙蒙;陳亞松;陳俊潤;王佳琪;王子麟;孫凱麗;王殿常;李翀）
