公布日：2023.11.24

申請日：2023.09.05

分類號：C02F3/28(2023.01)I

摘要

本發明公開一種高效厭氧反應器，涉及反應器領域。該高效厭氧反應器包括厭氧反應器主體，所述厭氧反應器主體的內部設有內固定環板，所述厭氧反應器主體的內腔中活動卡接有多組反應器分層板，多組所述反應器分層板上固定連接有定位柱。該高效厭氧反應器組裝方便，能夠?qū)崿F(xiàn)快速對反應器分層板、定位柱和電機主體進行厭氧反應器主體上的安裝固定，同時，后續需要檢修維護或清理時方便，在使用厭氧反應器主體的過程中，利用電機主體驅動混合區攪拌桿轉動，利用混合區攪拌桿來實現攪拌，將污水和污泥懸浮層區充分接觸，提高微生物對污水的處理效果，保證甲烷的分解速度快，污水處理更加充分。

權利要求書

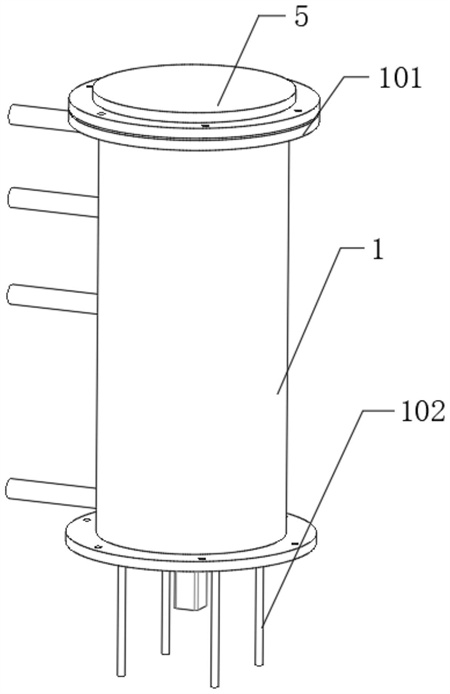

1.一種高效厭氧反應器，包括厭氧反應器主體(1)，其特征在于：所述厭氧反應器主體(1)的內部設有內固定環板(2)，所述厭氧反應器主體(1)的內腔中活動卡接有多組反應器分層板(3)，多組所述反應器分層板(3)上固定連接有定位柱(4)；所述厭氧反應器主體(1)的頂部設有上蓋板(5)，所述定位柱(4)活動卡接在內固定環板(2)和上蓋板(5)之間；所述厭氧反應器主體(1)的內部設有支撐固定柱(6)，所述支撐固定柱(6)上設有軸座(601)，所述軸座(601)內轉動連接有轉軸(602)，所述轉軸(602)上設有混合區攪拌桿(7)；所述厭氧反應器主體(1)的底部活動卡接有電機主體(10)，所述電機主體(10)的輸出端與轉軸(602)卡接；所述厭氧反應器主體(1)的底部開設有排污清潔口(9)，所述厭氧反應器主體(1)的底部設有電機安裝座(8)，所述電機主體(10)上設有鎖定塊(1001)，所述鎖定塊(1001)活動卡接在電機安裝座(8)的內部，所述電機主體(10)的輸出端設有卡接頭(1003)，所述轉軸(602)的底部設有卡接套座(603)，所述卡接頭(1003)穿過排污清潔口(9)并活動卡接在卡接套座(603)的內部；所述電機安裝座(8)上設有鎖定機構，所述鎖定機構用于對鎖定塊(1001)位置鎖定，所述鎖定機構包括調節式的鎖定桿(11)，所述鎖定桿(11)滑動連接在電機安裝座(8)上，所述鎖定塊(1001)上開設有鎖定孔(1002)，所述鎖定桿(11)活動插接在鎖定孔(1002)內；所述電機安裝座(8)上固定連接有導軌柱(1101)，所述導軌柱(1101)上滑動連接有對鎖定桿(11)提供支撐的調節臺(1102)；所述導軌柱(1101)上固定連接有支撐固定板(1103)，所述支撐固定板(1103)上螺紋連接有絲桿(1104)，所述絲桿(1104)與調節臺(1102)轉動相連，所述絲桿(1104)上設有轉動把手(1105)。

2.根據權利要求1所述的一種高效厭氧反應器，其特征在于：所述厭氧反應器主體(1)上設有外固定環板(101)，所述外固定環板(101)和上蓋板(5)采用螺栓固定。

3.根據權利要求2所述的一種高效厭氧反應器，其特征在于：所述上蓋板(5)的底部設有定位套管(501)，所述內固定環板(2)上開設有定位插孔(201)，所述定位柱(4)的底部活動卡接在定位插孔(201)內，所述定位柱(4)的頂部活動卡接在定位套管(501)內。

4.根據權利要求1所述的一種高效厭氧反應器，其特征在于：所述厭氧反應器主體(1)的底部設有支撐腿(102)。

5.根據權利要求2所述的一種高效厭氧反應器，其特征在于：所述電機安裝座(8)的內腔中設有橡膠圈(1004)。

發明內容

(一)解決的技術問題

針對現有技術的不足，本發明提供了一種高效厭氧反應器，組裝方便，能夠?qū)崿F(xiàn)快速對反應器分層板、定位柱和電機主體進行厭氧反應器主體上的安裝固定，同時，后續需要檢修維護或清理時，方便將反應器分層板、定位柱和電機主體在厭氧反應器主體上快速拆解，因此使得厭氧反應器主體的組件維護方便，內部清理方便，也便于實現對反應器分層板、定位柱和電機主體進行清理或檢修維護，在使用厭氧反應器主體的過程中，利用電機主體驅動混合區攪拌桿轉動，利用混合區攪拌桿來實現攪拌，將污水和污泥懸浮層區充分接觸，提高微生物對污水的處理效果，保證甲烷的分解速度快，污水處理更加充分。

(二)技術方案

為實現以上目的，本發明通過以下技術方案予以實現：一種高效厭氧反應器，包括厭氧反應器主體，所述厭氧反應器主體的內部設有內固定環板，所述厭氧反應器主體的內腔中活動卡接有多組反應器分層板，多組所述反應器分層板上固定連接有定位柱；

所述厭氧反應器主體的頂部設有上蓋板，所述定位柱活動卡接在內固定環板和上蓋板之間；

所述厭氧反應器主體的內部設有支撐固定柱，所述支撐固定柱上設有軸座，所述軸座內轉動連接有轉軸，所述轉軸上設有混合區攪拌桿；

所述厭氧反應器主體的底部活動卡接有電機主體，所述電機主體的輸出端與轉軸卡接。

優選的，所述厭氧反應器主體的底部開設有排污清潔口，所述厭氧反應器主體的底部設有電機安裝座，所述電機主體上設有鎖定塊，所述鎖定塊活動卡接在電機安裝座的內部，所述電機主體的輸出端設有卡接頭，所述轉軸的底部設有卡接套座，所述卡接頭穿過排污清潔口并活動卡接在卡接套座的內部。

優選的，所述電機安裝座上設有鎖定機構，所述鎖定機構用于對鎖定塊位置鎖定，所述鎖定機構包括調節式的鎖定桿，所述鎖定桿滑動連接在電機安裝座上，所述鎖定塊上開設有鎖定孔，所述鎖定桿活動插接在鎖定孔內。

優選的，所述電機安裝座上固定連接有導軌柱，所述導軌柱上滑動連接有對鎖定桿提供支撐的調節臺。

優選的，所述導軌柱上固定連接有支撐固定板，所述支撐固定板上螺紋連接有絲桿，所述絲桿與調節臺轉動相連，所述絲桿上設有轉動把手。

優選的，所述厭氧反應器主體上設有外固定環板，所述外固定環板和上蓋板采用螺栓固定。

優選的，所述上蓋板的底部設有定位套管，所述內固定環板上開設有定位插孔，所述定位柱的底部活動卡接在定位插孔內，所述定位柱的頂部活動卡接在定位套管內。

優選的，所述厭氧反應器主體的底部設有支撐腿。

優選的，所述電機安裝座的內腔中設有橡膠圈。

本發明公開了一種高效厭氧反應器，其具備的有益效果如下：

1、該高效厭氧反應器，組裝方便，能夠?qū)崿F(xiàn)快速對反應器分層板、定位柱和電機主體進行厭氧反應器主體上的安裝固定，同時，后續需要檢修維護或清理時，方便將反應器分層板、定位柱和電機主體在厭氧反應器主體上快速拆解，因此使得厭氧反應器主體的組件維護方便，內部清理方便，也便于實現對反應器分層板、定位柱和電機主體進行清理或檢修維護，在使用厭氧反應器主體的過程中，利用電機主體驅動混合區攪拌桿轉動，利用混合區攪拌桿來實現攪拌，將污水和污泥懸浮層區充分接觸，提高微生物對污水的處理效果，保證甲烷的分解速度快，污水處理更加充分。

2、該高效厭氧反應器，設置的電機主體通過電機安裝座實現安裝定位，安裝定位方便，利用排污清潔口一方面方便實現將卡接頭與卡接套座進行對接，另一方面方便實現將電機主體進行拆解后，能夠通過水的沖洗來將厭氧反應器主體的內部進行清洗，將污物進行排出，定期實現對整個厭氧反應器主體進行清潔。

3、該高效厭氧反應器，設置的鎖定機構的整體結構簡單，設置的鎖定機構的整體結構簡單，操作方便，方便實現快速對電機安裝座進行位置鎖定，利用鎖定桿活動插接在鎖定孔內來實現對鎖定塊和電機安裝座整體鎖定，鎖定效果好，后續拆解維護省時省力，滿足使用需求。

（發明人：胡立嵩;李旭康;向江帆;何梅）
